Una struttura di apertura diretta tre moduli di contatto LIMIFICA

In che modo funziona il meccanismo di sicurezza 'Struttura di apertura diretta' degli interruttori della serie ESL4N?

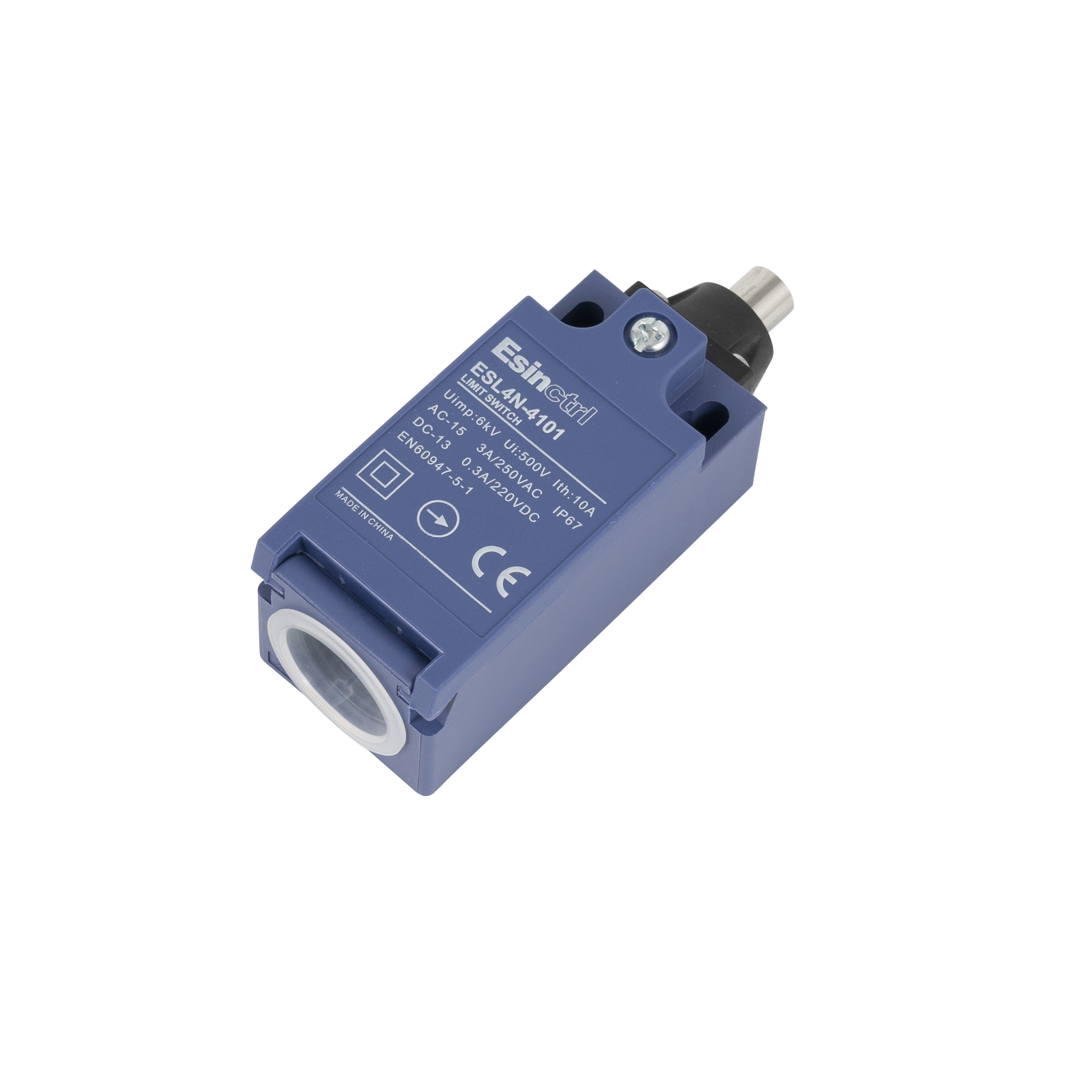

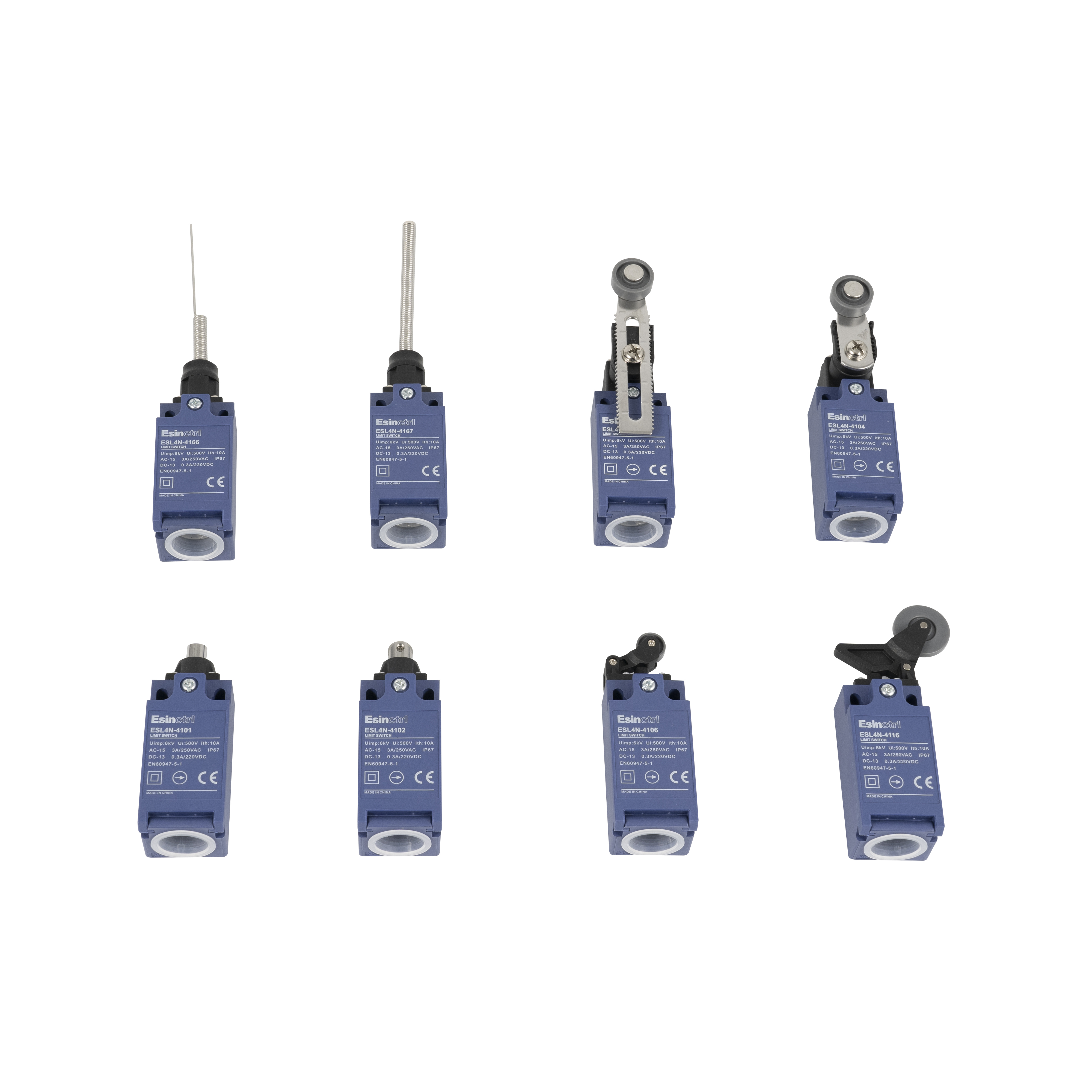

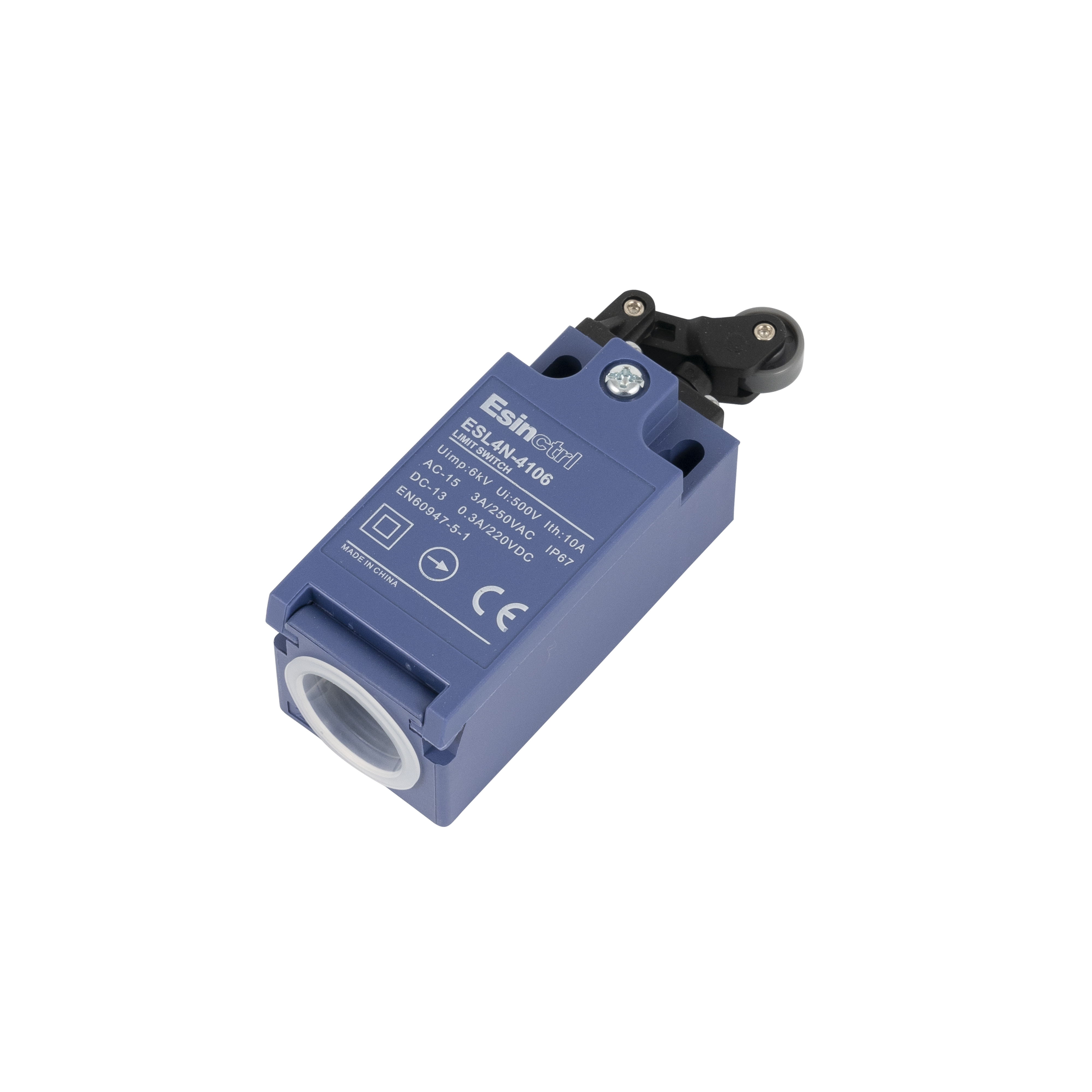

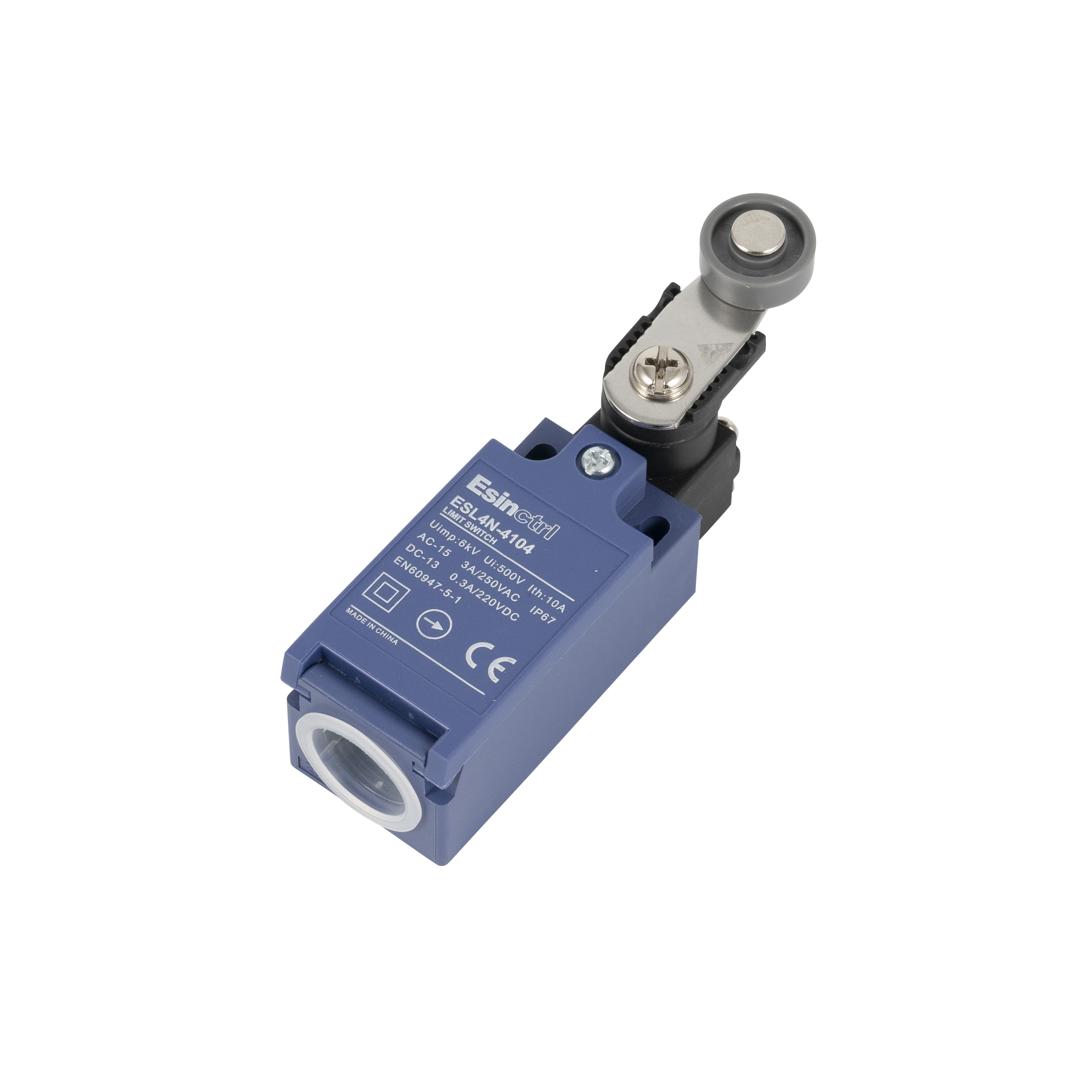

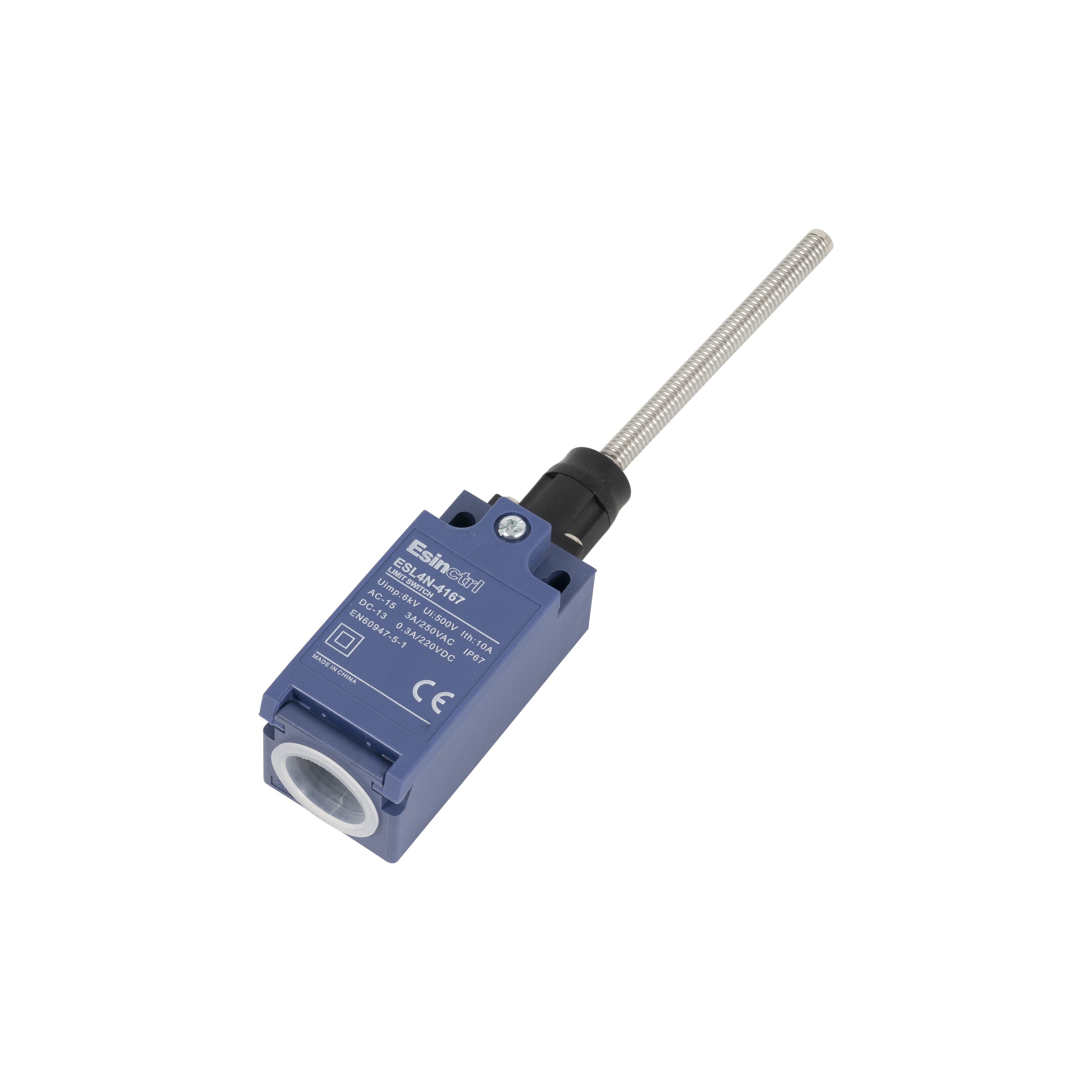

ESL4N è specificamente progettato per applicazioni ad alta affidabilità e ad alta velocità. La sua struttura di apertura diretta (struttura di disconnessione forzata) garantisce la separazione istantanea dei contatti in caso di saldatura o fallimento, migliorando ulteriormente i livelli di sicurezza.

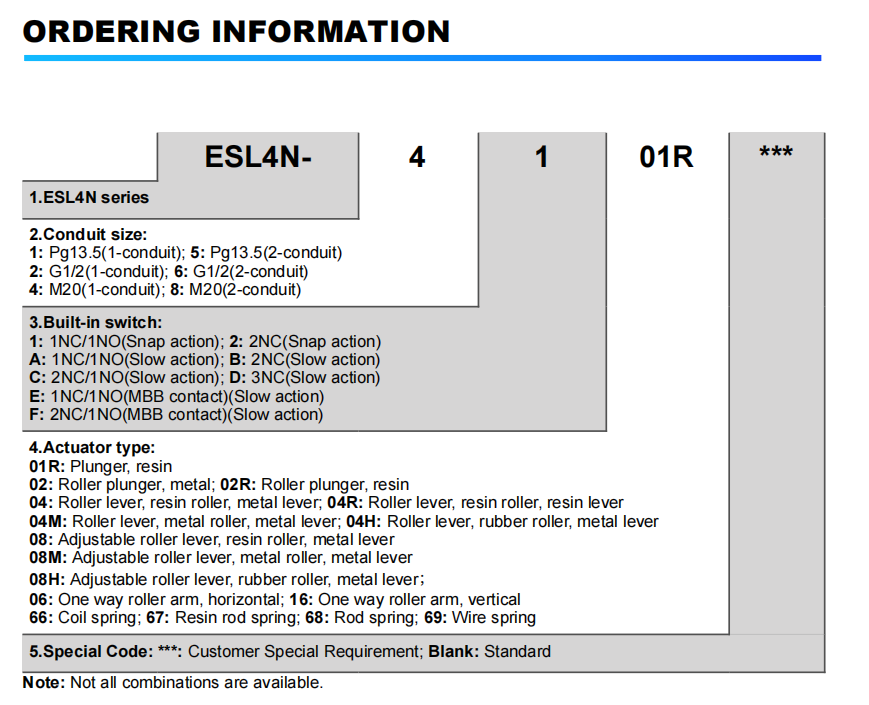

Tre configurazioni di contatto (1NC/1NO, 2NC, 2NC/1NO, 3NC) offrono compatibilità flessibile con la logica di controllo, soddisfacendo diversi requisiti di interblocco della sicurezza.

Il prodotto è pienamente conforme allo standard EN60947-5-1, con prestazioni elettriche e durata della vita meccanica rigorosamente validata; La sua valutazione di protezione IP67 garantisce che rimane solida anche in ambienti con nebbia d'olio, polvere o immersione a breve termine.

Grazie a un meccanismo di trasmissione ottimizzato, ESL4N supporta elevate velocità operative, consentendo il rilevamento di posizionamento preciso a livello di millisecondi anche in applicazioni di movimento alternative ad alta velocità.

È una scelta ideale per le applicazioni che richiedono sia la sicurezza che le prestazioni ad alta velocità, come macchine utensili, robot e apparecchiature per batteria agli ioni di litio.

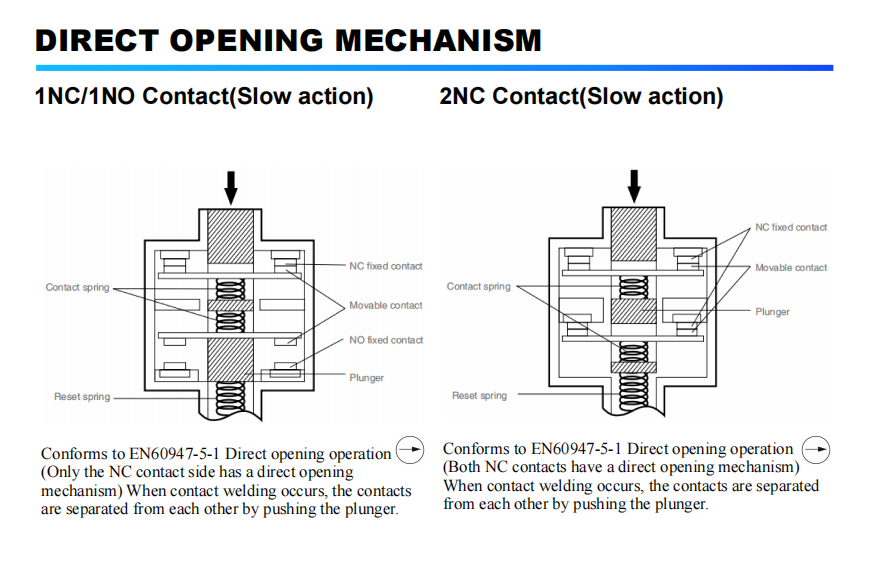

La struttura di apertura diretta (meccanismo di rottura forzata) di ESL4N forza il contatto normalmente chiuso (NC) a parte da uno stantuffo meccanico quando il contatto NC viene saldato, garantendo che il circuito NC sia rotto in modo affidabile e raggiungendo così la sicurezza delle guasti.

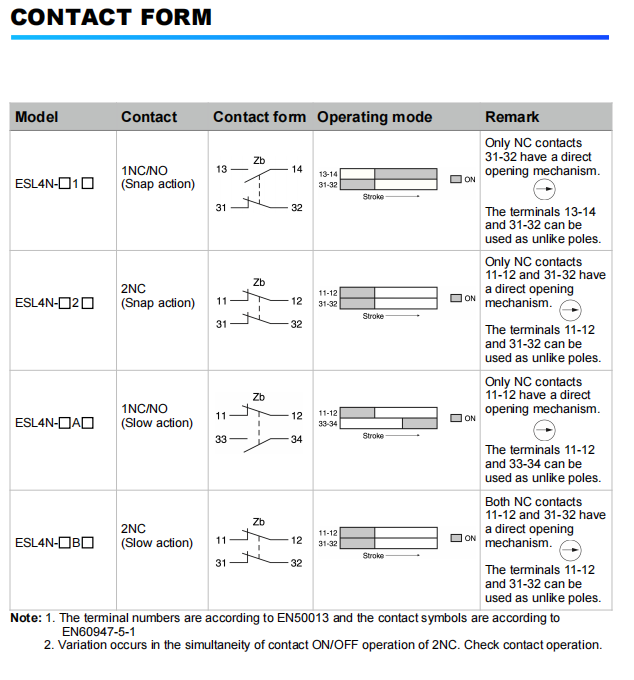

• 1NC/1NO (snap/slow)-Solo i contatti NC (31-32 o 11-12) hanno una funzione di interruzione forzata.

• 2NC (snap/slow)-Entrambi i set di contatti NC (11-12 e 31-32) hanno una funzione di interruzione forzata.

• 2NC/1NO, 3NC (Slow) - Tutti i contatti NC hanno una funzione di interruzione forzata.

Il lato non del contatto aperto non è progettato con un meccanismo di disconnessione forzata. Questo meccanismo è conforme ai requisiti 'Direct Disconnection Operation ' di EN 60947-5-1 e deve soddisfare gli standard di test per il viaggio minimo di disconnessione diretta (DOT 3,2–5,8 mm) e la forza di disconnessione diretta minima (DOF 20 N).
