Robusto relè elettromeccanico con commutazione di carico ad alta potenza MKP3P

Descrizione del prodotto

L'HHC70/3-1(MKP3P) è un robusto relè elettromeccanico progettato per applicazioni ad alta potenza.Questo relè è progettato per fornire funzionalità di commutazione affidabili con particolare attenzione alla durata e alla longevità operativa.Le sue dimensioni compatte e le versatili opzioni di montaggio lo rendono la scelta ideale per un'ampia gamma di sistemi industriali ed elettronici.

caratteristiche del prodotto

1. Certificazioni: Il relè è certificato CE e CCC, garantendo il rispetto di rigorosi standard di qualità e sicurezza.

2. Costruzione durevole: Vanta una struttura solida, resistente agli urti e alle vibrazioni, adatta ad ambienti difficili.

3. Durata della vita estesa: Il relè è progettato per una lunga vita operativa, con una vita elettrica superiore a 100.000 cicli e una vita meccanica di oltre 10 milioni di cicli.

4. Potenti valutazioni dei contatti: Offre 1 gruppo di contatti da 50 A e 2 gruppi da 40 A, consentendo sostanziali capacità di commutazione del carico.

5. Flessibilità di montaggio: Disponibile sia con montaggio a bullone che su guida DIN per una facile integrazione nei sistemi esistenti.

Specifiche tecniche

• Resistenza di contatto: ≤100mΩ

• Vita elettrica: ≥10^5 cicli (ad una frequenza di 10 operazioni al minuto)

• Vita meccanica: ≥10^7 cicli (a una frequenza di 300 operazioni al minuto)

• Tensione della bobina: CC: 6-220 V, CA: 6-380 V

• Orario di ritiro: <25 ms

• Tempo di rilascio: ≤15ms

• Rigidità dielettrica: 1500 V CA per 1 minuto con una corrente di dispersione di 1 mA tra contatti dello stesso polo e poli opposti e 2500 V CA tra contatti e bobina

• Resistenza di isolamento: 100 MΩ

• Temperatura ambiente: da -20℃ a +40℃ (senza condensa)

• Umidità ambientale: dal 20% all'85% di umidità relativa

• Pressione atmosferica: da 86 a 106KPa

• Resistenza agli urti: 10G (con semiimpulso sinusoidale di 11ms)

• Resistenza alle vibrazioni: 10-55Hz con doppia ampiezza di 1,5mm

• Dimensions: 64×35×35 mm

• Peso: circa 160 g

Vantaggi del prodotto

• Elevata capacità di carico: Con valori nominali fino a 50 A per contatto singolo e 40 A per contatti doppi, il relè è progettato per la commutazione ad alta potenza.

• Operazione rapida: Tempi rapidi di prelievo e rilascio garantiscono un funzionamento rapido e reattivo nei sistemi automatizzati.

• Ampia gamma di tensioni: L'ampio intervallo di tensione della bobina consente la compatibilità con varie fonti di alimentazione.

• Sicurezza e affidabilità: L'elevata rigidità dielettrica e la resistenza di isolamento contribuiscono alla sicurezza e all'affidabilità del relè.

• Resilienza ambientale: Il relè è costruito per resistere a un'ampia gamma di temperature, livelli di umidità e pressioni atmosferiche, rendendolo adatto a diverse condizioni operative.

• Design compatto: Nonostante le sue capacità ad alta potenza, il relè mantiene un fattore di forma compatto, risparmiando spazio nelle installazioni.

Applicazione

L'HHC70/3-1(MKP3P) è particolarmente adatto per applicazioni nei settori automobilistico, delle telecomunicazioni, dell'automazione industriale e dell'alimentazione elettrica dove la commutazione ad alta potenza e l'affidabilità a lungo termine sono fondamentali.

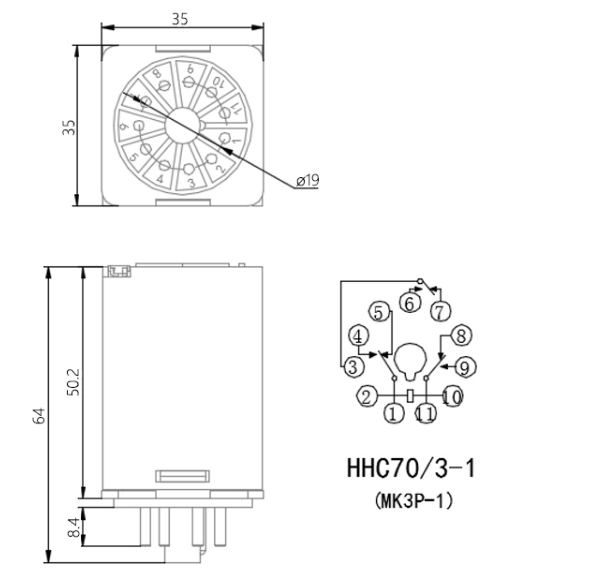

Dimensioni e installazione
