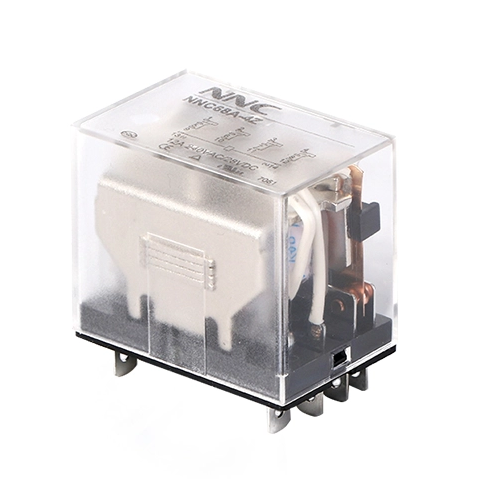

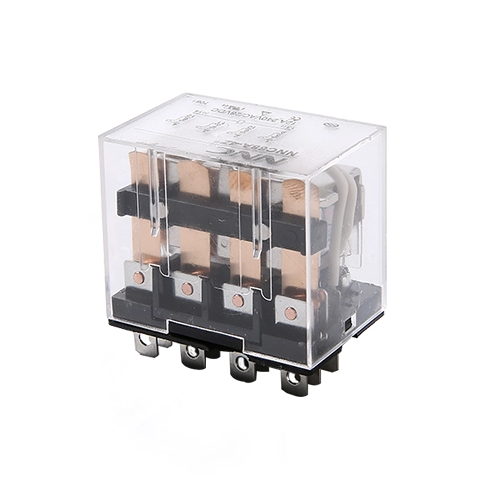

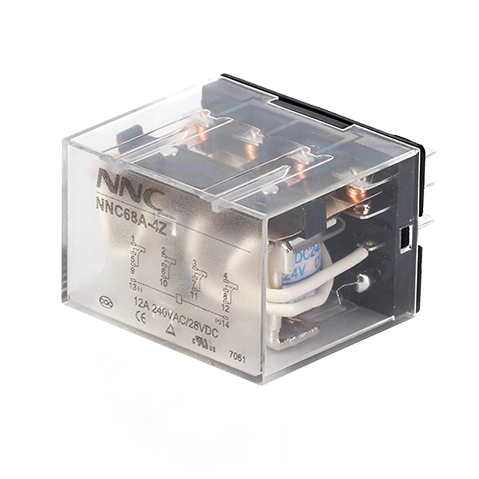

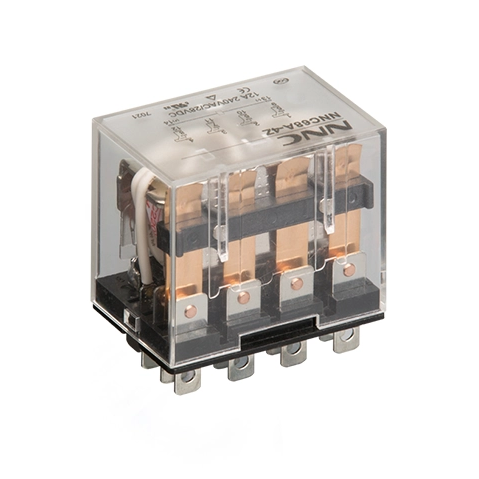

Il relè di potenza intermedio miniaturizzato LY4 è un componente elettrico compatto e versatile sviluppato da CLION Electric (modello: NNC68A ), progettato per soddisfare le diverse esigenze di controllo dell'alimentazione in tutti i settori. Funzionando secondo il principio dell'elettromagnetismo, questo relè presenta una struttura centrale composta da una singola bobina, un'armatura e contatti di precisione: quando la corrente scorre attraverso la bobina, viene generato un campo magnetico per attrarre l'armatura, chiudendo i contatti e abilitando il controllo del circuito. Ciò che lo distingue è la sua capacità di commutazione di 15 A , un vantaggio chiave che gli consente di gestire carichi elettrici impegnativi, rendendolo molto più robusto dei relè standard a bassa potenza. Come relè per uso generico a bobina singola , bilancia semplicità e prestazioni, adatto sia per applicazioni industriali che commerciali in cui l'affidabilità e l'efficienza dello spazio sono importanti.
68A-4Z(LY3)
Dimensione | 27,3 mm*41 mm*35 mm | |

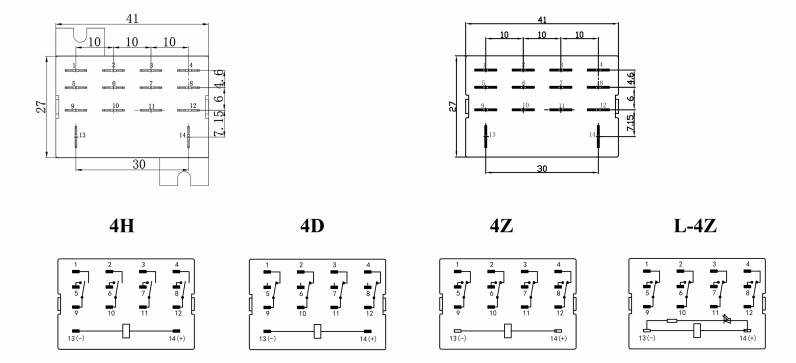

Funzione di contatto | Modulo | 4Z (4pdt); 4H (4PST-NO); 4D (4PST-NC) |
Carico nominale | 12a | |
Tensione di commutazione massima | 240VAC/28VDC | |
Resistenza a contatto | ≤100MΩ | |
Materiale | Ag lega (Agsno2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Operare tensione (23 ℃) | DC: ≤75%*Tensione nominale, AC: ≤80%*Tensione valutata | |
Tensione di rilascio (23 ℃) | DC: ≥10%*Tensione classificata, AC: ≥30%*Tensione valutata | |
Tensione massima (23 ℃) | Tensione valutata 110%* | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzato consentito) | |
Potenza della bobina | CC: 1,5 W, CA: 3,0 VA | |
Tempo di raccolta | ≤15ms | |
Tempo di rilascio | ≤10ms | |
Resistenza dielettrica | Tra i contatti aperti dello stesso palo | 1000VAC per 1 minuto |
Tra i contatti di diverso palo | 1000VAC per 1 minuto | |
Tra contatti e bobina | 1500VAC per 1min/4500VAC per 1 minuto | |
Resistenza all'isolamento | ≥100MΩ (500VDC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106kpa | |
Resistenza agli shock | 10G (impulso a mezza onda sinusoidale: 11ms) | |
Resistenza alle vibrazioni | 10-55Hz (doppia ampiezza: 1,5 mm) | |
Installazione | PCB o presa con binario DIN | |
Peso | ca. 65 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 300 pezzi/cartone, GW: 20 kg, NW 19 kg, dimensione (mm): 330×310×345 |
Il cuore del relè LY4 è la sua eccezionale capacità di commutazione di 15 A , una specifica fondamentale che gli consente di gestire sistemi ad alta potenza come motori di macchinari industriali, compressori HVAC per carichi pesanti e gruppi di illuminazione su larga scala. A differenza dei relè più piccoli che lottano con i sovraccarichi, il relè CLION LY4 mantiene prestazioni stabili anche in scenari ad alta intensità energetica, riducendo il rischio di usura dei contatti o guasti del circuito.
Il design a bobina singola del relè di potenza intermedio miniaturizzato LY4 rappresenta una svolta per ingegneri e installatori. Elimina la complessità del cablaggio a doppia bobina, riducendo i tempi di installazione e minimizzando la possibilità di errori di cablaggio. Questo design riduce inoltre l'ingombro complessivo del relè, facilitandone l'integrazione in circuiti stampati affollati o in contenitori di apparecchiature stretti: ideale per progetti in cui lo spazio è un limite.
Essendo un relè elettromagnetico compatto , LY4 misura solo 27,3 mm×41 mm×35 mm (secondo le specifiche tecniche di CLION) e pesa circa 65 g per unità. Nonostante le dimensioni ridotte, vanta una costruzione robusta: i contatti in lega Ag (AgSnO2) resistono alla corrosione e all'usura, garantendo una lunga vita elettrica di ≥1×10⁵ cicli e una vita meccanica di ≥1×10⁷ cicli . Questa durabilità lo rende una scelta conveniente per un uso a lungo termine.
A differenza dei relè specifici per l'applicazione, il relè per uso generale LY4 si adatta a diversi settori. Funziona perfettamente nei pannelli di controllo industriali, nell'elettronica di consumo (ad esempio, grandi elettrodomestici), nei sistemi ausiliari automobilistici (ad esempio, alzacristalli elettrici) e persino in nuove configurazioni energetiche (ad esempio, inverter solari su piccola scala). La sua flessibilità elimina la necessità di immagazzinare più tipi di relè, semplificando la gestione dell'inventario per le aziende.
Il relè CLION LY4 dà priorità all'efficienza energetica con un basso consumo energetico della bobina: 1,5 W per i modelli CC e 3,0 VA per i modelli CA. Supporta inoltre un'ampia personalizzazione della tensione ( le tensioni della bobina vanno da DC6V a DC220V e AC6V a AC380V ) in modo che possa integrarsi nei sistemi elettrici globali senza adattatori aggiuntivi. Questa compatibilità è un vantaggio fondamentale per le aziende che operano in più regioni.
Negli impianti di produzione, il relè di potenza intermedio miniaturizzato LY4 viene utilizzato per controllare motori, trasportatori ed elementi riscaldanti. Ad esempio, in una macchina per lo stampaggio dei metalli, del relè la capacità di commutazione di 15 A gestisce la corrente di avvio del motore, mentre il design a bobina singola garantisce un cablaggio rapido e senza errori durante l'assemblaggio della macchina. La capacità del relè di funzionare a temperature comprese tra -40°C e 85°C lo rende adatto anche agli ambienti industriali difficili.
I sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) si basano su relè per commutare compressori e ventilatori. La capacità di commutazione di 15 A del relè CLION LY4 gestisce l'elevata corrente dei compressori HVAC e la sua bobina ad alta efficienza energetica riduce il consumo energetico complessivo del sistema. Inoltre, la rigidità dielettrica di 1500 V CA tra i contatti e la bobina previene le dispersioni elettriche, garantendo un funzionamento sicuro negli edifici residenziali e commerciali.
Per i produttori automobilistici, il relè di potenza intermedio miniaturizzato LY4 è ideale per funzioni ausiliarie come alzacristalli elettrici, tergicristalli e riscaldatori dei sedili. Le sue dimensioni compatte si adattano ai pannelli stretti delle portiere o agli involucri del cruscotto e la sua resistenza agli urti di 10 G (impulso sinusoidale di 11 ms) resiste alle vibrazioni del veicolo. I contatti in lega Ag garantiscono inoltre prestazioni affidabili in caso di sbalzi di temperatura estremi, dagli inverni freddi alle estati calde.
Nei grandi dispositivi elettronici di consumo, come forni elettrici, lavatrici o amplificatori home theater, il relè LY4 per uso generale funge da interruttore di sicurezza. Controlla il flusso di potenza ai componenti ad alto wattaggio, prevenendo i sovraccarichi. Il del relè basso consumo energetico è in linea con i moderni standard di efficienza energetica, aiutando i componenti elettronici a soddisfare le certificazioni globali come Energy Star.
Il relè di potenza intermedio miniaturizzato LY4 supporta una tensione di commutazione massima di 240 V CA (corrente alternata) o 28 V CC (corrente continua), una gamma che copre la maggior parte dei sistemi elettrici industriali, commerciali e residenziali. Questa compatibilità di tensione garantisce che possa essere utilizzato in diverse applicazioni senza problemi legati alla tensione.

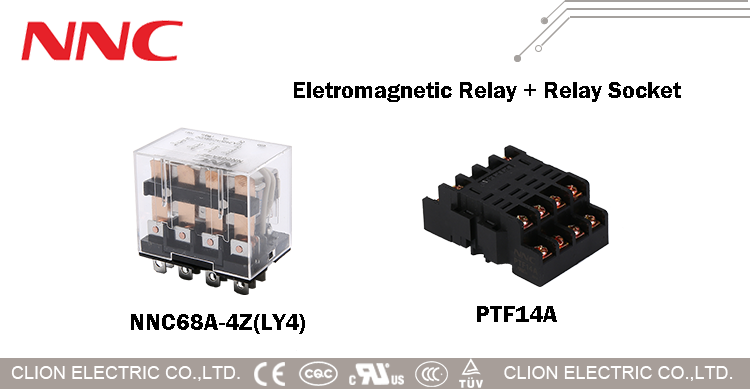

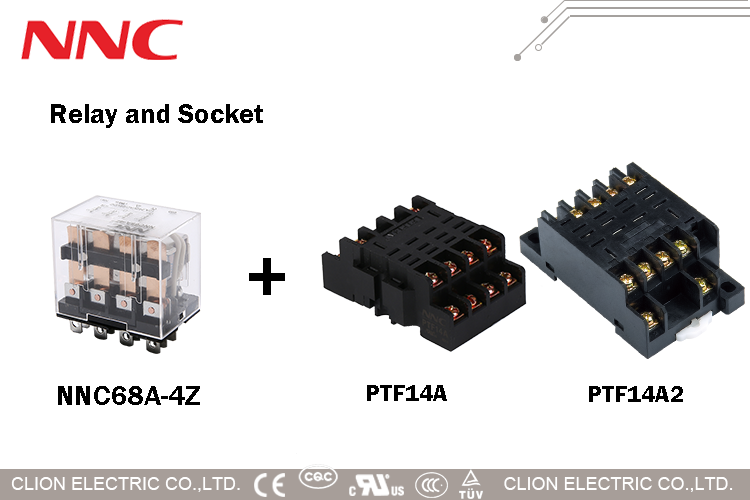

SÌ. Il relè LY4 è progettato per una doppia opzione di installazione: può essere saldato direttamente su PCB (circuiti stampati) per dispositivi elettronici compatti o montato tramite presa su guide DIN per pannelli di controllo industriali. Questa flessibilità semplifica l'integrazione in diverse configurazioni hardware.
Il relè ha una resistenza di isolamento di ≥100 MΩ (misurata a 500 VCC). Questa elevata resistenza impedisce la dispersione elettrica tra i contatti e la bobina, riducendo il rischio di cortocircuiti e garantendo la conformità agli standard di sicurezza globali (ad esempio, IEC, UL).
Il relè di potenza intermedio miniaturizzato LY4 è un componente elettrico compatto e versatile sviluppato da CLION Electric (modello: NNC68A ), progettato per soddisfare le diverse esigenze di controllo dell'alimentazione in tutti i settori. Funzionando secondo il principio dell'elettromagnetismo, questo relè presenta una struttura centrale composta da una singola bobina, un'armatura e contatti di precisione: quando la corrente scorre attraverso la bobina, viene generato un campo magnetico per attrarre l'armatura, chiudendo i contatti e abilitando il controllo del circuito. Ciò che lo distingue è la sua capacità di commutazione di 15 A , un vantaggio chiave che gli consente di gestire carichi elettrici impegnativi, rendendolo molto più robusto dei relè standard a bassa potenza. Come relè per uso generico a bobina singola , bilancia semplicità e prestazioni, adatto sia per applicazioni industriali che commerciali in cui l'affidabilità e l'efficienza dello spazio sono importanti.
68A-4Z(LY3)
Dimensione | 27,3 mm*41 mm*35 mm | |
Funzione di contatto | Modulo | 4Z (4pdt); 4H (4PST-NO); 4D (4PST-NC) |
Carico nominale | 12a | |
Tensione di commutazione massima | 240VAC/28VDC | |
Resistenza a contatto | ≤100MΩ | |
Materiale | Ag lega (Agsno2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Operare tensione (23 ℃) | DC: ≤75%*Tensione nominale, AC: ≤80%*Tensione valutata | |
Tensione di rilascio (23 ℃) | DC: ≥10%*Tensione classificata, AC: ≥30%*Tensione valutata | |
Tensione massima (23 ℃) | Tensione valutata 110%* | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzato consentito) | |
Potenza della bobina | CC: 1,5 W, CA: 3,0 VA | |
Tempo di raccolta | ≤15ms | |
Tempo di rilascio | ≤10ms | |
Resistenza dielettrica | Tra i contatti aperti dello stesso palo | 1000VAC per 1 minuto |
Tra i contatti di diverso palo | 1000VAC per 1 minuto | |
Tra contatti e bobina | 1500VAC per 1min/4500VAC per 1 minuto | |
Resistenza all'isolamento | ≥100MΩ (500VDC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106kpa | |
Resistenza agli shock | 10G (impulso a mezza onda sinusoidale: 11ms) | |
Resistenza alle vibrazioni | 10-55Hz (doppia ampiezza: 1,5 mm) | |
Installazione | PCB o presa con binario DIN | |
Peso | ca. 65 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 300 pezzi/cartone, GW: 20 kg, NW 19 kg, dimensione (mm): 330×310×345 |
Il cuore del relè LY4 è la sua eccezionale capacità di commutazione di 15 A , una specifica fondamentale che gli consente di gestire sistemi ad alta potenza come motori di macchinari industriali, compressori HVAC per carichi pesanti e gruppi di illuminazione su larga scala. A differenza dei relè più piccoli che lottano con i sovraccarichi, il relè CLION LY4 mantiene prestazioni stabili anche in scenari ad alta intensità energetica, riducendo il rischio di usura dei contatti o guasti del circuito.
Il design a bobina singola del relè di potenza intermedio miniaturizzato LY4 rappresenta una svolta per ingegneri e installatori. Elimina la complessità del cablaggio a doppia bobina, riducendo i tempi di installazione e minimizzando la possibilità di errori di cablaggio. Questo design riduce inoltre l'ingombro complessivo del relè, facilitandone l'integrazione in circuiti stampati affollati o in contenitori di apparecchiature stretti: ideale per progetti in cui lo spazio è un limite.
Essendo un relè elettromagnetico compatto , LY4 misura solo 27,3 mm×41 mm×35 mm (secondo le specifiche tecniche di CLION) e pesa circa 65 g per unità. Nonostante le dimensioni ridotte, vanta una costruzione robusta: i contatti in lega Ag (AgSnO2) resistono alla corrosione e all'usura, garantendo una lunga vita elettrica di ≥1×10⁵ cicli e una vita meccanica di ≥1×10⁷ cicli . Questa durabilità lo rende una scelta conveniente per un uso a lungo termine.
A differenza dei relè specifici per l'applicazione, il relè per uso generale LY4 si adatta a diversi settori. Funziona perfettamente nei pannelli di controllo industriali, nell'elettronica di consumo (ad esempio, grandi elettrodomestici), nei sistemi ausiliari automobilistici (ad esempio, alzacristalli elettrici) e persino in nuove configurazioni energetiche (ad esempio, inverter solari su piccola scala). La sua flessibilità elimina la necessità di immagazzinare più tipi di relè, semplificando la gestione dell'inventario per le aziende.
Il relè CLION LY4 dà priorità all'efficienza energetica con un basso consumo energetico della bobina: 1,5 W per i modelli CC e 3,0 VA per i modelli CA. Supporta inoltre un'ampia personalizzazione della tensione ( le tensioni della bobina vanno da DC6V a DC220V e AC6V a AC380V ) in modo che possa integrarsi nei sistemi elettrici globali senza adattatori aggiuntivi. Questa compatibilità è un vantaggio fondamentale per le aziende che operano in più regioni.
Negli impianti di produzione, il relè di potenza intermedio miniaturizzato LY4 viene utilizzato per controllare motori, trasportatori ed elementi riscaldanti. Ad esempio, in una macchina per lo stampaggio dei metalli, del relè la capacità di commutazione di 15 A gestisce la corrente di avvio del motore, mentre il design a bobina singola garantisce un cablaggio rapido e senza errori durante l'assemblaggio della macchina. La capacità del relè di funzionare a temperature comprese tra -40°C e 85°C lo rende adatto anche agli ambienti industriali difficili.
I sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC) si basano su relè per commutare compressori e ventilatori. La capacità di commutazione di 15 A del relè CLION LY4 gestisce l'elevata corrente dei compressori HVAC e la sua bobina ad alta efficienza energetica riduce il consumo energetico complessivo del sistema. Inoltre, la rigidità dielettrica di 1500 V CA tra i contatti e la bobina previene le dispersioni elettriche, garantendo un funzionamento sicuro negli edifici residenziali e commerciali.
Per i produttori automobilistici, il relè di potenza intermedio miniaturizzato LY4 è ideale per funzioni ausiliarie come alzacristalli elettrici, tergicristalli e riscaldatori dei sedili. Le sue dimensioni compatte si adattano ai pannelli stretti delle portiere o agli involucri del cruscotto e la sua resistenza agli urti di 10 G (impulso sinusoidale di 11 ms) resiste alle vibrazioni del veicolo. I contatti in lega Ag garantiscono inoltre prestazioni affidabili in caso di sbalzi di temperatura estremi, dagli inverni freddi alle estati calde.
Nei grandi dispositivi elettronici di consumo, come forni elettrici, lavatrici o amplificatori home theater, il relè LY4 per uso generale funge da interruttore di sicurezza. Controlla il flusso di potenza ai componenti ad alto wattaggio, prevenendo i sovraccarichi. Il del relè basso consumo energetico è in linea con i moderni standard di efficienza energetica, aiutando i componenti elettronici a soddisfare le certificazioni globali come Energy Star.
Il relè di potenza intermedio miniaturizzato LY4 supporta una tensione di commutazione massima di 240 V CA (corrente alternata) o 28 V CC (corrente continua), una gamma che copre la maggior parte dei sistemi elettrici industriali, commerciali e residenziali. Questa compatibilità di tensione garantisce che possa essere utilizzato in diverse applicazioni senza problemi legati alla tensione.
SÌ. Il relè LY4 è progettato per una doppia opzione di installazione: può essere saldato direttamente su PCB (circuiti stampati) per dispositivi elettronici compatti o montato tramite presa su guide DIN per pannelli di controllo industriali. Questa flessibilità semplifica l'integrazione in diverse configurazioni hardware.
Il relè ha una resistenza di isolamento di ≥100 MΩ (misurata a 500 VCC). Questa elevata resistenza impedisce la dispersione elettrica tra i contatti e la bobina, riducendo il rischio di cortocircuiti e garantendo la conformità agli standard di sicurezza globali (ad esempio, IEC, UL).

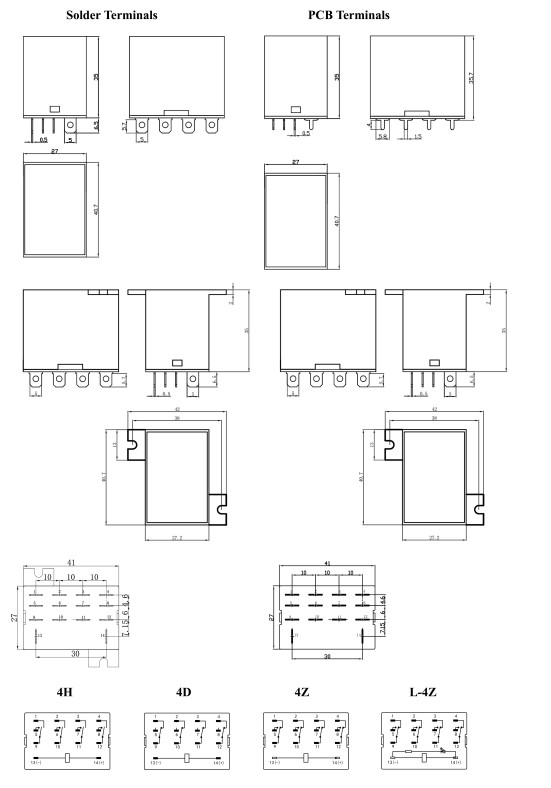

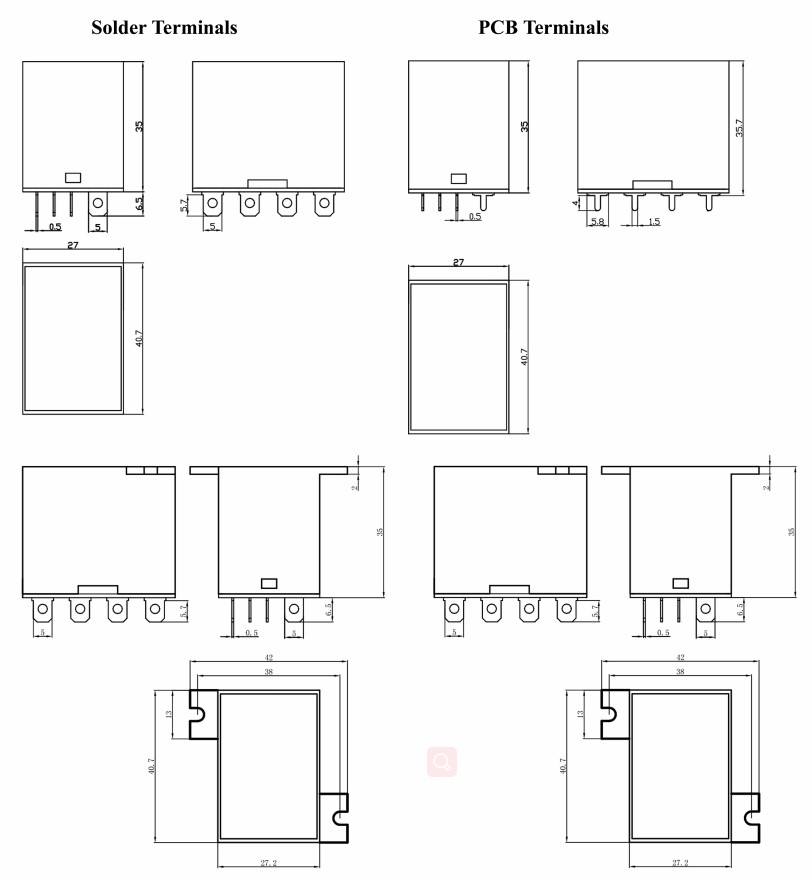

Dimensioni: 建议图fotoimmagine 150px*50px
