Relè di potenza shock robusto ad alte prestazioni JQX-40F

Descrizione del prodotto

Il relè di potenza NNC71C(JQX-40F) è un dispositivo elettromeccanico ad alte prestazioni progettato per una commutazione affidabile ed efficiente in varie applicazioni industriali ed elettroniche.Con una struttura robusta e un fattore di forma compatto, questo relè è progettato per soddisfare le esigenze dei sistemi CA e CC.

Modello e specifiche

• Modello:NNC71C(JQX-40F)

• Tensione della bobina: DC6-220V, AC6-380V (personalizzabile)

• Carico nominale: 1C 40A CC 12V / 2C 50A

• Modulo di Contatto: 1A, 1B, 1C (1A e 1C sono normalmente aperti (NO), 1B è normalmente chiuso (NC))

• Dimensions: 60 mm46 mm46mm (1C) / 68mm47 mm60 mm (2C)

• Vita elettrica: ≥1*10^5 operazioni

• Vita meccanica: ≥1*10^7 operazioni

• Intervallo di temperatura ambiente: da -25℃ a 55℃

• Umidità ambientale: 45%-75%UR

• Pressione atmosferica: 86-106KPa

• Resistenza agli urti: 10G (impulso a semionda sinusoidale: 11ms)

• Resistenza alle vibrazioni: 10-55 Hz (doppia ampiezza: 1,5 mm)

caratteristiche del prodotto

1. Certificazioni: NNC71C-2Z è dotato di certificazioni come CE e CCC, che garantiscono la conformità agli standard internazionali di qualità e sicurezza.

2. Costruzione durevole: Il relè vanta una struttura robusta resistente sia agli urti che alle vibrazioni, che lo rende adatto ad ambienti con condizioni difficili.

3. Lunga vita operativa: Con una vita elettrica di oltre 100.000 operazioni e una vita meccanica superiore a 10 milioni di operazioni, questo relè è progettato per durare a lungo.

4. Disposizione dei contatti versatile: Offre una scelta tra forme di contatto 1C (1A, 1B, 1C) e 2C (2A, 2B, 2C), offrendo flessibilità per i diversi requisiti del circuito.

5. Carico nominale elevato: In grado di gestire un carico nominale di 40 A per 1C e 50 A per 2C, il relè è adatto per la commutazione di carichi ad alta potenza.

6. Opzioni di montaggio: Il relè può essere installato utilizzando il montaggio a vite o su guida DIN, offrendo facilità di integrazione in vari sistemi.

Vantaggi del prodotto

• Voltaggio bobina personalizzato: La possibilità di personalizzare la tensione della bobina in base alle specifiche esigenze applicative garantisce flessibilità e adattabilità.

• Tempi operativi rapidi: Con un tempo di eccitazione di ≤25 ms e un tempo di rilascio di ≤15 ms, il relè garantisce un funzionamento rapido e reattivo.

• Elevata rigidità dielettrica: Offre un'eccellente rigidità dielettrica tra contatti omopolari, contatti opposti e tra contatti e bobina, migliorando la sicurezza e l'affidabilità.

• Qualità dei materiali: I contatti sono realizzati in lega d'argento, garantendo bassa resistenza di contatto e durata.

• Resilienza ambientale: Il relè è progettato per funzionare efficacemente in un'ampia gamma di temperature ambiente e livelli di umidità, rendendolo adatto a climi diversi.

• Comodità di installazione: La disponibilità di opzioni di installazione sia a vite che su guida DIN consente un'integrazione facile e sicura nei sistemi esistenti.

Imballaggio e spedizione

• Quantità di cartone: Disponibile in cartoni da 100PZ o 80PZ.

• Peso: Circa 160 g al pezzo.

• Dimensions: 402×288×370 mm per il cartone, che può contenere la quantità specificata di relè.

Applicazione

Ideale per applicazioni che richiedono elevata capacità di commutazione e affidabilità, come nell'industria automobilistica, nelle telecomunicazioni, nei sistemi di controllo industriale e nei circuiti di alimentazione.

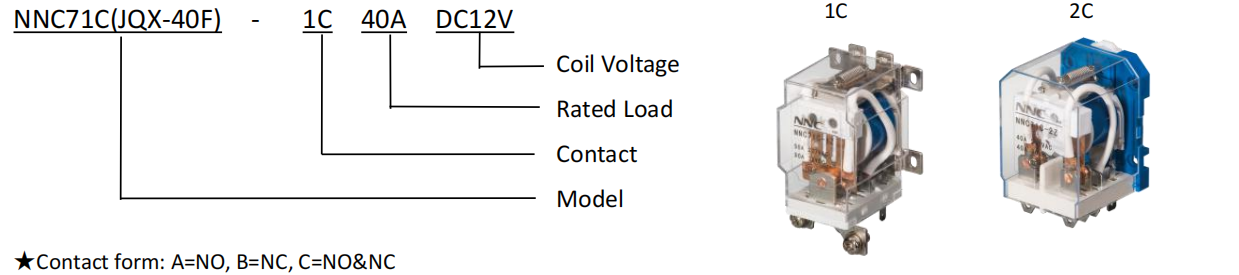

Modello e descrizione

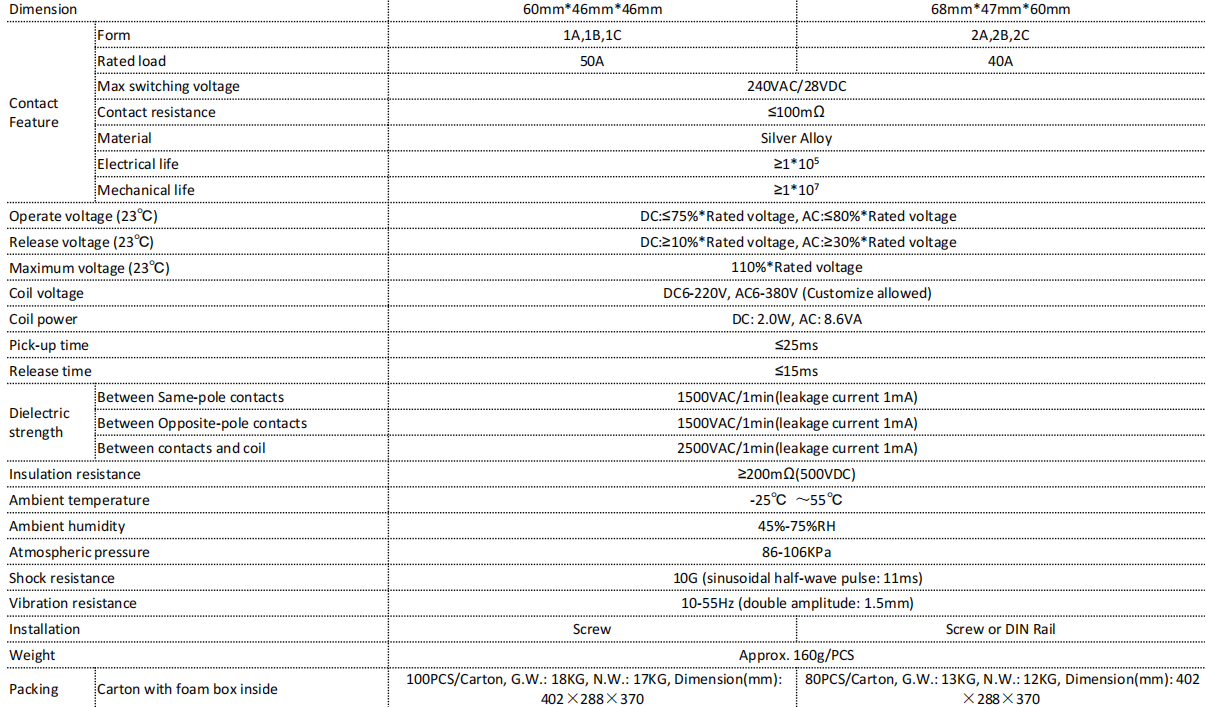

Specifica
