Relè automobilistici da 35 A o 70 A: quale capacità di commutazione è adatta ai carichi del veicolo?

La selezione del relè del veicolo sbagliato compromette l"affidabilità del sistema. Spesso vediamo i costruttori installare relè standard su ventole di raffreddamento per carichi pesanti. Questo errore comune porta rapidamente a contatti saldati e gravi incendi elettrici. Al contrario, sovradimensionare i relè nell"intera build aumenta inutilmente la complessità del cablaggio. Inoltre, aumenta l"ingombro dei componenti e spreca il budget del progetto. I carichi elettrici automobilistici raramente rimangono statici durante il funzionamento. È necessario valutare attentamente la differenza tra corrente operativa continua e corrente di spunto transitoria. Questa valutazione critica garantisce l"affidabilità elettrica a lungo termine. Abbiamo creato questa guida completa per stabilire un quadro ingegneristico chiaro. Imparerai esattamente come scegliere tra unità standard da 35 A e unità per carichi pesanti da 70 A. Basiamo queste scelte su tipi di carico specifici, condizioni del vano motore e infrastruttura di cablaggio. Adattando accuratamente la capacità dei relè ai carichi degli accessori, si evitano pericolosi guasti al sistema. Garantisci inoltre un"erogazione di potenza ottimale su tutta la rete del tuo veicolo.

Punti chiave

• La regola dell'80%: i carichi continui non devono superare l'80% della potenza massima di un relè per tenere conto del degrado termico (ad esempio, un relè da 35 A sostiene in modo sicuro ~28 A continui).

• I profili di carico sono importanti: i carichi resistivi (luci) richiedono una pianificazione della capacità diversa rispetto ai carichi altamente induttivi (motori, ventole) che generano massicci picchi di spunto.

• Vincoli relativi al fattore di forma: l'aggiornamento a un relè da 70 A di solito richiede la transizione da micro/mini impronte standard ISO a 5 pin a prese relè Maxi più grandi con terminali per cavi di calibro più pesante.

• Protezione ambientale: le applicazioni ad alta corrente sono più calde; l'utilizzo di un relè antipolvere o di una custodia completamente sigillata previene il guasto prematuro dei contatti dovuto a detriti e contaminazione del vano motore.

Definizione della capacità di commutazione dei relè automobilistici per carichi reali

Gli ingegneri valutano la capacità di commutazione dei relè automobilistici analizzando due parametri elettrici distinti. Per prima cosa consideriamo la corrente stazionaria continua. In secondo luogo, misuriamo la corrente di spunto transitoria. La corrente continua rappresenta il normale stato operativo dell'accessorio una volta che si è stabilizzato. La corrente di spunto misura il massiccio aumento di energia iniziale richiesto quando si accende per la prima volta un dispositivo. Ad esempio, i grandi motori elettrici possono assorbire da tre a cinque volte la corrente continua nominale durante l’avvio. Una ventola che funziona a 20 A potrebbe raggiungere i 60 A per una frazione di secondo. Se il tuo relè non è in grado di gestire quel breve impulso, i contatti si arcueranno.

Successivamente, dobbiamo considerare il ruolo critico della caduta di tensione. I produttori in genere testano e valutano i relè dei veicoli a una tensione ottimale di 14 V CC. Questa tensione rispecchia uno stato di carica dell"alternatore sano e attivo. Tuttavia, le batterie standard dei veicoli funzionano a 12,6 V CC. Inoltre, i cavi lunghi causano naturalmente una caduta di tensione. Se la tensione del sistema scende a 11 V sull"accessorio, l"amperaggio totale deve aumentare per fornire la stessa potenza richiesta. Questa fluttuazione pratica ha un impatto drastico sulle prestazioni effettive del relè e sulla generazione di calore.

Infine, la temperatura ambiente del vano motore impone il necessario declassamento termico. Il vano motore diventa incredibilmente caldo durante la guida normale. L"elevato calore ambientale riduce gravemente il limite massimo di commutazione effettivo di qualsiasi componente elettrico. Un relè valutato per 35 A a temperatura ambiente semplicemente non può sostenere quel carico vicino a un collettore di scarico caldo. I grafici di declassamento termico mostrano in genere un forte calo della capacità quando la temperatura ambiente supera gli 85°C (185°F). È necessario tenere conto di questo calore quando si pianifica il layout del circuito.

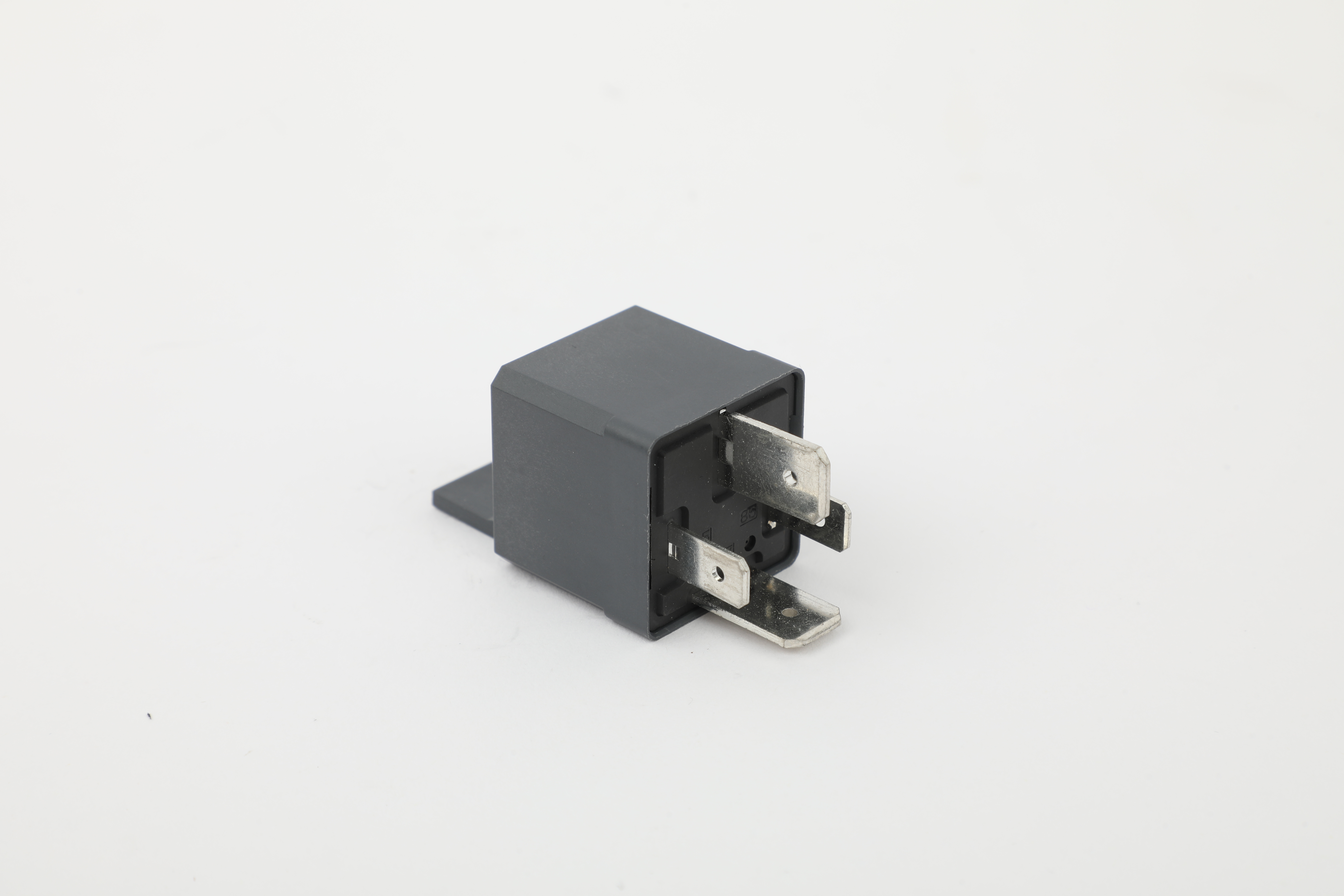

Il relè automobilistico 35A: capacità e limitazioni

Il relè automobilistico da 35 A rimane il cavallo di battaglia standard assoluto per i moderni sistemi elettrici a 12 V. Fornisce un eccellente equilibrio tra ingombro fisico e potenza di commutazione pratica.

I casi d"uso primari si concentrano principalmente su carichi resistivi e carichi induttivi da bassi a medi. Consigliamo vivamente queste unità per barre luminose a LED, clacson per veicoli standard e pompe di carburante in linea di base. Gestiscono perfettamente anche la maggior parte dei circuiti di alimentazione ausiliaria a basso assorbimento. Poiché questi accessori non generano enormi picchi di tensione, una capacità di 35 A fornisce un sovraccarico sicuro.

L"integrazione del sistema rimane incredibilmente semplice con queste unità. Si adattano facilmente alle prese micro o mini relè ISO standard. Questo montaggio universale consente ai costruttori di procurarsi facilmente scatole di fusibili modulari. Puoi cablarli in modo efficace utilizzando cavi automobilistici standard da 10 a 12 AWG. Ciò rende l"integrazione pulita, semplice e altamente compatibile con i cablaggi di fabbrica.

Tuttavia, spingere un relè standard oltre i suoi limiti progettati introduce gravi rischi di guasto. Quando i costruttori ignorano i calcoli, i componenti si rompono rapidamente.

• Vaiolatura dei contatti: ripetuti archi elettrici ad alta corrente vaporizzano lentamente e danneggiano i contatti metallici interni.

• Guasto della bobina: il surriscaldamento del circuito principale può trasferire calore e bruciare la delicata bobina elettromagnetica.

• Alloggiamenti fusi: il sovraccarico elettrico prolungato scioglie facilmente gli alloggiamenti dei relè in plastica standard, esponendo i cavi sotto tensione.

• Contatti saldati: un'enorme sovratensione può letteralmente fondere insieme i contatti, facendo sì che l'accessorio rimanga alimentato in modo permanente.

Il relè automobilistico da 70 A: giustificazione dell"aggiornamento ad alta corrente

A volte, i componenti standard semplicemente non riescono a sopravvivere alle richieste elettriche di attrezzature fuoristrada o ad alte prestazioni. È necessario un relè dedicato per impieghi gravosi per applicazioni ad alto stress.

I casi d'uso principali includono componenti di grandi dimensioni con massicci picchi di spunto induttivi. Le doppie ventole elettriche del radiatore, i pesanti verricelli fuoristrada e i compressori d'aria di bordo richiedono assolutamente un relè automobilistico da 70 A. Anche le pompe idrauliche pesanti per sistemi di sospensione o cassoni ribaltabili richiedono capacità di commutazione molto più elevate per funzionare in modo affidabile.

Le differenze strutturali giustificano l'aumento delle dimensioni fisiche di un vero relè automatico ad alta corrente . Queste unità sono dotate di cuscinetti di contatto interni in argento molto più grandi per disperdere il calore. Utilizzano molle di ritorno significativamente più forti. Queste molle rigide spezzano con forza i contatti pesanti per evitare saldature pericolose durante le disconnessioni ad alta tensione. Inoltre, utilizzano lamelle terminali molto più larghe. Queste grandi lamelle gestiscono un flusso di corrente massiccio senza surriscaldarsi nel punto di connessione della presa.

I prerequisiti di cablaggio cambiano drasticamente a questo livello di potenza estremo. Non è possibile utilizzare in sicurezza il filo sottile standard. Un carico di 70 A richiede un"infrastruttura fortemente aggiornata. Solitamente specifichiamo un filo di rame puro spesso da 6 a 8 AWG. Sono inoltre necessari blocchi relè robusti in stile Maxi per accettare i terminali più larghi. Sottolinea questa regola: se aggiorni il relè ma ignori il cablaggio, il filo stesso si trasforma in un fusibile pericoloso e incontrollato.

Valutazione testa a testa: selezione del giusto relè per veicolo

Analisi del profilo di carico (resistivo vs. induttivo)

Comprendere le profonde differenze tra i tipi di carico determina la scelta del componente finale. Un motore continuo da 20 A potrebbe generare un picco di spunto transitorio da 60 A all"avvio. Questo enorme picco richiede un relè da 70 A per la sicurezza. Al contrario, una barra luminosa resistiva da 20 A non crea alcun picco di spunto. Pertanto, funziona perfettamente su un"unità standard da 35 A.

Ingombro e spazio di installazione

Lo spazio fisico di installazione determina fortemente la progettazione pratica del cablaggio. I micro e mini blocchi ISO standard misurano circa un pollice quadrato. Si adattano perfettamente ai telai stretti delle motociclette, ai moderni vani motore affollati o sotto i cruscotti. I maxi blocchi relè occupano molto più spazio. Presentano profili molto più alti e basi di montaggio più ampie. È necessario pianificare attentamente le posizioni di montaggio quando si passa a componenti più grandi. A volte, i costruttori devono realizzare staffe di montaggio personalizzate per ospitare queste scatole portafusibili più grandi ad alta capacità.

Compromesso tra costi e affidabilità

Ogni costruttore professionista deve bilanciare il prezzo iniziale dei componenti con i rischi di guasto a lungo termine. I relè standard da 35 A costano pochissimo da produrre o sostituire. Le unità da 70 A ad alta capacità inizialmente costano di più. Tuttavia, la spesa reale risiede nel filo di rame più spesso e nelle prese specializzate più grandi. È necessario valutare le spese iniziali dei componenti rispetto all'immenso rischio di tempi di inattività. Sostituire il relè di un veicolo bruciato su un sentiero buio e remoto è estremamente frustrante. Una scatola dei fusibili fusa che provoca un incendio nel vano motore è un disastro costoso. Investire anticipatamente nei componenti adeguati ad alta capacità garantisce un funzionamento totalmente affidabile anche in condizioni di stress estremo.

Considerazioni ambientali e di conformità

La sola capacità di amperaggio non garantisce l’affidabilità del sistema. I rischi ambientali distruggono facilmente componenti elettrici non protetti altrimenti perfettamente specificati.

La protezione dall'ingresso gioca un ruolo fondamentale nella longevità elettrica. Consideriamo un relè antipolvere completamente non negoziabile per il montaggio su telaio esposto. Se monti componenti elettrici su un telaio fuoristrada, vicino ai passaruota o su una paratia marina, hai assolutamente bisogno dei gradi di protezione da IP54 a IP67. Queste guarnizioni in gomma pesante impediscono all'acqua, al fango abrasivo e alla polvere fine di corrodere i contatti interni in rame e argento.

La resistenza alle vibrazioni separa anche le unità aftermarket economiche dall"hardware di livello professionale. I relè ad alta corrente da 70 A contengono naturalmente masse di contatto interne più pesanti. Questa massa extra può rimbalzare durante la guida fuoristrada estrema o su strade con pedane pesanti. I produttori progettano unità premium per carichi pesanti con molle elicoidali ad alta tensione. Queste molle interne resistono agli ambienti ad alte vibrazioni molto meglio delle unità standard e leggere da 35 A.

Infine, è necessario valutare criticamente gli indicatori di qualità presenti sulla scheda tecnica del produttore prima dell"acquisto.

• Composizione del materiale dei contatti: cercare sempre contatti in ossido di stagno argento (AgSnO2). Resistono molto meglio alla saldatura ad arco ad alta corrente rispetto alle leghe d'argento di base ed economiche.

• Durata della vita elettrica nominale: i relè di alta qualità dovrebbero sopravvivere comodamente a oltre 100.000 cicli di commutazione elettrica a pieno carico nominale.

• Valutazione della durata della vita meccanica: le parti fisiche interne in movimento dovrebbero sopportare facilmente oltre 1.000.000 di operazioni senza un carico attivo applicato.

Conclusione

La scelta della capacità corretta del relè previene in modo sicuro guasti elettrici catastrofici nel settore automobilistico. La nostra logica decisionale ingegneristica finale rimane semplice. Predefinito su un relè standard da 35 A per illuminazione a LED standard e accessori interni a basso assorbimento. Questa strategia conservativa consente di risparmiare spazio di installazione vitale e costi di cablaggio iniziali. Tuttavia, è necessario richiedere esplicitamente un relè da 70 A per carichi pesanti per ventole di raffreddamento primarie, argani e motori elettrici ad alta tensione.

Esegui questi passaggi specifici orientati all"azione prima di acquistare i componenti dell"imbracatura:

1. Calcola l"esatta corrente di picco di spunto del tuo specifico circuito accessorio utilizzando un amperometro.

2. Verificare che il calibro del filo selezionato supporti in modo sicuro la corrente transitoria di picco senza sciogliersi.

3. Selezionare un alloggiamento relè adeguatamente sigillato in base alla specifica posizione di montaggio ambientale.

4. Verifica che l"alternatore del tuo veicolo possa supportare in sicurezza il carico continuo combinato totale.

Seguendo rigorosamente questi passaggi professionali, costruirai con successo un cablaggio robusto che sopravvive facilmente alle condizioni di guida più difficili.

FAQ

D: Posso collegare un relè automobilistico da 70 A a una presa da 35 A?

R: I relè N. 70A utilizzano in genere un ingombro "Maxi" con lame terminali più grandi da 9,5 mm (3/8"), che fisicamente non si adattano a una presa micro/mini ISO standard. Il tentativo di forzarli romperà la presa. È necessario aggiornare l"intero blocco relè e il cablaggio per accogliere le lame più grandi e il flusso di corrente più elevato in modo sicuro.

D: Un relè automatico a corrente elevata consumerà la batteria più velocemente?

R: L"assorbimento della bobina (la potenza necessaria per mantenere il relè chiuso) è leggermente superiore su un relè da 70 A, ma la differenza è trascurabile. Il consumo della batteria dipende interamente dall"accessorio collegato al lato carico. L"aggiornamento del relè consente semplicemente alla corrente di passare in modo più sicuro; non forza l"accessorio a consumare più energia totale dalla batteria.

D: Cosa succede se utilizzo un relè da 35 A per un carico da 50 A?

R: I contatti interni si surriscaldano, potenzialmente saldandosi (facendo sì che l"accessorio rimanga acceso in modo permanente) o fondendo l"alloggiamento, creando un grave rischio di incendio. Il cablaggio interno standard e le sottili lamelle dei terminali non sono in grado di dissipare il calore in eccesso generato dall"elevato assorbimento di corrente, portando a guasti rapidi e catastrofici dei componenti.
