Relè ad alta potenza con funzionamento a commutazione rapida compatto JQX-30F

Introduzione concisa al prodotto

Il relè di potenza NNC71A(JQX-30F) è un dispositivo progettato con precisione per applicazioni che richiedono notevole potenza e affidabilità.Con un design compatto e una gamma di certificazioni, questo relè è costruito per fornire prestazioni costanti in una varietà di ambienti.Le sue versatili opzioni di montaggio e la tensione della bobina personalizzabile lo rendono una scelta flessibile per molti sistemi industriali ed elettronici.

Caratteristiche del prodotto:

• Certificazioni: Certificati CE e CCC, che garantiscono il rispetto degli standard internazionali di qualità e sicurezza.

• Costruzione durevole: La struttura robusta è progettata per resistere a urti e vibrazioni, rendendola adatta a condizioni difficili.

• Commutazione dell'alimentazione: In grado di gestire un carico nominale sostanziale di 30 A, il relè è ideale per applicazioni di commutazione ad alta potenza.

• Opzioni di montaggio: Offre un'installazione a bullone per un'integrazione sicura e semplice nelle configurazioni esistenti.

Specifiche tecniche

• Modulo di Contatto: 1A (NO), 1B (NC), 1C (NO e NC) / 2A (NO), 2B (NC), 2C (NO e NC)

• Carico nominale: 30A

• Tensione di commutazione massima: 240 V CA/28 V CC

• Resistenza di contatto: ≤100mΩ

• Materiale: Lega d'argento

• Vita elettrica: ≥1*10^5 operazioni

• Vita meccanica: ≥1*10^7 operazioni

• Voltaggio operativo: CC: ≤75% della tensione nominale, CA: ≤80% della tensione nominale

• Tensione di rilascio: CC: ≥10% della tensione nominale, CA: ≥30% della tensione nominale

• Tensione della bobina: DC6-220V, AC6-380V (personalizzazione disponibile)

• Potenza della bobina: CC: 2,0 W, CA: 4 VA

• Orario di ritiro: ≤25ms

• Tempo di rilascio: ≤15ms

• Rigidità dielettrica: 1500VAC/1min (corrente dispersa 1mA) tra contatti omopolari e opposti, 2500VAC/1min tra contatti e bobina

• Resistenza di isolamento: ≥100 mΩ (500 V CC)

• Temperatura ambiente: da -25℃ a 55℃

• Umidità ambientale: 45%-75%UR

• Pressione atmosferica: 86-106KPa

• Resistenza agli urti: 10G (impulso a semionda sinusoidale: 11ms)

• Resistenza alle vibrazioni: 10-55 Hz (doppia ampiezza: 1,5 mm)

• Dimensions: 43 mm*35,5 mm*48 mm

• Peso: ca.70 g

Vantaggi del prodotto

• Design compatto: NNC71A(JQX-30F) presenta un fattore di forma compatto, consentendo di risparmiare spazio nelle installazioni.

• Voltaggio bobina personalizzabile: La possibilità di personalizzare la tensione della bobina consente di adattare il relè ai requisiti applicativi specifici.

• Brevi tempi di funzionamento: Con tempi di eccitazione e rilascio ben al di sotto dei 30 ms, il relè garantisce operazioni di commutazione rapide.

• Elevata rigidità dielettrica: L'elevata rigidità dielettrica del relè tra i contatti e la bobina migliora la sicurezza e l'affidabilità durante l'uso.

• Durata della vita estesa: Il relè è progettato per durare a lungo, con una vita elettrica di oltre 100.000 operazioni e una vita meccanica superiore a un milione di operazioni.

• Ampio intervallo di temperature operative: Il relè funziona efficacemente in un ampio intervallo di temperature, adatto sia per applicazioni interne che esterne.

Applicazione

NNC71A (JQX-30F) è adatto per l'uso in applicazioni quali sistemi di controllo industriale, circuiti di alimentazione ed elettronica automobilistica dove la commutazione ad alta potenza e l'affidabilità a lungo termine sono essenziali.

Conclusione per sceglierne uno

Il relè di potenza NNC71A(JQX-30F) è una soluzione robusta, versatile e affidabile per applicazioni con carichi di corrente elevati.Con un carico nominale di 30 A, garantisce un'efficiente capacità di commutazione della potenza.I suoi contatti in lega d'argento offrono una lunga durata elettrica e meccanica, mentre il design compatto e la tensione della bobina personalizzabile lo rendono adattabile a vari progetti.La rigidità dielettrica superiore e la resistenza agli urti e alle vibrazioni dell'NNC71A lo rendono la scelta ideale per gli ambienti industriali più esigenti.

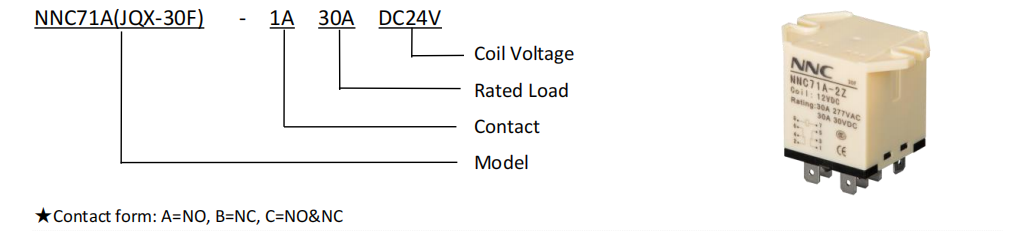

Modello e descrizione

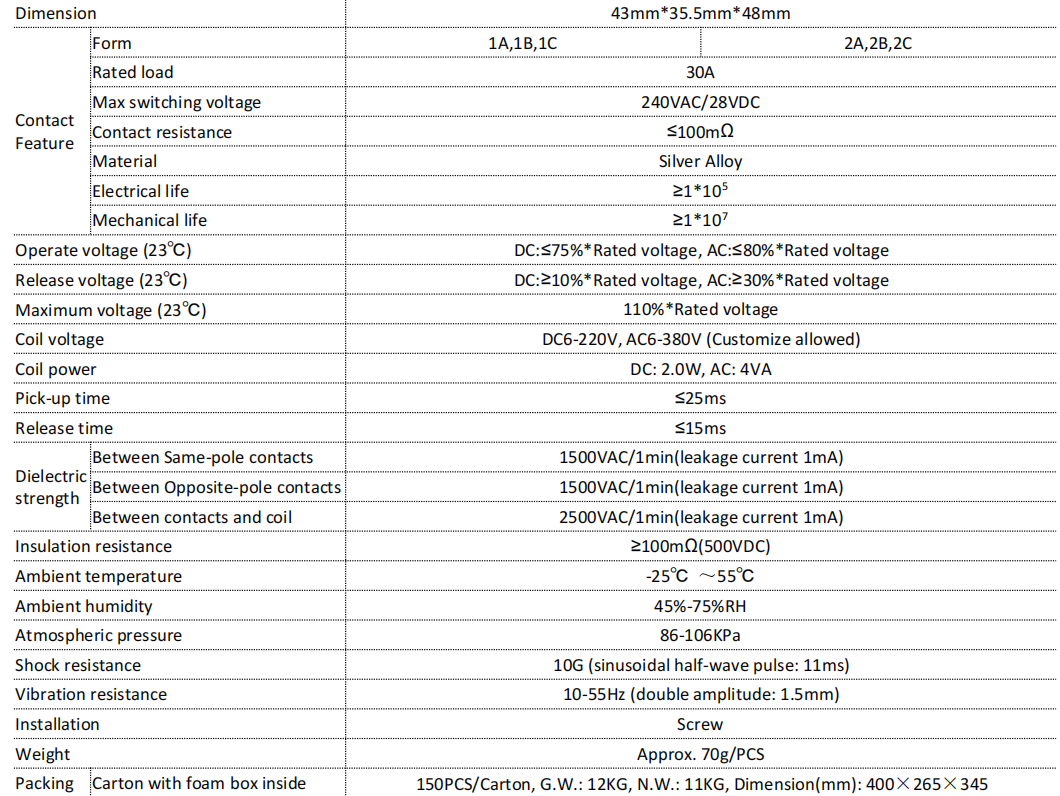

Specifica
