Relè PCB in miniatura con indicatore LED SMD 14ft-1Z

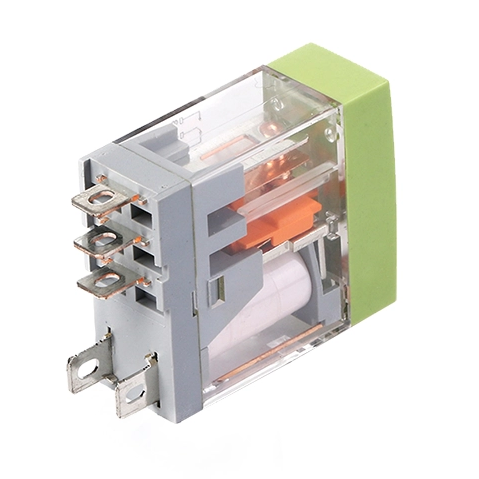

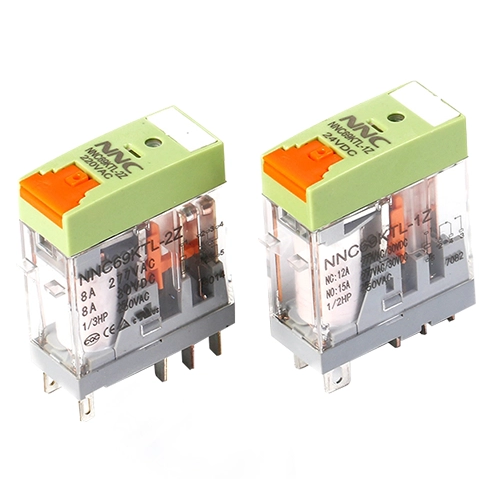

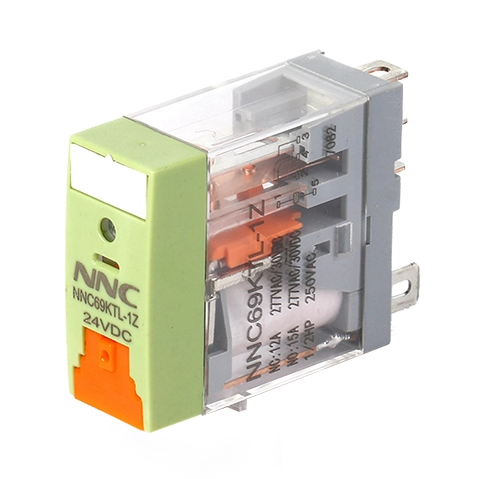

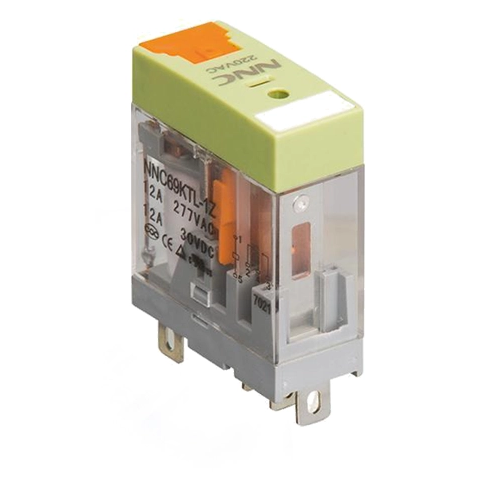

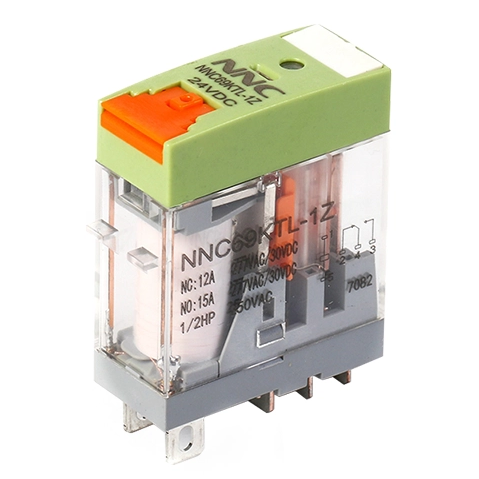

INTRODUZIONE DEL PRODOTTO: relè PCB in miniatura NNC69KTL-1Z

Migliore introduzione per scegliere NNC69KTL-1Z

Questa è una soluzione compatta e versatile per una vasta gamma di applicazioni elettroniche. Con una grande gamma di tensione della bobina. Informazioni su questo relè, offre opzioni di personalizzazione per soddisfare i requisiti specifici. La sua forma 1A, 1B, 1C di carico valutato garantisce prestazioni affidabili in vari carichi elettrici. Per le sue dimensioni compatte lo rende ideale per abbinare più applicazioni. Con caratteristiche come i contatti in lega d'argento, l'alta resistenza dielettrica e l'eccellente resistenza agli shock e alle vibrazioni, l'NNC69KTL-1Z è una scelta affidabile e resistente per i tuoi progetti elettronici.

Caratteristiche chiave:

• Modello: NNC69KTL-1Z (JQX-14FT)-Un relè compatto e potente progettato per una vasta gamma di applicazioni.

• Tensione della bobina: DC3-110V, AC6-240V, con opzioni di personalizzazione disponibili per soddisfare i requisiti specifici.

• Carico nominale: forma 1a, 1b, 1c, garantendo prestazioni robuste sotto vari carichi elettrici.

• Modulo di contatto: a = no (normalmente aperto), b = nc (normalmente chiuso), c = no & nc (normalmente aperto e normalmente chiuso), offrendo flessibilità nella progettazione del circuito.

• Dimensione: 28,8 mm x 12,7 mm x 34 mm, rendendola una scelta ideale per applicazioni limitate allo spazio.

Specifiche tecniche:

• Carico nominale: n. 15A, NC 12A, 8A, in grado di gestire carichi elettrici sostanziali.

• Tensione di commutazione massima: 240VAC/28VDC, garantendo sicurezza e affidabilità in ambienti ad alta tensione.

• Resistenza a contatto: ≤100MΩ, garantendo una perdita di energia minima e trasmissione del segnale ottimale.

• Materiale: lega d'argento, rinomata per la sua eccellente conducibilità e durata.

• Vita elettrica: ≥1*10^5 cicli, garantendo l'affidabilità a lungo termine senza frequenti sostituti.

• Vita meccanica: ≥1*10^7 cicli, dimostrando un'eccezionale resistenza nelle operazioni ripetitive.

Parametri operativi:

• Tensione di operazione: DC: ≤75% della tensione nominale, AC: ≤80% della tensione nominale, garantendo un funzionamento stabile all'interno di un ampio intervallo di tensione.

• Tensione di rilascio: DC: ≥10% della tensione nominale, AC: ≥30% della tensione nominale, per de-energizzazione affidabile.

• Tensione massima: 110% della tensione nominale, fornendo un margine di sicurezza contro le fluttuazioni di tensione.

Sicurezza e resistenza ambientale:

• Resistenza dielettrica: offre una robusta protezione con 1000VAC/1min per i contatti della stessa politica e di opposto e 5000VAC/1 minuto per contatti e bobina.

• Resistenza all'isolamento: ≥100MΩ (500 VDC), garantendo la sicurezza contro le perdite elettriche.

• Condizioni ambientali: adatto a una vasta gamma di temperature (da -55 ℃ a 70 ℃) e livelli di umidità (35%-80%di RH), rendendolo versatile per vari ambienti.

• Resistenza agli shock e alle vibrazioni: in grado di resistere a shock 10G e vibrazioni da 10-55Hz, garantendo un funzionamento stabile in condizioni difficili.

Facilità di installazione:

• Opzioni di installazione: PCB o socket con binario DIN, fornendo flessibilità nei metodi di installazione per adattarsi alla configurazione.

Confezione:

• Imballaggio: cartone con scatola di schiuma all'interno, 500 pezzi/cartone, garantendo un trasporto sicuro e organizzato.

• Peso: ca. 17G/PCS, GW: 10kg, NW: 9kg, rendendolo leggero e facile da gestire.

Maggiori informazioni dovresti sapere:

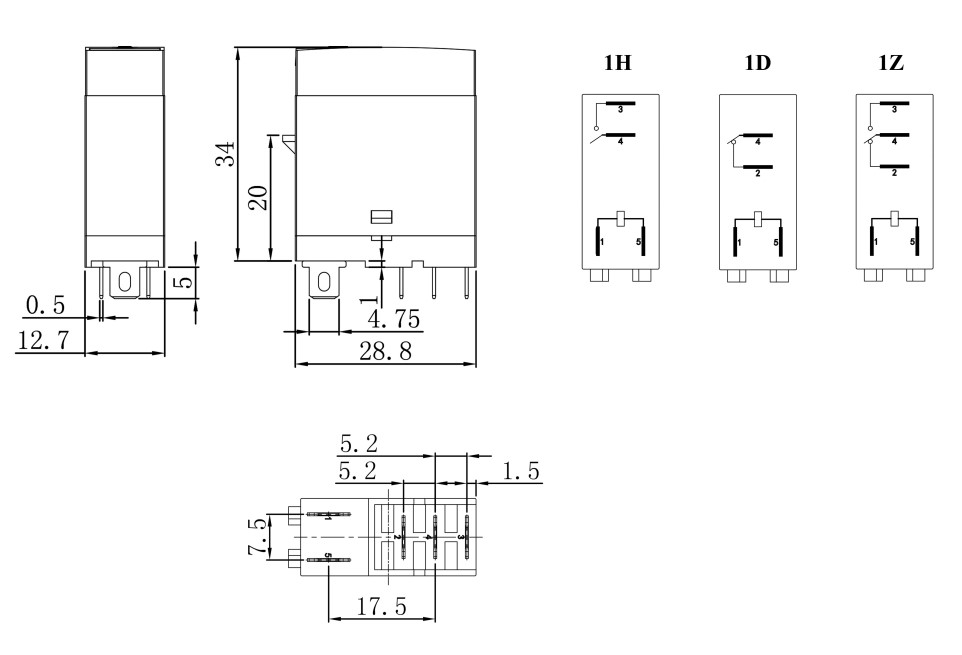

• Diagramma di cablaggio e vista Bottom: disponibile per una facile integrazione nei tuoi progetti.

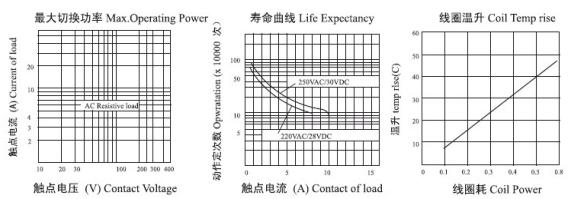

• Grafico delle prestazioni: dimostra le caratteristiche delle prestazioni del relè, aiutando nella progettazione e nella selezione.

Conclusione per farti scegliere

Il nostro relè PCB in miniatura NNC69KTL-1Z non è solo un componente; È un impegno per l'eccellenza in ogni aspetto dei tuoi progetti elettronici. Ti invitiamo a sperimentare la differenza che la qualità, l'affidabilità e la precisione possono fare nelle tue operazioni.

Alla fine, vorrei dirti se hai alcune richieste, non esitare a contattarci. Attendiamo con impazienza l'opportunità di servirti e costruire un rapporto commerciale amichevole.

Bassa   tensione a bassa tensione,

Potrebbe essere la tua prima scelta.
