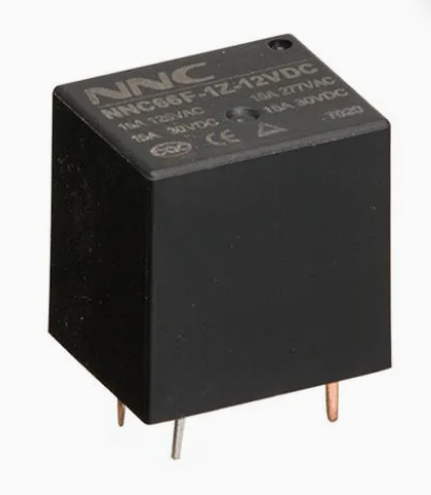

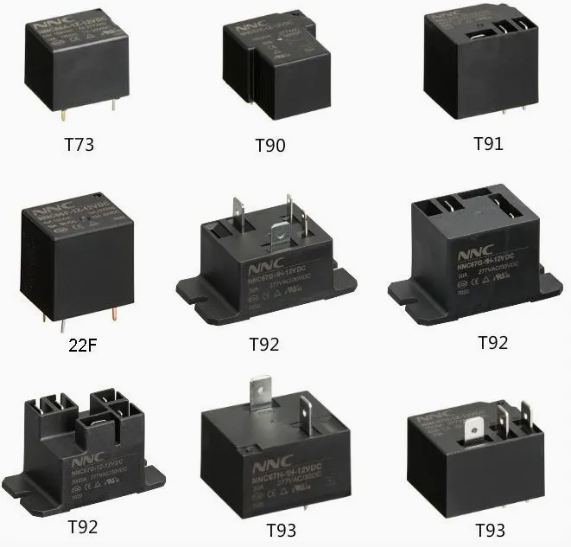

Relè PCB ad alta affidabilità elettromagnetica NNC66F (22F) con 4 o 5 pin

Puoi spiegare il meccanismo di lavoro di un relè PCB?

Per capire come funziona il relè PCB, dobbiamo prima capire la sua struttura interna, solo dopo aver avuto una piena comprensione della sua struttura, possiamo comprenderne la funzione.

La struttura interna di un relè PCB è costituita da una bobina, un'armatura e contatti. La bobina è il componente chiave del relè e genera un campo magnetico quando la corrente passa attraverso di esso. L'armatura è un pezzo di metallo mobile attratto dal campo magnetico generato dalla bobina. Un relè tipico ha due serie di contatti: contatti normalmente aperti (no) e contatti normalmente chiusi (NC).

Ora che conosci la sua struttura, puoi riconoscere come funziona.

È presentato in due casi.

• Quando il potere è spento:

  Nessun flusso di corrente sulla bobina del relè, l'armatura è a riposo e i contatti normalmente chiusi sono chiusi, quindi il circuito è chiuso.

• Durante lo stato energico:

  Esiste una corrente che scorre sulla bobina di relè, che genera un segnale, la bobina produce un campo magnetico, attirando l'armatura e cambiando lo stato dei contatti, i contatti normalmente aperti e la corrente scorreranno attraverso il circuito.

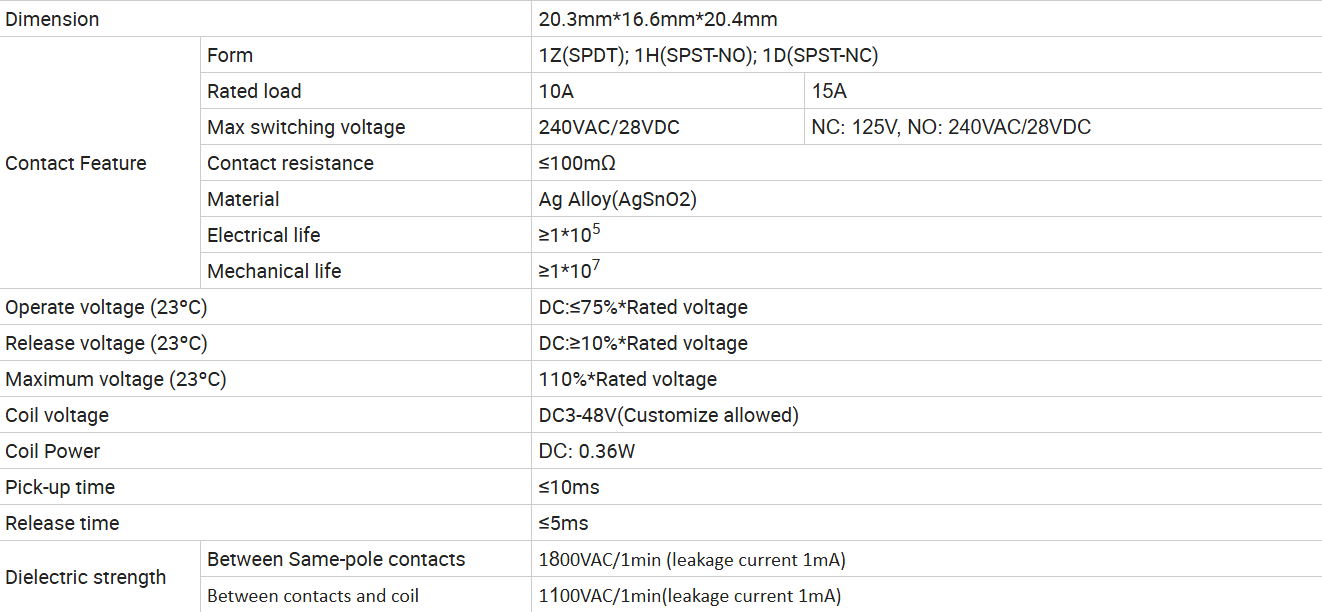

Specifiche

Diagramma
