Trovare l"interruttore giusto va ben oltre la ricerca del prezzo unitario più basso. Un componente non corrispondente può portare a guasti catastrofici del sistema, gravi rischi per la sicurezza o costosi richiami di prodotti lungo la linea. I responsabili degli acquisti e gli ingegneri hardware si imbattono spesso in schede tecniche piene di terminologie sovrapposte. Spesso mancano del contesto necessario per quanto riguarda le condizioni di carico del mondo reale e i fattori di stress ambientale. Queste lacune nella comprensione rendono la selezione dei componenti altamente rischiosa per le nuove build hardware.
Questo articolo fornisce un quadro definitivo e basato sulla progettazione per valutare le specifiche principali dei microinterruttori . Il nostro obiettivo è aiutarti a colmare il divario di conoscenze tra i numeri teorici della scheda tecnica e le prestazioni fisiche effettive. Seguendo questa guida, garantirai uno stretto allineamento tra i requisiti applicativi specifici e le reali capacità del partner di produzione prescelto.
L"adattamento elettrico richiede l"analisi sia del carico massimo che della corrente minima di "bagnatura" per prevenire l"ossidazione dei contatti.
Il dimensionamento meccanico determina il fattore di forma; un microinterruttore subminiaturizzato ad alta affidabilità è spesso richiesto per applicazioni moderne e con vincoli di spazio.
Le variabili ambientali (protezione dell"ingresso, temperature estreme) alterano drasticamente il ciclo di vita reale dello switch rispetto a quanto dichiarato nella scheda tecnica di riferimento.
La scelta di un fornitore di microinterruttori verificato in base alle certificazioni globali (UL, ENEC, CQC) riduce i rischi di conformità e catena di fornitura a lungo termine.
Gli ingegneri spesso trattano le caratteristiche elettriche come una semplice soglia. Presumono che una valutazione più alta garantisca automaticamente prestazioni migliori. Questa mentalità crea problemi significativi quando si specificano i componenti elettrici per i circuiti logici moderni.
La selezione di un interruttore classificato per una corrente molto più elevata del necessario può causare attivamente guasti nei circuiti logici a bassa potenza. Gli interruttori ad alta corrente utilizzano robusti contatti in lega d"argento. Questi contatti per impieghi gravosi richiedono un notevole arco elettrico durante la chiusura per pulire le loro superfici. Se si inserisce un interruttore da 16 A in una linea di ingresso del microcontrollore da 5 milliamp, il circuito non genererà mai energia sufficiente per creare questo arco di pulizia. Nel tempo, l"esposizione ambientale crea un sottile strato di ossidazione del solfuro d"argento sulla superficie di contatto. Poiché il segnale logico a bassa potenza non riesce a penetrare questo strato di ossidazione, l"interruttore agisce come un circuito aperto, guastandosi completamente.
Chiamiamo "corrente di bagnatura" l"energia minima richiesta per superare l"ossidazione della superficie di contatto. Rappresenta una condizione limite critica per un funzionamento affidabile. Per valutare correttamente la corrente di bagnatura, è necessario osservare attentamente la metallurgia del contatto.
Contatti placcati in oro: specificarli per applicazioni a livello di segnale a bassa corrente, in genere funzionanti a 100 mA o 24 V CC. L'oro non si ossida. Garantisce una trasmissione affidabile del segnale anche a livelli di micro-ampere.
Contatti in argento standard: utilizzarli esclusivamente per carichi di potenza più elevati. Gestiscono bene gli archi e resistono alla saldatura chiusa sotto forti picchi di corrente, ma richiedono una corrente di bagnatura minima adeguata per rimanere funzionali.
Quando si seleziona un standard microinterruttore , è necessario distinguere tra i carichi che controllerà. I valori nominali della scheda tecnica presuppongono in genere un carico puramente resistivo, come un semplice riscaldatore. Le applicazioni del mondo reale raramente si comportano in modo così educato.
Carichi resistivi: la corrente rimane stabile dal momento in cui il circuito si chiude. Si applica direttamente la valutazione della scheda tecnica.
Carichi induttivi: dispositivi come solenoidi o bobine di relè immagazzinano energia magnetica. L'interruzione del circuito provoca picchi di tensione e gravi archi di contatto. È necessario declassare significativamente l'interruttore per le applicazioni induttive.
Carichi del motore: i motori CC assorbono massicce correnti di spunto all'avvio. Un motore che funziona a 2 A potrebbe assorbire 12 A per i primi millisecondi. Se i tuoi contatti non sono in grado di gestire questo aumento transitorio, si salderanno rapidamente.
I parametri elettrici mantengono il circuito sicuro, ma i parametri meccanici garantiscono la funzionalità fisica. Se le dimensioni dell"attuatore o i profili di forza non sono allineati, i migliori contatti elettrici al mondo non saranno di aiuto.
La valutazione delle dimensioni fisiche richiede l"esame dei fattori di forma standard, miniaturizzati e subminiaturizzati. Gli interruttori standard offrono potenze elevate e terminali robusti. I modelli in miniatura bilanciano una gestione della potenza moderata con uno spazio ridotto. I profili subminiaturizzati spingono la miniaturizzazione all’estremo.
È necessario considerare attentamente l'integrazione contestuale. I team hardware spesso hanno bisogno di procurarsi un microinterruttore subminiaturizzato ad alta affidabilità per applicazioni in cui lo spazio è estremamente limitato ma il guasto non è un'opzione. Le serrature delle porte automobilistiche, i sensori di sicurezza IoT compatti e le pompe per infusione medica portatili rappresentano ottimi esempi. Queste applicazioni richiedono una precisione senza difetti in una confezione spesso non più grande di un'unghia.
La corrispondenza del profilo di attuazione meccanica al meccanismo di guida fisico determina la longevità del prodotto.
Forza operativa (OF): misura la pressione necessaria per far scattare il meccanismo interno. Devi abbinare l'OF al tuo meccanismo di guida. Se la forza è troppo elevata, una camma in plastica leggera potrebbe piegarsi o non riuscire ad attivare l'interruttore. Se la forza è troppo bassa, forti vibrazioni potrebbero causare falsi azionamenti.
Precorsa e oltrecorsa: la precorsa indica la distanza percorsa dall'attuatore prima che il circuito elettrico cambi stato. La corsa eccessiva si riferisce alla distanza di sicurezza entro la quale l'attuatore può continuare a muoversi dopo il cambiamento di stato. Il calcolo delle tolleranze meccaniche garantisce che non si schiaccerà l'alloggiamento dell'interruttore durante la corsa di attuazione massima.
L"interfaccia tra la macchina e l"interruttore determina quale stile di attuatore selezionare. Le spinte lineari dirette richiedono hardware diverso rispetto alle camme scorrevoli.
Tipo di attuatore | Miglior caso d"uso dell"applicazione | Interfaccia meccanica comune |
|---|---|---|
Stantuffo a perno | Rilevamento ad alta precisione con spazio di viaggio minimo. | Meccanismi di spinta diretti e rettilinei. |
Leva della cerniera | Applicazioni che richiedono tolleranze meccaniche più ampie. | Camme a movimento lento o azionamento grandangolare. |

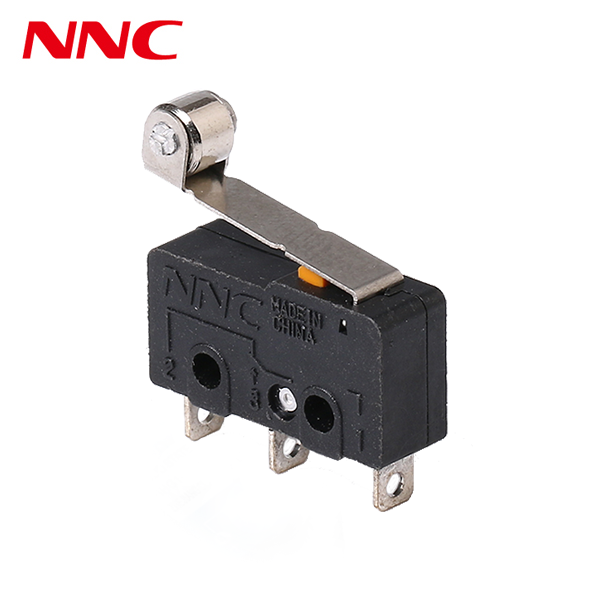

Leva a rullo | Ambienti ad alto attrito che richiedono una transizione graduale. | Camme a scorrimento rapido o parti di macchine rotanti. |
Un interruttore funziona perfettamente in un laboratorio climatizzato. Collocato all"aperto o all"interno di una fabbrica polverosa, lo stesso componente potrebbe guastarsi nel giro di poche settimane. La resilienza ambientale richiede specifiche proattive.
È necessario valutare l"ambiente reale. Il prodotto sarà esposto a polvere pesante? Gli operatori lo spruzzeranno con acqua? Rimarrà in condizioni altamente umide in cui si forma condensa all"interno degli involucri? Incontrerà gas corrosivi negli impianti di lavorazione agricola o chimica? Rispondere a queste domande restringe immediatamente i criteri di selezione.
Le classificazioni di protezione dell"ingresso (IP) determinano la capacità di un componente di bloccare particelle solide e liquidi.
Un microinterruttore sigillato con grado di protezione IP67 è obbligatorio per le apparecchiature esterne, le applicazioni esterne automobilistiche e gli elettrodomestici come le lavatrici. IP67 garantisce che i contatti interni rimangano completamente protetti da polvere pesante e immersione temporanea in acqua. Le resine epossidiche e le guarnizioni in gomma specializzate raggiungono questo sigillo.
È necessario riconoscere il compromesso. Gli interruttori sigillati generalmente presentano diversi profili di forza operativa perché le guarnizioni interne in gomma aggiungono resistenza meccanica. Presentano inoltre costi unitari più elevati rispetto alle varianti IP40 standard non sigillate. Se la tua applicazione risiede in modo sicuro all"interno di un involucro primario asciutto e sigillato, uno switch IP40 potrebbe essere perfettamente sufficiente.
Verifica sempre gli intervalli di temperatura operativa standard rispetto ai tuoi requisiti reali. La maggior parte degli alloggiamenti in plastica standard si deformano o si sciolgono in condizioni di calore estremo. I lubrificanti interni standard si solidificano in condizioni di freddo estremo. Se progetti forni commerciali, sistemi HVAC o apparecchiature aerospaziali, avrai bisogno di requisiti personalizzati per le alte temperature. Questi si basano su plastiche termoindurenti specializzate, componenti in gomma siliconica e leghe metalliche ad alte prestazioni progettate per resistere a massicci cicli termici.
Le schede tecniche promuovono con entusiasmo numeri enormi del ciclo di vita. Senza un"attenta interpretazione, questi numeri fuorviano gli ingegneri e creano false convinzioni sulla longevità del prodotto.
È necessario chiarire la differenza fondamentale tra vita meccanica e vita elettrica.
La durata meccanica rappresenta il test senza alcun carico elettrico. Il produttore fa semplicemente clic fisicamente sull"attuatore dell"interruttore finché una molla non si rompe o una cerniera non si guasta. Questo numero spesso raggiunge da 1 milione a oltre 10 milioni di cicli. La durata elettrica verifica l"interruttore sotto un carico elettrico nominale completo. Il degrado dell"arco, la vaiolatura dei contatti e il trasferimento del materiale si verificano rapidamente. La vita elettrica raggiunge in genere un picco compreso tra 50.000 e 100.000 cicli. La vita elettrica determina sempre la durata effettiva del circuito funzionante.
La durata teorica si riduce rapidamente se esposta alle condizioni operative effettive. Diversi fattori accelerano l’attrito del contatto.
Frequenza del ciclo: il clic rapido genera calore intrappolato. L'elevata frequenza di attuazione impedisce il raffreddamento dei contatti interni, accelerando la fatica del metallo.
Vibrazioni ambientali: le vibrazioni continue provocano micro-sfregamenti sulle superfici di contatto, consumando prematuramente le placcature di metalli preziosi.
Picchi di picco di carico: picchi di tensione occasionali o eventi di cortocircuito vaporizzano istantaneamente quantità microscopiche di materiale di contatto, riducendo significativamente la durata rimanente.
Per evitare di pagare in eccesso una durabilità non necessaria, seguire questo quadro sistematico per calcolare i tassi di fallimento accettabili.
Definisci il periodo di garanzia previsto del tuo prodotto finale in anni.
Stimare il numero massimo di attivazioni giornaliere che verranno attivate dall"utente finale.
Moltiplicare le attivazioni giornaliere per il totale dei giorni del periodo di garanzia per trovare il conteggio dei cicli di riferimento richiesto.
Applicare un moltiplicatore del margine di sicurezza (in genere da 1,5x a 2,0x) per tenere conto dei fattori di attrito del mondo reale come vibrazioni e sbalzi di temperatura.
Confrontare questo requisito finale calcolato direttamente con la durata dichiarata dal fornitore elettrica alla tensione e alla corrente di carico specifiche.
Il design dei componenti della massima qualità non significa nulla se il produttore non è in grado di produrlo in modo coerente. La valutazione del partner di produzione è fondamentale tanto quanto la valutazione del componente stesso.
Il fornitore di microinterruttori prescelto deve fornire approvazioni di enti globali facilmente tracciabili. Queste certificazioni verificano la sicurezza e la conformità. Cerca i marchi UL o cUL per l'ingresso nel mercato nordamericano. Richiedono certificazioni ENEC per la distribuzione europea. Imporre i marchi CQC per la conformità del mercato cinese. Le certificazioni tracciabili prevengono i ritardi doganali, proteggono dalla responsabilità in caso di lesioni all'utente finale e garantiscono la sicurezza dei materiali di base.
I componenti standard raramente si adattano perfettamente ad assiemi meccanici altamente personalizzati. Valutare se il fornitore mantiene capacità di strumenti agili. Possono modificare rapidamente la forma della leva? Possono integrare cablaggi specifici direttamente sui terminali dell"interruttore? Modificheranno gli angoli dei terminali per facilitare l"inserimento del PCB? Dai la priorità ai partner che eseguono queste modifiche senza richiedere eccessivi costi NRE (Non-Recurring Engineering) o quantità minime di ordine irragionevoli.
Le affermazioni di marketing richiedono una validazione empirica. Cerca partner di produzione che gestiscano laboratori di test interni certificati. Chiedi loro di fornire rapporti di laboratorio di prova specifici per i lotti che intendi acquistare. I rapporti principali includono dati di conformità RoHS per la sicurezza ambientale, registri di test in nebbia salina per la resistenza alla corrosione e grafici specifici dei test del ciclo di vita elettrico. La convalida delle affermazioni della scheda tecnica attraverso i dati grezzi protegge la reputazione del tuo marchio.
L"approvvigionamento del microinterruttore corretto richiede una valutazione equilibrata di carichi elettrici, vincoli fisici e realtà ambientali. Trascurare le correnti di bagnatura, i compromessi con il grado di protezione IP o le tolleranze meccaniche garantisce guasti prematuri sul campo.
Non fare affidamento esclusivamente sui numeri della scheda tecnica in alto. Prototipare sempre con campioni fisici valutati nelle condizioni operative reali prima di autorizzare la produzione in serie. Il calore ambientale, l’umidità e le vibrazioni meccaniche esporranno difetti che i calcoli teorici non riescono a cogliere.
I prossimi passi immediati prevedono la consulenza diretta con gli ingegneri applicativi del fornitore. Richiedi modelli CAD 3D per verificare l"adattamento meccanico all"interno del tuo alloggiamento. Infine, garantisci tutta la conformità necessaria e la documentazione di test per proteggere la sequenza temporale di produzione.
R: Il guasto deriva dall"accumulo di ossidazione. I contatti in argento standard richiedono una corrente minima più elevata, nota come corrente di bagnatura, per generare un piccolo arco che brucia l"ossidazione superficiale. Un segnale logico basso da 5 mA non può perforare questo strato di solfuro, creando un circuito aperto. Sono necessari contatti placcati in oro per applicazioni da 5 mA.
R: La distinzione risiede nei rigorosi standard dimensionali. Gli interruttori subminiaturizzati sono significativamente più piccoli e spesso comprendono la metà del volume di un interruttore miniaturizzato. Gli ingegneri utilizzano profili subminiaturizzati in spazi altamente limitati come apparecchiature aerospaziali o dispositivi IoT, che richiedono una produzione specializzata di precisione per mantenere spazi interni affidabili.
R: Puoi fidarti di loro solo come riferimento per l"integrità fisica senza un carico elettrico. La vita meccanica ignora gli archi elettrici. La durata effettiva e utilizzabile del componente deve essere sempre valutata utilizzando la valutazione della durata elettrica molto più bassa in base al carico specifico e alle condizioni ambientali.
