Gli ingegneri progettano relè a stato solido per commutazioni ad alta frequenza e di lunga durata. Questi componenti dovrebbero teoricamente durare per sempre. Tuttavia, il degrado prematuro delle prestazioni spesso causa tempi di inattività imprevisti del sistema e costosi ritardi di manutenzione.
A differenza dei relè meccanici, gli SSR non soffrono mai di usura dei contatti. Il loro degrado interno avviene per ragioni completamente diverse. La perdita di prestazioni è quasi esclusivamente legata alla cattiva gestione termica, alle sollecitazioni elettriche transitorie e alla mancata corrispondenza delle specifiche. Molti sistemi falliscono semplicemente perché i progettisti fraintendono queste forze invisibili.
Questa guida fornisce agli acquirenti tecnici e agli ingegneri un quadro diagnostico pratico. Imparerai come identificare le cause profonde del degrado dell"SSR. Esploreremo anche come valutare accuratamente le schede tecniche e scegliere i componenti corretti per una distribuzione affidabile.
La caduta di tensione continua attraverso il relè genera calore; una dissipazione termica inadeguata è la causa principale di guasti prematuri.
I picchi transitori non attenuati provenienti da carichi induttivi (come i motori) possono superare le tolleranze interne dei semiconduttori (classificazioni dv/dt).
La protezione di un SSR richiede fusibili ultrarapidi specializzati (classificazione I²t), poiché gli interruttori standard non reagiscono abbastanza rapidamente da prevenire danni da cortocircuito.
La valutazione accurata delle specifiche dei relè a stato solido basate sulle temperature di funzionamento reali, non solo sui valori massimi ideali di laboratorio, è fondamentale per l"affidabilità a lungo termine.
Il calore uccide i semiconduttori. Comprendere la dinamica termica è la prima difesa contro i guasti prematuri.
Ogni dispositivo a stato solido possiede una caduta di tensione diretta intrinseca. Quando si conduce elettricità, il tiristore o transistor interno resiste leggermente al flusso. Questa caduta di tensione è generalmente compresa tra 1,0 e 1,5 volt. Potrebbe sembrare trascurabile, ma crea una notevole energia termica durante il funzionamento continuo.
La corrente continua si traduce direttamente in un riscaldamento localizzato. Calcola questa generazione di calore utilizzando una formula semplice: Watt = Amp × Caduta di tensione. Se la tua applicazione spinge 20 A attraverso un relè con una caduta di 1,5 V, il dispositivo genera 30 watt di calore puro. Questa energia termica si accumula rapidamente all"interno di un piccolo involucro di plastica e metallo. È necessario rimuovere questo calore in modo efficiente. In caso contrario, la giunzione interna del semiconduttore si surriscalderà.
La corretta dissipazione del calore si basa sull"accoppiamento meccanico. La mancata estrazione del calore è una frequente svista ingegneristica. I guasti comuni al dissipatore di calore includono:
Dissipatori di calore di dimensioni errate: selezione di un dissipatore basata esclusivamente sull'ingombro fisico piuttosto che sui valori di resistenza termica.
Scarsa applicazione del composto termico: l'uso di troppa o troppo poca pasta termica intrappola l'aria. L’aria è un pessimo conduttore termico.
Flusso d'aria ambientale limitato: il posizionamento dei relè all'interno di armadi sigillati impedisce il raffreddamento convettivo. Il calore ricircola semplicemente attorno ai componenti.
Ignorare lo stress termico porta direttamente alla fuga termica. All"aumentare della temperatura della giunzione del semiconduttore, le sue caratteristiche di resistenza interna cambiano. Il dispositivo inizia a generare ancora più calore. Alla fine, una temperatura di giunzione eccessiva altera permanentemente le proprietà del semiconduttore. La struttura del silicio si degrada. Ciò porta all"impossibilità di spegnersi, fenomeno noto come blocco. In casi estremi, il componente subisce un completo guasto fisico.
I carichi resistivi si comportano in modo prevedibile. I carichi induttivi, tuttavia, introducono transitori elettrici intensi. È necessario tenere conto di queste forze quando si integra un relè a stato solido nel proprio sistema.
Motori, solenoidi e trasformatori immagazzinano energia nei campi magnetici. Quando il relè si spegne, il campo magnetico crolla improvvisamente. Questo collasso genera un massiccio back-EMF (forza elettromotrice). Il picco di tensione risultante viaggia all"indietro nel relè. Questi eventi di sovratensione transitoria superano abitualmente i normali limiti operativi.
I semiconduttori hanno limiti du/dt specifici. Questa metrica definisce la variazione massima consentita della tensione nel tempo. Quando un carico induttivo crea un picco di tensione rapido e violento, il rapido cambiamento può innescare una commutazione involontaria. Il relè potrebbe riattivarsi brevemente. Il ripetuto superamento dei limiti dv/dt finirà per perforare l"isolamento del semiconduttore, rovinando il dispositivo.
È necessario mitigare la sovratensione transitoria in modo proattivo. Gli ingegneri implementano due meccanismi di difesa primari:
Circuiti soppressori RC: molti relè premium includono smorzatori RC (resistenze-condensatori) interni. Questi circuiti assorbono i rapidi cambiamenti di tensione, proteggendo il tiristore.
Soppressori di tensione transitoria (TVS): varistori esterni all'ossido di metallo (MOV) bloccano la tensione in eccesso. Allontanano i picchi distruttivi dalle sensibili giunzioni dei relè.
È necessario valutare l"ambiente applicativo specifico per determinare quale strategia di mitigazione si adatta meglio.
Considera un motore da 1 HP 120VAC. In condizioni di funzionamento normali, assorbe una corrente costante. Tuttavia, l’avvio di un motore fermo richiede un’enorme forza di rotazione. Questa fase di avvio richiede fino a sei volte la corrente a regime. Non è possibile utilizzare un relè classificato esclusivamente per la corrente di funzionamento. È necessario sovradimensionare il relè per gestire in sicurezza questa grave richiesta transitoria.
Gli eventi elettrici transitori distruggono i relè più velocemente del degrado termico. La protezione contro le sovratensioni richiede conoscenze specializzate.
È necessario distinguere tra la corrente operativa nominale e la corrente transitoria transitoria consentita. Un relè potrebbe trasportare con sicurezza 25 amp per un tempo indefinito. Lo stesso dispositivo potrebbe sopravvivere a un picco di 250 A, a condizione che duri solo un ciclo di corrente alternata (tipicamente 16,6 millisecondi). Il superamento di questa esatta soglia tempo-corrente vaporizzerà i legami dei fili interni.
Alcuni carichi ingannano i calcoli standard. Le lampade al tungsteno e alcuni elementi riscaldanti mostrano una "resistenza al freddo". Quando sono seduti a temperatura ambiente, la loro resistenza elettrica è notevolmente bassa. Eccitarli provoca un massiccio picco di corrente iniziale. Quando l"elemento si riscalda, la sua resistenza aumenta e la corrente scende a un livello normale. È necessario calcolare questo aumento iniziale per evitare di sovraccaricare i componenti del semiconduttore.
Le schede tecniche forniscono una classificazione I²t. Questo valore definisce l"energia termica massima che il relè può assorbire durante un cortocircuito prima che si verifichi la distruzione fisica. Rappresenta la corrente al quadrato moltiplicata per il tempo. Questa metrica specifica esiste esclusivamente per guidare le tue decisioni di fusione.
Gli interruttori automatici meccanici standard non riescono a proteggere i semiconduttori. Gli interruttori meccanici si basano su strisce bimetalliche fisiche o bobine magnetiche. Impiegano millisecondi o addirittura secondi interi per inciampare fisicamente. Nel momento in cui un interruttore meccanico apre il circuito, il semiconduttore è già vaporizzato. È necessario utilizzare fusibili semiconduttori specializzati ad azione ultrarapida. Questi fusibili corrispondono alla classificazione I²t del relè, eliminando istantaneamente i guasti per prevenire la distruzione dei componenti.
Le specifiche di laboratorio raramente riflettono la realtà della fabbrica. È necessario interpretare i dati attraverso la lente delle effettive condizioni di distribuzione.
Ogni scheda tecnica presenta una curva di declassamento termico. Questo grafico è il tuo strumento di progettazione più importante. I relè non funzionano mai alla loro corrente nominale massima in ambienti caldi. Solitamente il declassamento inizia a 40°C. Se la temperatura ambiente dell"armadio raggiunge i 60°C, un relè da 50 A potrebbe condurre in sicurezza solo 25 A. Ignorare questa curva garantisce un guasto prematuro dell"apparecchiatura.

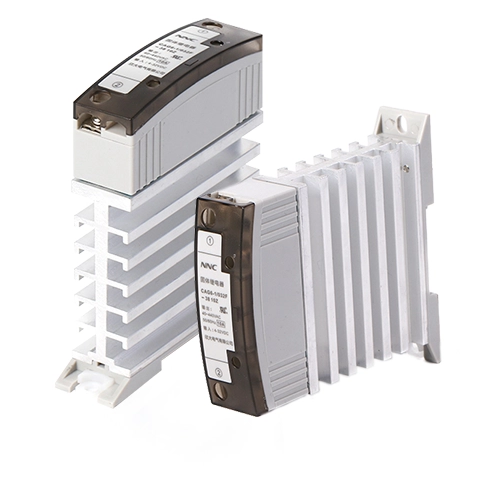

I vincoli fisici determinano la selezione del relè. Le configurazioni con montaggio a pannello offrono un'ampia superficie per i dissipatori di calore. Eccellono nelle applicazioni ad alta corrente. Al contrario, le configurazioni a stato solido con guida DIN ad alta velocità ottimizzano lo spazio nell'armadio. Consentono una rapida installazione. Tuttavia, l'imballaggio di più unità su guida DIN limita strettamente il flusso d'aria. È necessario mappare attentamente i percorsi di dissipazione del calore.
Le anomalie elettriche a valle non devono mai raggiungere la logica di controllo. È obbligatorio un adeguato isolamento di ingresso/uscita. Cercare le specifiche sull"isolamento ottico. Un LED interno invia un raggio di luce ad un fotoricevitore attraverso un traferro. Questa separazione fisica fornisce un"eccellente rigidità dielettrica, proteggendo i microcontrollori sensibili dai disastri ad alta tensione.
L'adattamento del tipo di commutazione al carico previene comportamenti irregolari. L'analisi delle specifiche dei relè a stato solido richiede la comprensione del momento in cui il dispositivo si accende effettivamente.
Tabella comparativa dei tipi di commutazione
Tipo di commutazione | Applicazione di carico ideale | Vantaggio chiave | Caso d"uso comune |
|---|---|---|---|
Croce Zero | Carichi resistivi (riscaldatori) | Riduce al minimo le EMI e le correnti di picco | Forni industriali |
Accensione casuale | Carichi induttivi (motori) | Risposta immediata, evita ritardi di fase | Dimmerazione ad angolo di fase, solenoidi |
I relè zero-cross attendono che l"onda sinusoidale CA raggiunga zero volt prima di attivarsi. Ciò riduce al minimo le interferenze elettromagnetiche (EMI). I relè ad accensione casuale si attivano nel millisecondo esatto in cui ricevono un segnale di controllo. Gestiscono meglio i carichi induttivi perché evitano problemi di fase ritardata.
L’approvvigionamento di componenti inaffidabili crea enormi rischi di approvvigionamento. È necessario valutare il partner di produzione con la stessa rigore del componente.
I fornitori affidabili forniscono dati tecnici completi. Non si nascondono dietro vaghi termini di marketing. Cerca curve di declassamento dettagliate, dati precisi sulla resistenza termica (misurati in °C/W) e metriche comprovate MTBF (Mean Time Between Failures). Se un fornitore non dispone di questa documentazione, i suoi prodotti rappresentano un grave rischio di integrazione.
I componenti industriali devono soddisfare rigorose linee guida di sicurezza. Verificare tutti i marchi di conformità. Le certificazioni UL, CSA e CE garantiscono che il componente soddisfi rigorosi standard ambientali e di sicurezza industriale. Test indipendenti prevengono incendi elettrici catastrofici e problemi di responsabilità.
L’assistenza tecnica è profondamente importante. Le applicazioni complesse richiedono calcoli termici sfumati e profili di carico dettagliati. Un fornitore di relè a stato solido di qualità superiore offre accesso diretto agli ingegneri applicativi. Ti aiutano a eseguire simulazioni termiche e a verificare il coordinamento dei fusibili prima di finalizzare il progetto.
La stabilità della catena di fornitura impedisce l’arresto della linea di produzione. Valutare i protocolli di test in batch del produttore. Testano ogni unità sotto carico? Termini di garanzia chiari riducono anche il rischio di approvvigionamento. Una garanzia di qualità costante garantisce che i sistemi distribuiti funzionino in modo affidabile anno dopo anno.
La perdita di prestazioni dell"SSR è altamente prevedibile e prevenibile attraverso un"accurata profilazione del carico e una progettazione termica.
Dai la priorità alle schede tecniche che riflettono le temperature effettive del tuo armadio e le condizioni transitorie. Non progettare mai basandosi esclusivamente sui valori massimi di laboratorio.
Implementa sempre fusibili a semiconduttore ultraveloci e dissipatori di calore di dimensioni adeguate per proteggere i tuoi investimenti.
Consultare il supporto tecnico per rivedere le caratteristiche specifiche del carico prima di finalizzare l"approvvigionamento di massa o l"integrazione del sistema.
R: Picchi di sovratensione o stress termico estremo fondono fisicamente la giunzione interna del silicio. Una volta che il materiale semiconduttore si scioglie, si fonde insieme. Ciò cortocircuita permanentemente la connessione, costringendo il relè a rimanere saldamente bloccato nella posizione "acceso" indipendentemente dagli input di controllo.
R: I multimetri standard non sono sufficienti perché tutti gli SSR presentano naturalmente una corrente di dispersione minore quando sono spenti. È necessario testare il relè sotto un carico attivo. Misurare la caduta di tensione diretta sui terminali di uscita mentre sono eccitati. Una deviazione significativa dal valore della scheda tecnica indica un grave degrado interno.
R: Sì. I tiristori interni richiedono una corrente di mantenimento specifica per rimanere agganciati. Inoltre, la corrente di dispersione intrinseca può mantenere parzialmente energizzati carichi altamente sensibili e a bassa potenza (come LED o piccoli PLC) anche quando il relè si spegne. È necessario rispettare attentamente le specifiche.
