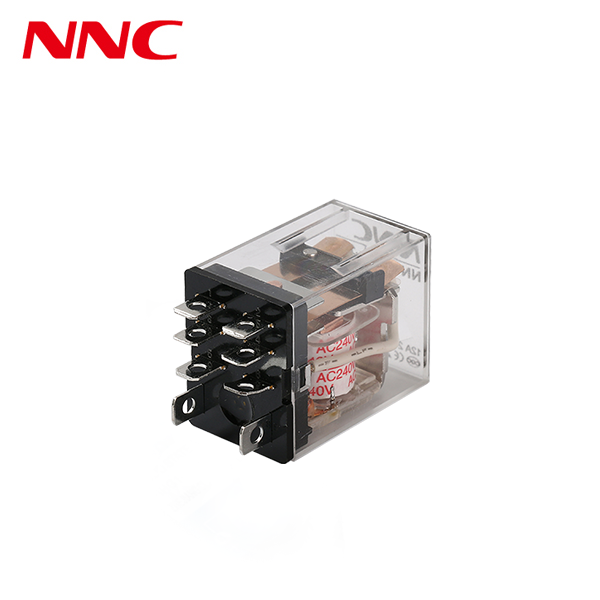

I tempi di inattività non pianificati provocano il caos nei sistemi industriali. Un singolo guasto del relè spesso comporta costose operazioni di risoluzione dei problemi del sistema. Ti costringe a una sostituzione improvvisa e reattiva dell"attrezzatura. Dobbiamo riconoscere in anticipo una dura realtà ingegneristica. Poiché sono dispositivi elettromeccanici, i relè possiedono intrinsecamente una durata di vita limitata. Le parti mobili si deteriorano nel tempo. I contatti elettrici si erodono sotto carichi pesanti.
La vera affidabilità non deriva solo dalla manutenzione post-implementazione. Richiede un approccio globale. Hai bisogno di una gestione proattiva del ciclo di vita. È necessario applicare rigorosi protocolli di risoluzione dei problemi. Richiede inoltre la selezione delle specifiche corrette durante la fase iniziale di approvvigionamento. Questo articolo esplora come massimizzare la durata operativa. Imparerai a identificare accuratamente i principali meccanismi di guasto. Tratteremo l"assistenza a livello di assemblaggio e i test diagnostici sistematici. Infine, scoprirai perché la selezione del fornitore determina la stabilità del circuito a lungo termine.
Prevedibilità del ciclo di vita: il monitoraggio di routine della resistenza dei contatti e delle cadute di tensione può prevedere i guasti prima che interrompano il funzionamento del sistema.
Controllo ambientale: un'adeguata pulizia post-saldatura e una gestione termica riducono significativamente l'usura prematura nelle applicazioni a servizio continuo.
Allineamento delle specifiche: specifiche eccessive o disallineamenti dei tipi di carico sono una delle principali cause di stress sui relè; l'abbinamento esatto dei carichi operativi è la misura preventiva definitiva.
Supporto al fornitore: la collaborazione con un fornitore trasparente garantisce l'accesso a modelli di degrado accurati e scorte di ricambio affidabili.
Ogni strategia di manutenzione inizia con la comprensione del modo in cui i componenti si guastano. La commutazione ad alta corrente crea reazioni fisiche aggressive all"interno dell"involucro. I carichi induttivi si rivelano particolarmente gravosi per la meccanica interna. Quando i contatti si aprono per interrompere la corrente, l"aria tra di loro si ionizza. Ciò genera enormi archi elettrici. Questi archi vaporizzano il materiale di contatto in lega d"argento.
Su queste superfici metalliche si forma quindi un accumulo di carbonio. Nel tempo, la resistenza elettrica aumenta notevolmente. Ciò costringe il relè di potenza a surriscaldarsi durante il normale funzionamento. Il metallo si trasferisce da un lato all'altro. Distrugge le superfici lisce di accoppiamento necessarie per una conduttività efficiente.
Il funzionamento continuo introduce un grave stress termico. Il riscaldamento della bobina è un sottoprodotto inevitabile del mantenimento dei contatti chiusi. Le temperature ambientali del PCB si aggiungono a questo calore interno. Insieme, degradano incessantemente l’isolamento interno. Le molle di ritorno meccanico perdono tempra e tensione. L"involucro in plastica potrebbe anche deformarsi sotto un carico termico prolungato.
Dobbiamo definire chiaramente la differenza tra cicli di vita meccanici ed elettrici. La vita meccanica è di decine di milioni di cicli di commutazione. Tuttavia, ciò presuppone che non esista alcun carico elettrico tra i contatti. La vita elettrica è notevolmente più breve. Raramente supera i 100.000 cicli quando funziona alla massima capacità nominale. Il funzionamento continuo vicino ai limiti massimi di commutazione accelera rapidamente questa usura meccanica.
La mancata definizione di questi fattori di degrado crea enormi rischi di implementazione. I programmi di manutenzione preventiva diventano poco più che supposizioni. È necessario documentare le normali temperature operative. Dovresti anche registrare le frequenze di commutazione standard per prevedere con precisione i punti di guasto.
Registrare le temperature ambientali dell"involucro durante i periodi di picco di carico.
Registrare i cicli di commutazione giornalieri previsti per i circuiti ad alto carico.
Stabilire un valore di riferimento accettabile per le temperature operative della bobina.
La manutenzione dei componenti inizia direttamente sulla catena di montaggio. I protocolli di pulizia post-saldatura rimangono fondamentali per l"affidabilità a lungo termine. I residui di flusso migrano facilmente nei relè non sigillati durante la produzione di PCB. Ciò contamina gravemente i contatti. È necessario distinguere tra custodie a tenuta di flusso e custodie completamente a tenuta di lavaggio.
Le unità a tenuta di lavaggio resistono ai lavaggi acquosi aggressivi. Utilizzano alloggiamenti in plastica completamente sigillati. Le unità a tenuta di flusso resistono solo al flusso dell"onda di saldatura dal basso. Non sopravvivono alla full immersion. Non lavare i componenti a tenuta di flusso utilizzando spray ad alta pressione. L"ingresso di liquidi rovina immediatamente il meccanismo interno.
Il controllo ambientale previene il degrado lento e invisibile. Polvere e umidità penetrano negli alloggiamenti non ermetici. I gas corrosivi ossidano rapidamente i contatti d"argento. Valuta regolarmente il tuo ambiente operativo. Se la tua attrezzatura viene utilizzata in impianti agricoli o chimici, hai bisogno di componenti sigillati. Gli ambienti ad elevata umidità richiedono un attento monitoraggio dell"integrità dielettrica.
Le vibrazioni distruggono la stabilità del montaggio nel tempo. Lo shock meccanico continuo sul PCB allenta le terminazioni di saldatura. Causa forti vibrazioni da contatto. Le vibrazioni portano a rapidi microarchi. È necessario delineare i programmi periodici di ispezione fisica. Considerare valutazioni di invasatura o rivestimento conforme per ambienti estremi.
Applicazione del rivestimento conforme direttamente sulle prese d"aria dei relè non sigillate.
Utilizzo di lavatrici ad ultrasuoni su schede contenenti componenti elettromeccanici.
Ignorare la risonanza delle vibrazioni a bassa frequenza durante il montaggio della scheda.
I dispositivi che invecchiano richiedono controlli sistematici e misurabili. I test di resistenza della bobina forniscono una solida base diagnostica. La resistenza della bobina viene misurata rispetto ai parametri della scheda tecnica. Un calo significativo della resistenza suggerisce un cortocircuito parziale della bobina. Un aumento indica il degrado del cavo o l"ossidazione del terminale. Per questi controlli utilizzare un multimetro di precisione.
L'analisi della caduta di tensione di contatto rimane altamente efficace. Si misura la caduta in millivolt sui contatti chiusi sotto carico attivo. Questo rappresenta l’indicatore più affidabile della salute del contatto. Un'elevata caduta di tensione significa che esiste un grave accumulo di carbonio. Puoi tenere traccia di questa lettura nel corso dei mesi per prevedere eventuali guasti. Un relè di potenza PCB in buone condizioni mostra una caduta di tensione bassa e stabile.
Stabilisci una chiara logica di sostituzione per i tuoi tecnici. Decidi quando sostituire un"unità difettosa anziché riparare il circuito circostante. L"approvvigionamento di componenti sostitutivi richiede la massima attenzione. Verificare sempre prima la compatibilità del pinout. Verificare con precisione l"allineamento dell"impronta. Una sostituzione incompatibile danneggia l"intera scheda.
Risoluzione dei problemi del quadro diagnostico
Test diagnostico | Metodo di prova | Intervallo normale | Segnale di avvertimento |
|---|---|---|---|
Resistenza della bobina | Multimetro sui pin della bobina a 20°C | Entro ±10% della scheda tecnica | Deviazione superiore al 15%. |
Caduta di tensione | Lettura in millivolt su contatti chiusi | Sotto 50 mV con carico di 1 A | Tendenza al rialzo costante oltre i 100 mV |
Contatta Chatter | Monitoraggio tramite oscilloscopio durante l"accensione | Meno di 5 millisecondi | Rimbalzo prolungato o chiusura irregolare |
Resistenza di isolamento | Test megaohmetro a 500 V CC | Oltre 1000 megaohm | Calo improvviso sotto i 100 megaohm |
Specifiche adeguate riducono attivamente i futuri oneri di manutenzione. L'adattamento del carico è una necessità assoluta. L'utilizzo di un relè di potenza per uso generico a bobina singola richiede l'esatto allineamento del carico. I carichi resistivi, capacitivi e induttivi si comportano in modo molto diverso. I carichi resistivi agiscono in modo prevedibile. I carichi induttivi e capacitivi no. Carichi non corrispondenti causano una saldatura dei contatti accelerata.
Le considerazioni attuali sull"afflusso determinano le valutazioni dei contatti iniziali. I picchi transitori si verificano continuamente all"accensione. Motori e condensatori assorbono massicci picchi iniziali. Questi picchi possono colpire dieci volte la normale corrente di funzionamento. Sono necessarie valutazioni iniziali più elevate per sopravvivere a questi picchi. Ciò vale anche se la corrente di stato stazionario rimane piuttosto bassa.
È necessario inquadrare le specifiche del relè di potenza PCB come strumenti di manutenzione preventiva. L'elevata rigidità dielettrica impedisce il tracciamento elettrico. Impedisce lo sviluppo di cortocircuiti durante il funzionamento a lungo termine. L'elevato isolamento tra bobina e contatti protegge i microcontrollori sensibili.
Gli ingegneri devono applicare una rigorosa logica di selezione durante la progettazione. Dai priorità ai parametri operativi effettivi rispetto all"amperaggio massimo grezzo. Osserva attentamente la frequenza di commutazione. Valutare attentamente il tipo di carico specifico. Considera le fluttuazioni della temperatura ambiente. Specificare eccessivamente un componente a volte crea problemi. Un massiccio relè da 30 A potrebbe non riuscire a interrompere in modo affidabile un minuscolo segnale da 10 milliAmp.
Carichi resistivi: riscaldatori e illuminazione semplice. Mostrano una corrente di spunto minima.
Carichi induttivi: Motori e solenoidi. Creano forti archi elettrici dopo la disconnessione.
Carichi capacitivi: Filtri di alimentazione. Generano enormi picchi di corrente all'accensione.
La tua catena di fornitura influenza direttamente la stabilità dell"hardware. La tracciabilità e la coerenza della produzione sono vitali. La variazione tra i lotti di produzione rovina i programmi di manutenzione preventiva. Se un lotto dura 100.000 cicli e il successivo ne dura 20.000, la prevedibilità svanisce. Evidenziare la necessità di un rigoroso controllo di qualità da parte del produttore.
I fornitori credibili offrono dati dettagliati e accessibili sul ciclo di vita. Un di alta qualità fornitore di relè di potenza per PCB condivide apertamente le curve di vita elettrica previste. Mostrano i dati sulle prestazioni sotto carichi variabili. Non si limitano a pubblicare gli scenari migliori di carico resistivo. Forniscono parametri realistici per ambienti industriali difficili.
Le capacità di riferimento incrociato sono altrettanto vitali per la manutenzione a lungo termine. Valutare i fornitori in base al loro supporto legacy. Fornitori eccellenti forniscono sostituzioni immediate per i componenti a fine vita. La compatibilità pin per pin è essenziale. Ciò riduce al minimo i costi di riprogettazione. Mantiene le macchine in funzione senza richiedere revisioni importanti della scheda.
La trasparenza crea fiducia tra i tecnici. I fornitori dovrebbero dettagliare chiaramente i loro materiali di contatto. Devono spiegare le loro metodologie di test. La collaborazione con un fornitore affidabile funge da estensione del reparto di manutenzione.
La manutenzione funziona come un processo olistico. Si estende interamente dalle specifiche iniziali alla risoluzione dei problemi sul campo. L"assistenza post-distribuzione da sola non può garantire l"affidabilità dell"hardware. È necessario comprendere la fisica dell"arco da contatto e del degrado termico. È inoltre necessario implementare pratiche di pulizia sicure dell"assemblaggio.
La strategia di manutenzione più efficace combina due approcci. Sono necessari test diagnostici di routine, concentrandosi in particolare sulla caduta di tensione e sulla resistenza della bobina. È inoltre necessaria una rigorosa valutazione anticipata dei componenti. Non selezionare mai un componente basandosi esclusivamente sulla sua corrente nominale massima.
Gli ingegneri e i team di procurement dovrebbero agire immediatamente. Controlla oggi stesso i tuoi attuali tassi di guasto dei relè. Consulta le curve del ciclo di vita del tuo fornitore per i componenti esistenti. Rivedi i requisiti delle specifiche per tutte le prossime revisioni della scheda per garantire una perfetta corrispondenza del carico.
R: Sì, ma richiede un"attenta gestione termica. È necessario operare ben al di sotto della corrente nominale massima. Dovresti anche selezionare tensioni di mantenimento della bobina specifiche. La caduta di tensione dopo l"attivazione riduce significativamente la generazione continua di calore all"interno dell"involucro.
R: È necessario conoscere la differenza tra relè a prova di lavaggio e relè a prova di flusso. Le custodie a tenuta di lavaggio sono completamente sigillate e resistono alla pulizia acquosa. Le unità a prova di flusso non sono sigillate. Evitare l"uso di solventi aggressivi o la pulizia ad ultrasuoni su componenti elettromeccanici non sigillati. L"ingresso di liquidi contaminerà i contatti.
R: Cercare una caduta di tensione crescente sui contatti chiusi sotto carico. Questa lettura indica un significativo degrado del contatto. Rivela l’accumulo nascosto di carbonio molto prima che si verifichi il guasto totale. La sostituzione dell"unità in questa fase previene tempi di inattività imprevisti del sistema.
