Il relè di potenza intermedio miniaturizzato LY2 è un componente elettromagnetico compatto e versatile che funziona secondo il principio dell'elettromagnetismo.È costituito da una bobina, un'armatura e una serie di contatti.Quando viene applicata una corrente alla bobina, si genera un campo magnetico che attrae l'armatura, provocando la chiusura o l'apertura dei contatti, controllando così il flusso di corrente nel circuito.
Con una capacità di commutazione fino a 15 A, il relè LY2 è in grado di gestire in modo efficace i sistemi elettrici più impegnativi.La sua elevata capacità di potenza lo rende adatto per applicazioni che richiedono una commutazione robusta e affidabile, come macchinari industriali, sistemi di automazione, controlli HVAC e altro ancora.
Il relè LY2 offre da 1 a 4 poli di contatto, garantendo flessibilità nel controllo e nella configurazione del circuito.Questa caratteristica consente applicazioni versatili e consente al relè di gestire vari carichi elettrici.
Dotato di terminali PCB, il relè LY2 offre connessioni comode e sicure ai circuiti stampati.Questa caratteristica semplifica il processo di installazione e garantisce collegamenti elettrici affidabili e stabili.È particolarmente vantaggioso per le applicazioni che richiedono design compatti e poco ingombranti.
Una delle caratteristiche degne di nota del relè LY2 è la sua robustezza e lunga durata.È progettato per resistere ad ambienti difficili e fornire prestazioni costanti in condizioni difficili.Questa affidabilità garantisce il funzionamento efficiente del relè per un periodo prolungato.
Il relè LY2 è ampiamente utilizzato in una vasta gamma di settori grazie alle sue dimensioni compatte, all'elevata capacità di potenza e alla funzionalità versatile.Trova applicazioni nell'automazione industriale, nei controlli dei motori, nei sistemi HVAC, nei controlli dell'illuminazione e altro ancora.Le sue prestazioni affidabili e la facilità di installazione lo rendono la scelta preferita da ingegneri e tecnici.
In sintesi, il relè di potenza intermedio miniaturizzato LY2 è un componente elettromagnetico compatto e versatile che offre elevata capacità di potenza, capacità di commutazione fino a 15 A, da 1 a 4 poli di contatto e terminali PCB.Il suo principio di funzionamento, l'ampia gamma di applicazioni e caratteristiche notevoli come la durata e la facilità di installazione lo rendono una soluzione affidabile ed efficiente per varie esigenze di controllo elettrico.Affidati al relè LY2 per offrire prestazioni ottimali e garantire un funzionamento efficiente dei tuoi sistemi elettronici.
68A-2Z(LY2)
Dimensione | 27,3 mm*21 mm*35 mm | |

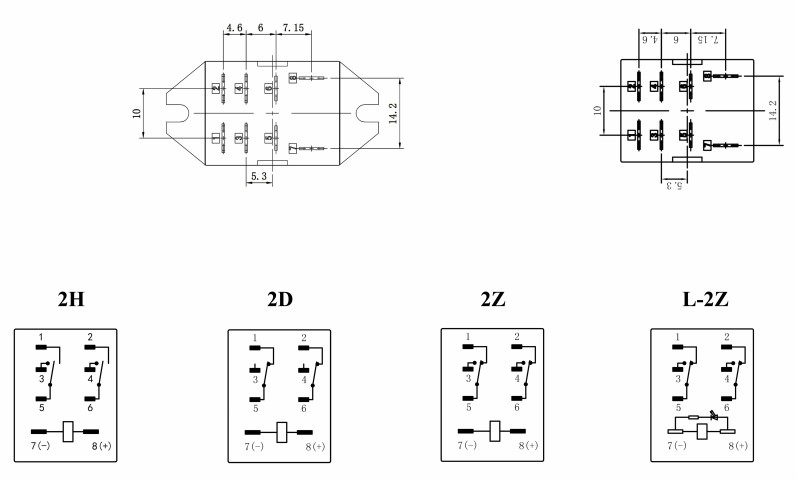

Funzione di contatto | Modulo | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Carico nominale | 12A | |
Tensione di commutazione massima | 240 V CA/28 V CC | |
Resistenza di contatto | ≤100mΩ | |
Materiale | Lega di Ag (AgSnO2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Voltaggio operativo (23℃) | CC: ≤75%*Tensione nominale, CA: ≤80%*Tensione nominale | |
Tensione di rilascio (23 ℃) | CC:≥10%*Tensione nominale, CA:≥30%*Tensione nominale | |
Voltaggio massimo (23℃) | 110%*Tensione nominale | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzazione consentita) | |
Potenza della bobina | CC: 0,9 W, CA: 1,2 VA | |
Orario di ritiro | ≤15 ms | |
Tempo di rilascio | ≤10 ms | |
Rigidità dielettrica | Tra contatti aperti dello stesso polo | 1000 V CA per 1 minuto |
Tra contatti di polo diverso | 1000 V CA per 1 minuto | |
Tra contatti e bobina | 1500 V CA per 1 minuto/4500 V CA per 1 minuto | |
Resistenza di isolamento | ≥100 mΩ(500 VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106KPa | |
Resistenza agli urti | 10G (impulso a semionda sinusoidale: 11 ms) | |
Resistenza alle vibrazioni | 10-55 Hz (doppia ampiezza: 1,5 mm) | |

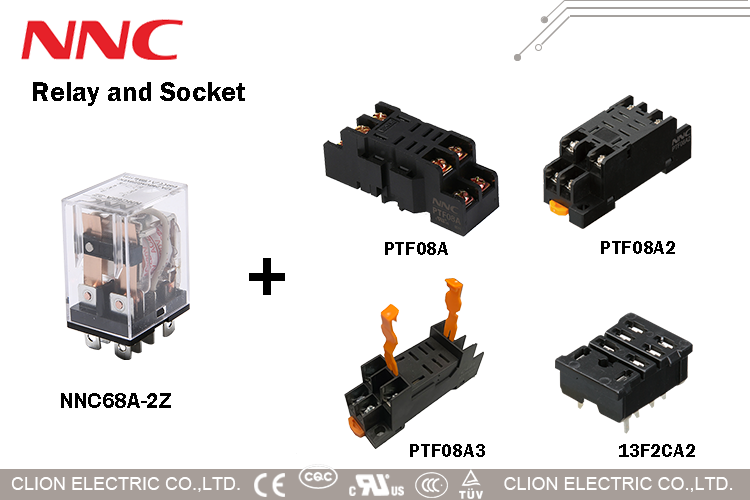

Installazione | PCB o presa con guida DIN | |
Peso | ca.35 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 600 pezzi/scatola, GW: 21 kg, NW 20 kg, dimensione (mm): 330×310×345 |
Il relè di potenza intermedio miniaturizzato LY2 è un componente elettromagnetico compatto e versatile che funziona secondo il principio dell'elettromagnetismo.È costituito da una bobina, un'armatura e una serie di contatti.Quando viene applicata una corrente alla bobina, si genera un campo magnetico che attrae l'armatura, provocando la chiusura o l'apertura dei contatti, controllando così il flusso di corrente nel circuito.
Con una capacità di commutazione fino a 15 A, il relè LY2 è in grado di gestire in modo efficace i sistemi elettrici più impegnativi.La sua elevata capacità di potenza lo rende adatto per applicazioni che richiedono una commutazione robusta e affidabile, come macchinari industriali, sistemi di automazione, controlli HVAC e altro ancora.
Il relè LY2 offre da 1 a 4 poli di contatto, garantendo flessibilità nel controllo e nella configurazione del circuito.Questa caratteristica consente applicazioni versatili e consente al relè di gestire vari carichi elettrici.
Dotato di terminali PCB, il relè LY2 offre connessioni comode e sicure ai circuiti stampati.Questa caratteristica semplifica il processo di installazione e garantisce collegamenti elettrici affidabili e stabili.È particolarmente vantaggioso per le applicazioni che richiedono design compatti e poco ingombranti.
Una delle caratteristiche degne di nota del relè LY2 è la sua robustezza e lunga durata.È progettato per resistere ad ambienti difficili e fornire prestazioni costanti in condizioni difficili.Questa affidabilità garantisce il funzionamento efficiente del relè per un periodo prolungato.
Il relè LY2 è ampiamente utilizzato in una vasta gamma di settori grazie alle sue dimensioni compatte, all'elevata capacità di potenza e alla funzionalità versatile.Trova applicazioni nell'automazione industriale, nei controlli dei motori, nei sistemi HVAC, nei controlli dell'illuminazione e altro ancora.Le sue prestazioni affidabili e la facilità di installazione lo rendono la scelta preferita da ingegneri e tecnici.
In sintesi, il relè di potenza intermedio miniaturizzato LY2 è un componente elettromagnetico compatto e versatile che offre elevata capacità di potenza, capacità di commutazione fino a 15 A, da 1 a 4 poli di contatto e terminali PCB.Il suo principio di funzionamento, l'ampia gamma di applicazioni e caratteristiche notevoli come la durata e la facilità di installazione lo rendono una soluzione affidabile ed efficiente per varie esigenze di controllo elettrico.Affidati al relè LY2 per offrire prestazioni ottimali e garantire un funzionamento efficiente dei tuoi sistemi elettronici.
68A-2Z(LY2)
Dimensione | 27,3 mm*21 mm*35 mm | |
Funzione di contatto | Modulo | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Carico nominale | 12A | |
Tensione di commutazione massima | 240 V CA/28 V CC | |
Resistenza di contatto | ≤100mΩ | |
Materiale | Lega di Ag (AgSnO2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Voltaggio operativo (23℃) | CC: ≤75%*Tensione nominale, CA: ≤80%*Tensione nominale | |
Tensione di rilascio (23 ℃) | CC:≥10%*Tensione nominale, CA:≥30%*Tensione nominale | |
Voltaggio massimo (23℃) | 110%*Tensione nominale | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzazione consentita) | |
Potenza della bobina | CC: 0,9 W, CA: 1,2 VA | |
Orario di ritiro | ≤15 ms | |
Tempo di rilascio | ≤10 ms | |
Rigidità dielettrica | Tra contatti aperti dello stesso polo | 1000 V CA per 1 minuto |
Tra contatti di polo diverso | 1000 V CA per 1 minuto | |
Tra contatti e bobina | 1500 V CA per 1 minuto/4500 V CA per 1 minuto | |
Resistenza di isolamento | ≥100 mΩ(500 VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106KPa | |
Resistenza agli urti | 10G (impulso a semionda sinusoidale: 11 ms) | |
Resistenza alle vibrazioni | 10-55 Hz (doppia ampiezza: 1,5 mm) | |
Installazione | PCB o presa con guida DIN | |
Peso | ca.35 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 600 pezzi/scatola, GW: 21 kg, NW 20 kg, dimensione (mm): 330×310×345 |

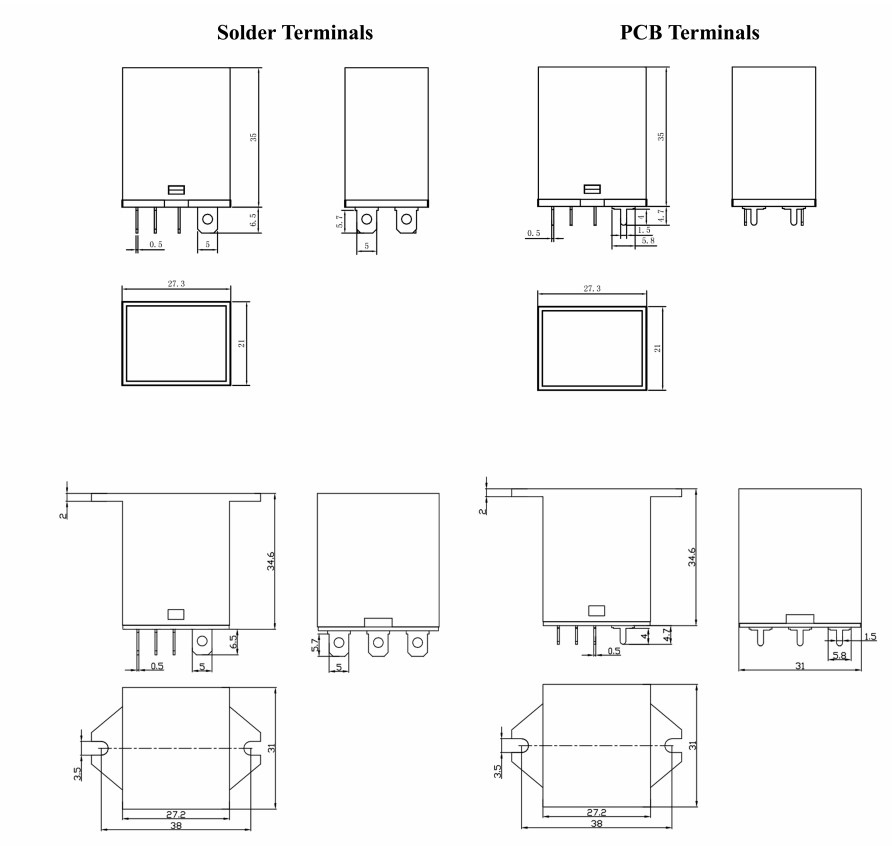

Dimensioni: 建议图fotoimmagine 150px*50px
