Il relè di potenza intermedio in miniatura è un componente compatto e versatile che funziona secondo il principio dell'elettromagnetismo.È costituito da una singola bobina, un'armatura e una serie di contatti.Quando viene applicata una corrente alla bobina, si genera un campo magnetico che attrae l'armatura, provocando la chiusura dei contatti e consentendo alla corrente di fluire attraverso il relè.Questo meccanismo consente al relè di agire come un interruttore, controllando il circuito in base alla presenza o all'assenza della corrente applicata.
Una delle caratteristiche principali di questo relè è la sua elevata capacità di potenza e capacità di commutazione fino a 15 A.Ciò lo rende adatto alla gestione di sistemi elettrici impegnativi, come macchinari industriali, controlli di motori, sistemi HVAC e altre applicazioni ad alta intensità energetica.
Il design a bobina singola di questo relè offre cablaggio e installazione semplificati.Riduce la complessità del circuito e garantisce un'integrazione più semplice in vari sistemi.Questo design aiuta inoltre a risparmiare spazio, rendendolo ideale per le applicazioni in cui i vincoli dimensionali rappresentano un problema.
Inoltre, questo relè è progettato per uso generico, rendendolo applicabile in un'ampia gamma di settori.Che si tratti di controllare macchinari industriali, elettronica di consumo, sistemi di illuminazione o applicazioni automobilistiche, questo relè dimostra la sua versatilità e affidabilità.
Oltre alle dimensioni compatte, alla capacità di elevata potenza e al design a bobina singola, questo relè offre anche altri notevoli vantaggi.È noto per la sua robustezza e la sua lunga durata, garantendo un funzionamento affidabile per un periodo prolungato.Vanta inoltre un basso consumo energetico, contribuendo all'efficienza energetica e al risparmio sui costi.
In sintesi, il relè di potenza intermedio in miniatura è un componente compatto e versatile che funziona secondo il principio dell'elettromagnetismo.Grazie all'elevata capacità di potenza, alla capacità di commutazione, al design a bobina singola e alle funzionalità generiche, fornisce una soluzione affidabile ed efficiente per un'ampia gamma di esigenze di controllo elettrico.Affidati a questo relè per offrire prestazioni ottimali e garantire un funzionamento efficiente dei tuoi sistemi elettronici.

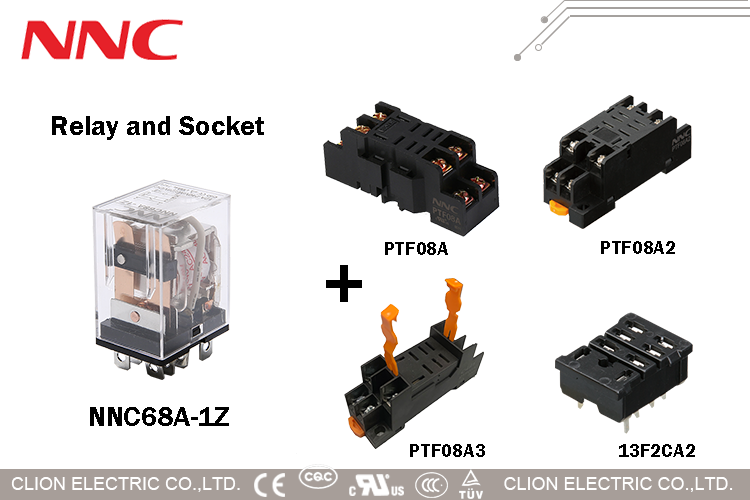

68A-1Z(LY1)
Dimensione | 27,3 mm*21 mm*35 mm | |
Funzione di contatto | Modulo | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Carico nominale | 15A | |
Tensione di commutazione massima | 240 V CA/28 V CC | |
Resistenza di contatto | ≤100mΩ | |
Materiale | Lega di Ag (AgSnO2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Voltaggio operativo (23℃) | CC: ≤75%*Tensione nominale, CA: ≤80%*Tensione nominale | |
Tensione di rilascio (23 ℃) | CC:≥10%*Tensione nominale, CA:≥30%*Tensione nominale | |
Voltaggio massimo (23℃) | 110%*Tensione nominale | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzazione consentita) | |
Potenza della bobina | CC: 0,9 W, CA: 1,2 VA | |
Orario di ritiro | ≤15ms | |
Tempo di rilascio | ≤10ms | |
Rigidità dielettrica | Tra contatti aperti dello stesso polo | 1000 V CA per 1 minuto |
Tra contatti di polo diverso | 1000 V CA per 1 minuto | |
Tra contatti e bobina | 1500 V CA per 1 minuto/4500 V CA per 1 minuto | |
Resistenza di isolamento | ≥100 mΩ(500 VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106KPa | |
Resistenza agli urti | 10G (impulso a semionda sinusoidale: 11 ms) | |
Resistenza alle vibrazioni | 10-55 Hz (doppia ampiezza: 1,5 mm) | |
Installazione | PCB o presa con guida DIN | |
Peso | ca.35 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 600 pezzi/scatola, GW: 22 kg, NW 21 kg, dimensione (mm): 330×310×345 |
Il relè di potenza intermedio in miniatura è un componente compatto e versatile che funziona secondo il principio dell'elettromagnetismo.È costituito da una singola bobina, un'armatura e una serie di contatti.Quando viene applicata una corrente alla bobina, si genera un campo magnetico che attrae l'armatura, provocando la chiusura dei contatti e consentendo alla corrente di fluire attraverso il relè.Questo meccanismo consente al relè di agire come un interruttore, controllando il circuito in base alla presenza o all'assenza della corrente applicata.
Una delle caratteristiche principali di questo relè è la sua elevata capacità di potenza e capacità di commutazione fino a 15 A.Ciò lo rende adatto alla gestione di sistemi elettrici impegnativi, come macchinari industriali, controlli di motori, sistemi HVAC e altre applicazioni ad alta intensità energetica.
Il design a bobina singola di questo relè offre cablaggio e installazione semplificati.Riduce la complessità del circuito e garantisce un'integrazione più semplice in vari sistemi.Questo design aiuta inoltre a risparmiare spazio, rendendolo ideale per le applicazioni in cui i vincoli dimensionali rappresentano un problema.
Inoltre, questo relè è progettato per uso generico, rendendolo applicabile in un'ampia gamma di settori.Che si tratti di controllare macchinari industriali, elettronica di consumo, sistemi di illuminazione o applicazioni automobilistiche, questo relè dimostra la sua versatilità e affidabilità.
Oltre alle dimensioni compatte, alla capacità di elevata potenza e al design a bobina singola, questo relè offre anche altri notevoli vantaggi.È noto per la sua robustezza e la sua lunga durata, garantendo un funzionamento affidabile per un periodo prolungato.Vanta inoltre un basso consumo energetico, contribuendo all'efficienza energetica e al risparmio sui costi.
In sintesi, il relè di potenza intermedio in miniatura è un componente compatto e versatile che funziona secondo il principio dell'elettromagnetismo.Grazie all'elevata capacità di potenza, alla capacità di commutazione, al design a bobina singola e alle funzionalità generiche, fornisce una soluzione affidabile ed efficiente per un'ampia gamma di esigenze di controllo elettrico.Affidati a questo relè per offrire prestazioni ottimali e garantire un funzionamento efficiente dei tuoi sistemi elettronici.
68A-1Z(LY1)
Dimensione | 27,3 mm*21 mm*35 mm | |
Funzione di contatto | Modulo | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Carico nominale | 15A | |
Tensione di commutazione massima | 240 V CA/28 V CC | |
Resistenza di contatto | ≤100mΩ | |
Materiale | Lega di Ag (AgSnO2) | |
Vita elettrica | ≥1*105 | |
Vita meccanica | ≥1*107 | |
Voltaggio operativo (23℃) | CC: ≤75%*Tensione nominale, CA: ≤80%*Tensione nominale | |
Tensione di rilascio (23 ℃) | CC:≥10%*Tensione nominale, CA:≥30%*Tensione nominale | |
Voltaggio massimo (23℃) | 110%*Tensione nominale | |
Tensione della bobina | DC6-220V, AC6-380V (personalizzazione consentita) | |
Potenza della bobina | CC: 0,9 W, CA: 1,2 VA | |
Orario di ritiro | ≤15ms | |
Tempo di rilascio | ≤10ms | |
Rigidità dielettrica | Tra contatti aperti dello stesso polo | 1000 V CA per 1 minuto |
Tra contatti di polo diverso | 1000 V CA per 1 minuto | |
Tra contatti e bobina | 1500 V CA per 1 minuto/4500 V CA per 1 minuto | |
Resistenza di isolamento | ≥100 mΩ(500 VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Umidità ambientale | 45%-75%UR | |
Pressione atmosferica | 86-106KPa | |
Resistenza agli urti | 10G (impulso a semionda sinusoidale: 11 ms) | |
Resistenza alle vibrazioni | 10-55 Hz (doppia ampiezza: 1,5 mm) | |
Installazione | PCB o presa con guida DIN | |
Peso | ca.35 g/pz | |
Imballaggio | Cartone con scatola di carta all'interno | 600 pezzi/scatola, GW: 22 kg, NW 21 kg, dimensione (mm): 330×310×345 |

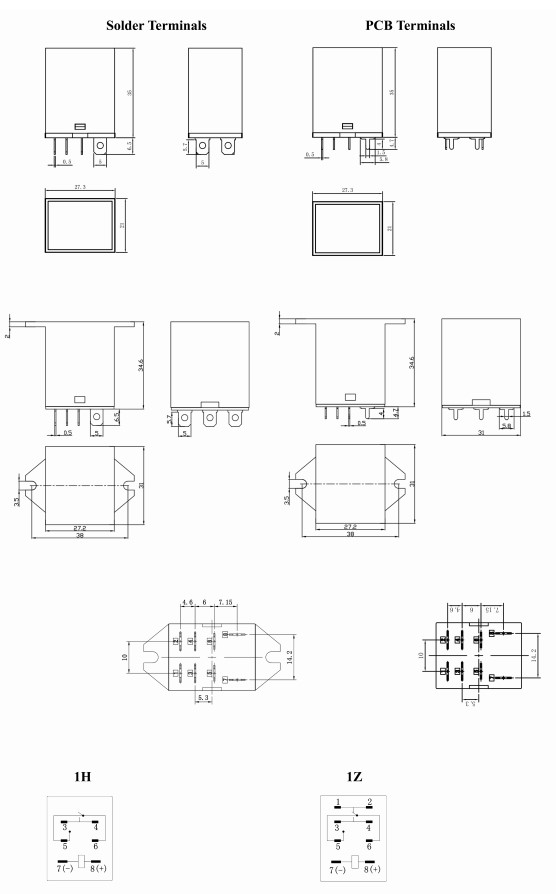

Dimensioni: 建议图fotoimmagine 150px*50px
