In che modo la portata dei contatti e il tipo di carico influiscono sulla scelta dei relè PCB

La selezione dei componenti spesso nasconde rischi invisibili. È possibile specificare un relè utilizzando i numeri della scheda tecnica nella riga superiore. Questa pratica comune porta spesso a guasti prematuri sul campo. Può anche causare un inutile aumento dei costi della distinta base. I team di ingegneri devono affrontare scelte cruciali durante la fase decisionale. Passare da un prototipo funzionale alla produzione in serie cambia tutto. È necessario spostare l"attenzione dalle specifiche teoriche ai comportamenti dei circuiti nel mondo reale. Le applicazioni del mondo reale raramente corrispondono alle condizioni ideali di laboratorio.

Per garantire affidabilità e conformità a lungo termine, i team di progettazione e approvvigionamento devono scavare più a fondo. È necessario valutare come funzionano nella pratica le caratteristiche specifiche del carico. Questi comportamenti elettrici unici alterano drasticamente la capacità di commutazione effettiva di un componente. Comprendere queste forze dinamiche previene guasti catastrofici. Inoltre, ottimizza il progetto sia in termini di prestazioni che di fattibilità della produzione. Continua a leggere per padroneggiare i principi di una solida selezione dei componenti.

Punti chiave

• Una corrente massima dichiarata su una scheda tecnica riflette in genere i carichi resistivi ideali; i carichi induttivi o capacitivi del mondo reale richiedono un declassamento aggressivo.
• Le correnti di spunto e i campi elettromagnetici di ritorno sono i fattori principali della saldatura dei contatti e degli archi, imponendo la necessità di materiali di contatto specifici.
• Le condizioni ambientali e i processi di produzione determinano i tipi di custodia, rendendo caratteristiche come la lavabilità fondamentali per la longevità dei componenti.
• La selezione richiede il bilanciamento dell'ingombro fisico, dei dati di resistenza specifici del carico e delle prestazioni termiche in stato stazionario.

L"illusione delle specifiche massime: perché la classificazione dei contatti dei relè PCB è condizionale

Gli ingegneri spesso cadono in una trappola comune quando leggono le specifiche. Gli amperaggi massimi rappresentano le condizioni di laboratorio ideali. I produttori di componenti testano quasi esclusivamente questi limiti utilizzando carichi puramente resistivi. Un carico puramente resistivo possiede un fattore di potenza pari a 1,0. Ciò significa che le forme d"onda di corrente e tensione rimangono perfettamente sincronizzate. Le applicazioni reali non operano quasi mai in queste condizioni perfette. Pertanto, una specificazione del titolo agisce solo come massimo teorico.

Molti team di progettazione tentano di superare questo divario nella realtà specificando eccessivamente. Potrebbero raddoppiare arbitrariamente la valutazione richiesta per creare un presunto "margine di sicurezza". Questo approccio introduce importanti inconvenienti. Aumenta inutilmente l"ingombro fisico della scheda. Inoltre, aumenta il consumo energetico della bobina, che genera calore in eccesso. In definitiva, questo margine arbitrario gonfia il costo unitario. Estendere questa mole a migliaia di unità di produzione comporta uno spreco di budget significativo.

Al contrario, una sottospecificazione crea risultati disastrosi sul campo. Ignorare tipi di carico specifici introduce modalità di guasto catastrofiche. Quando i contatti non sono in grado di gestire le sollecitazioni invisibili di un circuito, si degradano rapidamente. Forti archi elettrici sciolgono le superfici metalliche. La saldatura dei contatti fonde permanentemente il circuito chiuso. In alternativa, ripetuti microarchi creano un grave accumulo di carbonio. Questo carbonio crea un"elevata resistenza di contatto, che successivamente surriscalda il relè e distrugge la scheda circostante.

Valutazione delle caratteristiche del carico reale

Carichi di circuiti diversi si comportano in modi fondamentalmente diversi. È necessario abbinare il componente alla fisica elettrica dell"applicazione. Suddividere il tipo di carico fornisce il percorso più chiaro per la selezione affidabile dei componenti.

Carichi resistivi (la linea di base)

I carichi resistivi fungono da base di riferimento per la commutazione elettrica. Esempi comuni includono i riscaldatori d"ambiente standard e gli elementi di illuminazione tradizionali non LED. In queste applicazioni, corrente e tensione rimangono perfettamente in fase durante tutto il ciclo operativo.

Poiché il carico non presenta complessi picchi di accensione o contraccolpi allo spegnimento, la valutazione rimane semplice. di riferimento riportato nella scheda tecnica . In genere è possibile applicare Hai solo bisogno di margini di sicurezza standard e minimi. Se un riscaldatore assorbe 8 A, un contatto nominale da 10 A funzionerà in modo affidabile per tutta la sua durata meccanica. il valore nominale dei contatti del relè PCB

Carichi induttivi (rischio di archi elettrici)

I carichi induttivi introducono una significativa turbolenza elettrica. Gli esempi includono motori elettrici, solenoidi, trasformatori di potenza e compressori di refrigerazione. In questi circuiti la corrente è naturalmente in ritardo rispetto alla tensione.

È necessario concentrarsi principalmente sulla fase di interruzione. Quando il relè tenta di aprire il circuito, il campo magnetico che collassa rilascia l"energia immagazzinata. Ciò genera una massiccia forza elettromotrice posteriore (EMF). Questa EMF provoca gravi archi elettrici attraverso i contatti di apertura. L"arco plasma vaporizza letteralmente strati microscopici di metallo. Per sopravvivere a questo, è necessario declassare le specifiche di base dal 30% al 50%, a seconda del fattore di potenza misurato.

Carichi capacitivi e di lampada (il rischio di saldatura)

I carichi capacitivi sollecitano il componente nel momento esattamente opposto del ciclo. Gli esempi includono alimentatori a commutazione, driver di illuminazione a LED e condensatori di avviamento del motore. Questi dispositivi si comportano come serbatoi elettrici vuoti quando vengono accesi per la prima volta.

Ciò crea massicce correnti di spunto all"accensione. Un driver LED potrebbe assorbire una corrente stazionaria di soli 2 A. Tuttavia, lo spunto iniziale può raggiungere i 40 A per pochi millisecondi. Questa corrente estrema fonde le superfici di contatto al momento della chiusura, creando una saldatura permanente. Per i circuiti capacitivi, è necessario concentrarsi fortemente sul valore nominale massimo di chiusura/spunto del relè. Il limite della corrente termica continua è molto meno importante.

Tabella 1: Caratteristiche del tipo di carico e impatti sulla progettazione

Selezione dei materiali di contatto: allineamento della chimica con l"applicazione

La fisica elettrica impone che nessun metallo di contatto singolo funzioni per ogni applicazione. I produttori utilizzano la metallurgia avanzata per contrastare specifiche modalità di guasto. È necessario allineare la chimica del contatto con il profilo di carico.

Nichel Argento (AgNi)

• Applicazione Adatta: ideale per carichi stabili e resistivi e correnti a medio raggio.
• Vantaggi: Offre una resistenza di contatto incredibilmente bassa e stabile nel tempo. Funziona eccezionalmente bene nei circuiti di controllo standard.
• Vulnerabilità: è altamente suscettibile alla saldatura in condizioni di spunto elevato. Non utilizzare mai AgNi per carichi capacitivi di grandi dimensioni o avviamenti pesanti del motore.

Ossido di stagno d"argento (AgSnO2)

• Adatta all'applicazione: lo standard industriale dominante per la gestione di forti correnti di spunto e carichi induttivi.
• Vantaggi: Le particelle disperse di ossido di stagno interrompono il raggruppamento dell'argento fuso. Ciò crea un'elevata resistenza al trasferimento di materiale e alla saldatura a contatto.
• Vulnerabilità: presenta naturalmente una resistenza di contatto in stato stazionario leggermente superiore. Richiede una tensione di bagnatura leggermente superiore per perforare il suo strato superficiale.

Considerazioni sul carico minimo

Gli ingegneri spesso credono erroneamente che una potenza nominale elevata garantisca prestazioni a basso consumo. I relè di potenza standard falliscono miseramente nella commutazione di segnali di livello molto basso, spesso chiamati circuiti a secco. I contatti di potenza si basano su un arco elettrico minimo per bruciare l"ossidazione naturale della superficie. Senza questa tensione e corrente minime, lo strato di ossidazione funge da isolante. Il circuito mostrerà una resistenza infinita nonostante la chiusura fisica. Per i microcarichi è invece necessario specificare contatti di segnale rivestiti in oro.

Realtà ambientali e tipologie di involucri

Le specifiche elettriche rappresentano solo la metà del processo di selezione. L"ambiente fisico influenza fortemente la sopravvivenza dei componenti. I flussi di lavoro di produzione e i climi operativi determinano la scelta della custodia.

Considera i tuoi vincoli di produzione. L'assemblaggio moderno dei PCB spesso prevede la saldatura a onda automatizzata seguita da un lavaggio chimico aggressivo. Se la tua scheda viene sottoposta a questo processo, un relè PCB completamente sigillato diventa un requisito rigoroso. Le varianti non sigillate consentiranno l'ingresso di flusso liquido e detergenti. Una volta che il flusso ricopre i contatti interni, il relè fallirà immediatamente dopo l'implementazione.

Tuttavia, la sigillatura introduce problemi di dissipazione termica. Un involucro sigillato limita completamente il flusso d"aria interno. Quando si commutano correnti elevate, i contatti interni generano un calore significativo. Se si utilizza il dispositivo continuamente alla sua potenza massima all"interno di un involucro ad alta temperatura ambiente, si surriscalderà. È necessario eseguire attente valutazioni termiche per garantire che l"alloggiamento in plastica non si deformi o si sciolga.

Per bilanciare questi fattori, gli ingegneri utilizzano protocolli di ventilazione. Molti componenti resistenti al lavaggio presentano un piccolo pennino in plastica sull"involucro superiore. Una volta completate le fasi di saldatura ad onda e lavaggio chimico, i tecnici rompono questo pennino. Questa semplice azione apre l"involucro all"aria circostante. Consente la degassificazione dell"ozono e del carbonio generati durante gli archi elettrici quotidiani. Lo sfogo di questi gas corrosivi prolunga drasticamente la vita meccanica ed elettrica del componente.

Selezione di logiche e benchmarking dei componenti

Passare dalla teoria alla distinta base definitiva richiede un approccio strutturato. Le congetture lasciano il tuo progetto vulnerabile a guasti imprevedibili sul campo. Segui una logica di benchmarking sistematica per isolare il componente perfetto.

1. Calcolare lo scenario peggiore: non progettare in base a condizioni nominali. Identificare la corrente di spunto di picco assoluta durante un avviamento a freddo. Misurare la massima tensione di contraccolpo induttivo durante una disconnessione di emergenza. Il componente selezionato deve sopravvivere a questi transitori estremi.

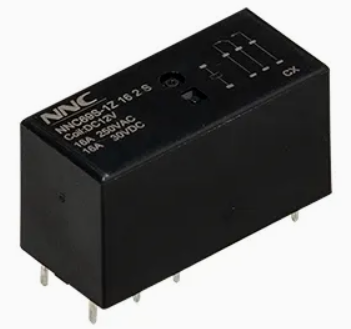

2. Riferimenti incrociati con impronte specializzate: valuta i fattori di forma standard del settore rispetto allo spazio fisico sulla tua scheda. Ad esempio, è necessario valutare se un profilo relè NNC69S si adatta ai propri vincoli spaziali. Allo stesso tempo, assicurarsi che l'ingombro offra le distanze di isolamento e di dispersione necessarie per l'isolamento della commutazione ad alta tensione.
3. Verifica le valutazioni di più agenzie: scopri come leggere i marchi standard delle agenzie di approvazione come UL, VDE e TUV. Un singolo componente fisico potrebbe avere valutazioni molto diverse a seconda dello standard di test regionale. Gli standard europei potrebbero valutare un contatto per 10 A a 50.000 cicli, mentre gli standard nordamericani valutano la parte identica per 8 A a 100.000 cicli. Abbina la valutazione specifica dell'agenzia ai requisiti di conformità del tuo mercato target.
4. Condurre test di affidabilità: non fare mai affidamento esclusivamente sui grafici delle schede tecniche per la convalida finale. Sottolineare la necessità di test di validazione in-circuit. Cattura oscillogrammi precisi dell'evento di commutazione utilizzando il carico effettivo. Queste forme d'onda elettriche reali confermeranno se i calcoli di declassamento erano accurati.

Conclusione

La valutazione di un componente di commutazione va ben oltre la lettura di un singolo numero di scheda tecnica. Rimane un esercizio per far corrispondere realtà di carico complesse a rigorosi limiti metallurgici. Le fasi di spunto, stato stazionario e interruzione applicano ciascuna forze distruttive diverse ai tuoi contatti.

Prima di finalizzare la distinta base, i team tecnici dovrebbero agire immediatamente. Innanzitutto, inserisci gli oscillogrammi nel circuito delle transizioni di carico specifiche per rivelare picchi transitori nascosti. Successivamente, verifica i tuoi esatti requisiti ambientali e di produzione per scegliere il tipo di custodia corretto. Infine, consulta direttamente i produttori di componenti per richiedere i dati della curva del ciclo di vita specifici per il tuo fattore di potenza misurato. L"adozione di queste misure proattive garantisce che il tuo prodotto offra una longevità impeccabile sul campo.

FAQ

D: Perché alcuni relè PCB hanno valori di contatto diversi per tensioni CA e CC?

R: La tensione CA attraversa naturalmente zero volt durante il suo ciclo. Questo passaggio per lo zero estingue naturalmente gli archi elettrici. La tensione continua, tuttavia, rimane costante. Ciò significa che gli archi CC durano molto più a lungo e bruciano a temperature significativamente più elevate. Pertanto, sono necessari valori di corrente drasticamente inferiori per la commutazione CC per evitare la distruzione immediata dei contatti.

D: Cosa significa "TV-8" o classificazioni simili sulla scheda tecnica di un relè?

R: Le classificazioni TV (come TV-5 o TV-8) sono standard di test UL specifici. Indicano che il componente è stato rigorosamente testato per resistere a massicce correnti di spunto capacitive. Questi picchi sono caratteristici dell"accensione di lampade al tungsteno o di alimentatori pesanti. Una valutazione TV dimostra che il componente possiede eccellenti capacità antisaldatura.

D: Posso utilizzare un relè ad alta potenza per commutare un segnale microamp molto piccolo?

R: Generalmente no. I contatti ad alta potenza si basano su una tensione e una corrente minime (note come corrente di bagnatura) per bruciare i microscopici strati di ossidazione. La commutazione di microcarichi con contatti di potenza non riesce a interrompere questa ossidazione. Ciò porta a una resistenza infinita e a un guasto del segnale. È necessario utilizzare invece relè di segnale rivestiti in oro.
