I relè a stato solido possono commutare carichi sia CA che CC?

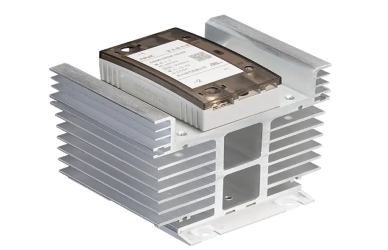

Un relè a stato solido (SSR) è un tipo avanzato di relè che utilizza componenti semiconduttori per commutare i circuiti elettrici, eliminando la necessità di parti meccaniche mobili. A differenza dei relè elettromeccanici tradizionali, gli SSR offrono velocità di commutazione più elevate, durata di vita più lunga, funzionamento più silenzioso e maggiore affidabilità. Questi relè sono ampiamente utilizzati sia nelle applicazioni industriali che di consumo per controllare dispositivi ad alta potenza, come motori, elementi riscaldanti e sistemi di illuminazione, con un'usura minima. Comprendere la capacità degli SSR di gestire carichi sia CA (corrente alternata) che CC (corrente continua) è fondamentale perché carichi diversi richiedono progettazioni e considerazioni specifiche per una commutazione efficiente. Riconoscere il funzionamento degli SSR nei sistemi CA e CC aiuta a garantire che venga selezionato il tipo di relè corretto per varie applicazioni, ottimizzando le prestazioni e la sicurezza in diversi settori.

Comprendere i relè a stato solido

1. Cos'è un relè a stato solido?

Un relè a stato solido (SSR) è un interruttore elettronico che utilizza componenti semiconduttori, come transistor o tiristori, per controllare i circuiti elettrici senza parti in movimento. Quando viene applicato un piccolo segnale di controllo, l'SSR attiva il semiconduttore, consentendo il flusso di corrente. Gli SSR sono comunemente utilizzati per commutazioni veloci, affidabili e silenziose in applicazioni industriali e di consumo.

2. Differenze chiave tra SSR e relè elettromeccanici

Meccanismo di commutazione :

Gli SSR utilizzano componenti elettronici per commutare i circuiti, mentre i relè elettromeccanici (EMR) si affidano a un elettromagnete per spostare i contatti.

Durabilità :

Gli SSR durano più a lungo perché non hanno parti meccaniche, mentre gli EMR si usurano nel tempo con movimenti meccanici ripetuti.

Velocità :

Gli SSR possono commutare più velocemente degli EMR, rendendoli ideali per applicazioni ad alta velocità.

Rumore :

Gli SSR funzionano silenziosamente, mentre gli EMR producono un 'clic' durante la commutazione.

Dimensioni e peso :

Gli SSR sono più piccoli e leggeri rispetto agli EMR, che sono più ingombranti a causa delle loro parti meccaniche.

3. Vantaggi degli SSR

Durata di vita più lunga :
gli SSR non hanno parti meccaniche, con conseguente minor numero di guasti e una durata di vita più lunga rispetto agli EMR.

Commutazione più rapida :
gli SSR offrono una commutazione rapida, rendendoli adatti per applicazioni ad alta velocità.

Funzionamento più silenzioso :
gli SSR funzionano silenziosamente, ideali per ambienti sensibili al rumore.

Efficienza energetica :
gli SSR sono più efficienti dal punto di vista energetico e generano meno calore degli EMR.

Affidabilità :
gli SSR sono più affidabili in ambienti difficili grazie al minor numero di parti mobili.

I relè a stato solido possono commutare carichi sia CA che CC?

I relè a stato solido (SSR) sono dispositivi versatili in grado di gestire carichi sia CA (corrente alternata) che CC (corrente continua). Tuttavia, la progettazione e il funzionamento degli SSR per applicazioni CA e CC sono distinti a causa delle diverse caratteristiche dei circuiti CA e CC. Di seguito è riportata una spiegazione di come gli SSR sono progettati per ciascun tipo di carico e delle sfide associate alla commutazione di CA rispetto a CC.

1. Commutazione del carico CA

Come gli SSR gestiscono i carichi CA :
gli SSR progettati per carichi CA utilizzano in genere componenti come triac o tiristori. Questi dispositivi a semiconduttore consentono alla corrente di fluire in entrambe le direzioni, il che è essenziale per i circuiti CA. Gli SSR rilevano il punto di passaggio per lo zero della forma d'onda CA per accendere e spegnere il relè, garantendo una commutazione fluida con una perdita di potenza minima ed evitando correnti di spunto.

Applicazioni comuni nei sistemi CA :
gli SSR sono ampiamente utilizzati per controllare dispositivi ad alta potenza nei sistemi alimentati in CA, tra cui:

Sistemi HVAC : controllo dei compressori e dei ventilatori dell'aria condizionata.

Controllo dell'illuminazione : regolazione dello stato di accensione/spegnimento di grandi sistemi di illuminazione.

Riscaldatori : gestione della potenza degli elementi riscaldanti.

Motori : per controllare le operazioni di avvio/arresto del motore.

2. Commutazione del carico CC

Come gli SSR controllano i circuiti CC :
gli SSR per applicazioni CC utilizzano MOSFET o IGBT (transistor bipolari a gate isolato) per commutare i carichi CC. A differenza della CA, la CC scorre in una direzione, quindi questi relè sono progettati per gestire la corrente continua in un'unica direzione. Nei circuiti CC, gli SSR devono essere in grado di gestire le sfide inerenti alla commutazione della CC, come evitare la formazione di archi quando il circuito è interrotto.

Perché sono necessari SSR specifici per i carichi CC :
i carichi CC rappresentano una sfida perché la corrente non scende naturalmente a zero come nei sistemi CA. Quando si spegne un circuito CC, la corrente può causare archi elettrici attraverso i contatti dell'interruttore, che nel tempo potrebbero danneggiare l'SSR. Pertanto, gli SSR in corrente continua sono costruiti con valori di tensione e corrente più elevati per gestire queste sollecitazioni. Inoltre, componenti specializzati come i circuiti snubber vengono spesso utilizzati per sopprimere i picchi di tensione durante la commutazione di carichi CC.

3. Sfide nel passaggio da AC a DC

Differenze di tensione e corrente :

Circuiti CA : nei circuiti CA, la tensione e la corrente si alternano e scendono naturalmente a zero alla fine di ogni ciclo. Ciò rende la commutazione dei carichi CA meno stressante per i relè, poiché la corrente si 'azzera' naturalmente quando l'interruttore viene aperto.

Circuiti CC : nei circuiti CC, la corrente scorre in una direzione e non scende naturalmente a zero. Ciò rende più difficile interrompere il circuito senza causare danni. Gli SSR per la commutazione CC devono gestire picchi di corrente e tensione continui, che sono più impegnativi rispetto ai circuiti CA.

Meccanismi di commutazione :

Commutazione CA : gli SSR per circuiti CA utilizzano in genere una commutazione basata su triac, che consente loro di commutare in entrambe le direzioni e trarre vantaggio dal rilevamento del passaggio per lo zero per ridurre il rumore di commutazione e l'usura dei componenti.

Commutazione CC : gli SSR per circuiti CC richiedono MOSFET o IGBT, progettati specificamente per gestire il flusso di corrente unidirezionale e le elevate velocità di commutazione dei circuiti CC.

Dissipazione del calore :
gli SSR CC possono generare più calore degli SSR CA a causa della maggiore corrente continua che gestiscono. Un dissipatore di calore e una gestione termica adeguati sono essenziali per garantire un funzionamento efficiente nelle applicazioni CC.

Applicazioni degli SSR nei circuiti AC e DC

I relè a stato solido (SSR) sono ampiamente utilizzati nei circuiti CA e CC grazie alla loro commutazione veloce e affidabile, alla durata e all'efficienza. Di seguito sono riportate le applicazioni chiave in ciascun tipo di circuito:

1. Applicazioni CA

Sistemi HVAC :
gli SSR controllano compressori , ventilatori e pompe nei sistemi HVAC, fornendo una commutazione fluida e affidabile per la regolazione della temperatura e del flusso d'aria.

Controllo dell'illuminazione :
utilizzati nei sistemi di illuminazione commerciale e industriale, gli SSR commutano in modo efficiente i circuiti di illuminazione ad alta corrente e sono adatti anche per applicazioni di regolazione.

Elementi riscaldanti :
gli SSR vengono utilizzati per controllare gli elementi riscaldanti elettrici negli scaldacqua, nei forni e nei riscaldatori industriali, garantendo un controllo preciso della temperatura con un funzionamento silenzioso.

2. Applicazioni CC

Sistemi di energia solare :
gli SSR gestiscono la commutazione di pannelli solari, inverter e batterie, rendendoli ideali per il controllo dei carichi CC nei sistemi di energia rinnovabile.

Dispositivi alimentati a batteria :
nei dispositivi alimentati a batteria come i veicoli elettrici e gli alimentatori portatili, gli SSR garantiscono una distribuzione efficiente dell'energia e un funzionamento sicuro.

Circuiti automobilistici :
gli SSR vengono utilizzati nei sistemi di veicoli elettrici per il controllo di luci, motori e ventole, offrendo durata ed elevata affidabilità per le applicazioni automobilistiche.

Scegliere l'SSR giusto per la tua applicazione

La scelta del giusto relè a stato solido (SSR) garantisce un funzionamento sicuro, efficiente e affidabile nei circuiti CA o CC. Ecco una guida sui fattori chiave da considerare:

1. Fattori da considerare nella scelta degli SSR per circuiti CA o CC

Corrente nominale :
scegliere un SSR con una corrente nominale che supera la corrente di carico massima per prevenire il surriscaldamento e garantire la sicurezza.

Tensione nominale :
assicurarsi che la tensione nominale dell'SSR corrisponda o superi la tensione operativa del circuito.

Tipo di carico (CA o CC) :
gli SSR per i circuiti CA utilizzano generalmente triac o tiristori, mentre i MOSFET o gli IGBT vengono utilizzati per i circuiti CC, che richiedono componenti specializzati per una commutazione efficiente.

Velocità di commutazione :
seleziona un SSR con la velocità di commutazione appropriata in base alla tua applicazione, come la commutazione rapida per il controllo del motore o l'illuminazione.

Dissipazione del calore :
gli SSR che gestiscono correnti elevate necessitano di un adeguato dissipatore di calore per prevenire il surriscaldamento e garantire affidabilità a lungo termine.

2. Perché sono necessari SSR specializzati per carichi CC

I circuiti CC sono più impegnativi per gli SSR perché la corrente scorre continuamente, a differenza della CA. Ciò aumenta il rischio di archi elettrici durante la commutazione. Gli SSR specializzati per carichi CC sono progettati con MOSFET o IGBT e spesso includono circuiti smorzatori per proteggere dai picchi di tensione e garantire una commutazione sicura.

FAQ

1. Un singolo relè a stato solido può commutare contemporaneamente sia la corrente alternata che quella continua?

No, un singolo SSR è generalmente progettato per circuiti CA o CC, ma non entrambi contemporaneamente. Per ciascun tipo sono necessari relè specializzati.

2. Gli SSR hanno design diversi per i circuiti CA e CC?

Sì, gli SSR per i circuiti CC hanno spesso funzionalità aggiuntive come la protezione dalla corrente inversa, mentre gli SSR CA possono includere il rilevamento del passaggio per lo zero.

3. Gli SSR possono commutare carichi CA ad alta tensione?

Sì, gli SSR sono disponibili con valori nominali di alta tensione per il controllo di sistemi come elementi riscaldanti industriali o motori ad alta potenza.

4. Gli SSR sono più efficienti per i carichi CC rispetto ai relè meccanici?

Sì, gli SSR sono generalmente più efficienti per i carichi CC poiché non presentano l'usura meccanica associata ai relè elettromeccanici, offrendo una commutazione più rapida e affidabile.

Conclusione

I relè a stato solido (SSR) offrono un'eccezionale versatilità nella commutazione di carichi sia CA che CC, rendendoli adatti per un'ampia gamma di applicazioni, dai sistemi industriali all'elettronica di consumo. Mentre gli SSR per i circuiti CA utilizzano tipicamente triac o tiristori per gestire la corrente alternata, gli SSR per i circuiti CC richiedono componenti specializzati come MOSFET o IGBT per gestire la corrente continua ed evitare problemi come la formazione di archi. Selezionare il corretto SSR in base all'applicazione specifica, considerando fattori quali corrente, tensione e tipo di carico, è essenziale per garantire prestazioni ottimali, sicurezza e longevità del sistema. La scelta dell'SSR appropriato garantisce un funzionamento affidabile, un'efficiente distribuzione dell'energia e la protezione dei componenti elettrici, migliorando le prestazioni complessive dei circuiti.
