Il sottodimensionamento di un relè rischia di provocare guasti termici catastrofici nella progettazione del sistema. Al contrario, il sovradimensionamento spreca prezioso patrimonio di PCB e aumenta drasticamente i costi iniziali dei materiali. Gli ingegneri si trovano ad affrontare un dilemma costante nel bilanciare questi vincoli fisici con rigidi limiti di budget. Le moderne applicazioni hardware richiedono un adattamento preciso del carico. Le stazioni di ricarica per veicoli elettrici, i sistemi di accumulo dell’energia delle batterie e gli inverter solari non possono fare affidamento su regole pratiche generiche. Sono necessari dati accurati per garantire l"affidabilità del sistema a lungo termine.
Questa guida fornisce un quadro solido per i team di progettazione e approvvigionamento. Ti aiuteremo ad allineare i requisiti di sistema complessi con le esatte capacità dei componenti. Imparerai come verificare le valutazioni di sicurezza e garantire la conformità normativa essenziale. Padroneggiando queste strategie di specifica, otterrai la massima efficienza di progettazione ed eliminerai inutili attriti di produzione.
Inizia differenziando il carico continuo dal carico di punta. Una capacità di carico in stato stazionario determina il modo in cui il componente gestisce il normale funzionamento quotidiano. Tuttavia, ogni componente di commutazione deve anche interrompere in modo sicuro le correnti di picco o di spunto. Se il tuo progetto non è in grado di gestire questi picchi elettrici improvvisi, rischi di saldare gravemente i contatti. La saldatura crea rischi immediati per la sicurezza perché impedisce l"apertura del circuito durante un"emergenza.
Successivamente, valutare attentamente i carichi di corrente continua (CC) rispetto a quelli di corrente alternata (CA). La commutazione della corrente continua presenta sfide fisiche uniche. I carichi CA attraversano naturalmente una soglia di tensione zero decine di volte al secondo. Questo passaggio per lo zero interrompe automaticamente gli archi elettrici. Gli archi CC si sostengono continuamente. Pertanto, un nuovo e robusto relè di energia deve implementare esplosioni magnetiche. Queste strutture specializzate forzano l'arco verso l'esterno, estinguendolo rapidamente prima che danneggi i contatti interni.
I parametri di tensione del sistema determinano le esigenze di isolamento di base. Tensioni operative massime più elevate richiedono una maggiore rigidità dielettrica. La rigidità dielettrica determina la quantità di tensione che l"isolamento può sopportare prima di rompersi. È inoltre necessario calcolare le distanze superficiali e di isolamento adeguate. La distanza rappresenta il percorso più breve attraverso l"aria tra due conduttori. Il creep rappresenta il percorso più breve lungo una superficie isolante. Gli standard del settore impongono distanze specifiche in base ai picchi di tensione previsti. Verifica sempre questi parametri prima di finalizzare l"impronta del tuo PCB.
La resistenza di contatto rimane un parametro fondamentale per la gestione termica. La minore resistenza di contatto previene attivamente la generazione eccessiva di calore. Poiché la corrente elettrica scorre attraverso i contatti chiusi, qualsiasi resistenza fisica crea energia termica. Questo calore localizzato influisce direttamente sulla spaziatura dei componenti sul circuito. Se si selezionano componenti con bassa resistenza di contatto (spesso misurata in milliohm a una cifra), è possibile posizionare in sicurezza i dispositivi più vicini tra loro. I contatti in ossido di argento-stagno (AgSnO2) forniscono eccellenti caratteristiche di resistenza.
È necessario valutare le valutazioni di resistenza in base a condizioni di distribuzione realistiche. Valutare le specifiche dei nuovi relè energetici analizzando i dati del ciclo di vita previsto. La resistenza meccanica misura la durata della vita senza alcun carico elettrico attivo. La resistenza elettrica misura la sopravvivenza in condizioni di piena corrente operativa. La durata della vita elettrica è sempre notevolmente inferiore alla durata della vita meccanica. Consigliamo agli acquirenti di richiedere rapporti specifici sui test del ciclo di vita. Assicurati che questi test riflettano esattamente i tuoi tipi di carico induttivo o capacitivo.
Il consumo energetico della bobina influisce gravemente sul budget termico complessivo. Il mantenimento di una corrente di mantenimento genera calore costante per lunghi periodi. Questo prelievo costante riduce l’efficienza complessiva del sistema. I meccanismi di bloccaggio offrono un"alternativa intelligente per molti progetti. Richiedono energia elettrica solo durante i cambiamenti di stato. Una volta agganciati, mantengono la posizione senza consumare ulteriore energia. I design senza blocco assorbono energia continua per rimanere chiusi. Valuta attentamente la tua candidatura. I componenti di bloccaggio spesso forniscono un profilo termico di gran lunga superiore per gli involucri di accumulo di energia.

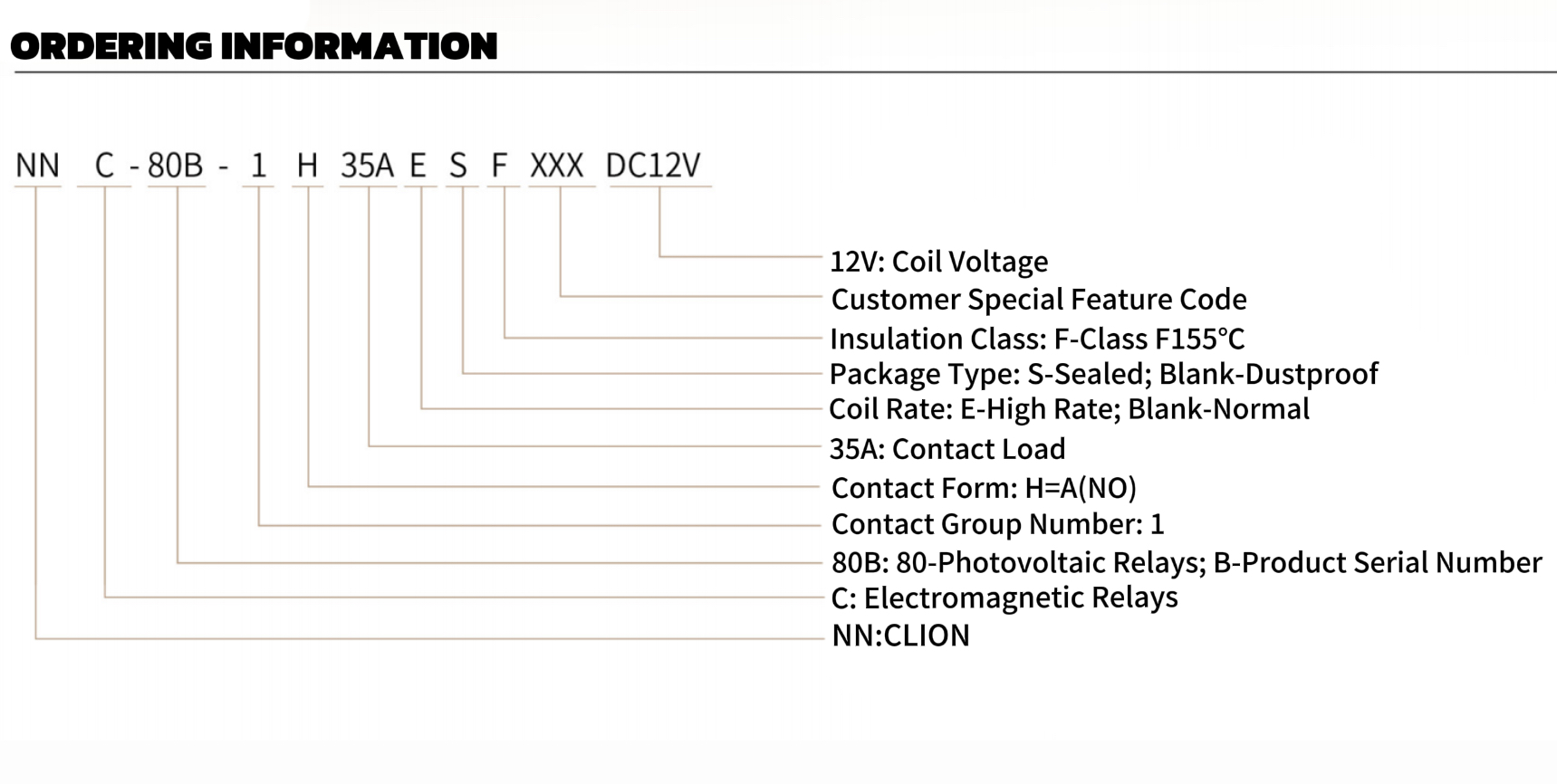

I profili di capacità standardizzati semplificano notevolmente il processo di approvvigionamento. Una capacità di 35 ampere si adatta perfettamente a diverse applicazioni commerciali popolari. Troverai questa classificazione ideale per caricabatterie per veicoli elettrici residenziali da 7 kW a 11 kW. È adatto anche agli inverter solari di fascia media e ai moduli di accumulo dell"energia della batteria ausiliaria. L"abbinamento di queste applicazioni comuni riduce la necessità di costose attività di progettazione personalizzata. L"utilizzo di profili comprovati garantisce prestazioni prevedibili sul campo.
La gestione termica richiede un adeguato isolamento del materiale. L"isolamento in classe F garantisce un funzionamento continuo sicuro fino a 155°C. Questa specifica soglia di temperatura è obbligatoria per gli ambienti chiusi. Gli involucri elettronici ravvicinati intrappolano rapidamente il calore ambientale. I materiali di Classe F utilizzano resine poliestere avanzate. Questi materiali prevengono il degrado della bobina in condizioni termiche difficili. L"isolamento di classe B resiste solo fino a 130°C. Questa valutazione inferiore spesso porta a guasti prematuri nelle moderne applicazioni energetiche.
La conformità costituisce la base di riferimento per la sicurezza del prodotto e l'ingresso nel mercato. L'approvvigionamento esplicito di un nuovo componente energetico di classe 35a ul f rohs riduce al minimo l'attrito durante la certificazione del prodotto finale. La certificazione Underwriters Laboratories (UL) copre rigorosi standard di sicurezza nordamericani. La conformità RoHS (Restriction of Hazardous Substances) soddisfa le rigorose normative ambientali europee. La specifica anticipata di parti completamente conformi consente di risparmiare mesi di costosi tempi di riprogettazione successiva.
Confronto dei valori di temperatura della classe di isolamento
| Classe di isolamento | Temperatura operativa massima | Ambiente applicativo tipico | Rischio di degrado termico |
|---|---|---|---|
| Classe A | 105°C | Elettronica di consumo di base | Elevato nei sistemi di alimentazione chiusi |
| Classe B | 130°C | Controlli industriali standard | Moderato durante i picchi di carico |
| Classe F | 155°C | Caricabatterie per veicoli elettrici, BESS, Solare | Basso in caso di operazioni prolungate |
| Classe H | 180°C | Aerospaziale/militare estremo | Minimo ma spesso dai costi proibitivi |
L"integrazione PCB presenta sfide sostanziali in termini di layout fisico. È necessario analizzare l"ingombro fisico insieme al layout del terminale. Tracce di rame spesse richiedono tecniche di instradamento attente. Se non si riesce a ottimizzare la larghezza della traccia, si rischia una grave limitazione termica. Seguire rigorosamente gli standard IPC-2221 per i calcoli delle tracce di corrente. Anche giunti di saldatura inadeguati limitano la capacità di corrente massima. Assicurati che i tuoi profili di saldatura a onda corrispondano perfettamente alle raccomandazioni del produttore dei componenti.
I fattori di stress ambientale riducono rapidamente la durata dei componenti. Le applicazioni dei veicoli elettrici introducono vibrazioni fisiche costanti. I pannelli solari esterni sono soggetti a elevata umidità e persistente ingresso di polvere. Consigliamo vivamente di valutare configurazioni sigillate o prive di flusso. Gli involucri in plastica completamente sigillati proteggono i contatti metallici interni dalla contaminazione atmosferica. Questa protezione previene l"ossidazione e mantiene una bassa resistenza di contatto.
Segui questi passaggi fondamentali per ottimizzare l"integrazione del tuo PCB:
Evitare a tutti i costi specifiche eccessive. Acquistare semplicemente il componente più grande disponibile rappresenta una strategia profondamente errata. I componenti più grandi contengono armature più pesanti. Questa maggiore massa richiede un assorbimento della bobina significativamente più elevato. Una massa maggiore comporta anche tempi di attuazione molto più lenti. Tempi di pausa più lenti aumentano la durata dell"arco. Inoltre, le parti sovradimensionate aggiungono costi inutili alla distinta base. Adatta la capacità strettamente ai tuoi requisiti tecnici convalidati.
La tracciabilità della produzione definisce un partner di produzione credibile. Un fornitore qualificato di nuovi relè energetici deve fornire una documentazione trasparente per ogni spedizione. Richiedi report completi sui test di fine linea (EOL) per ogni lotto. Richiedere i dati dell'ispezione radiografica che confermino i precisi allineamenti fisici interni. La tracciabilità granulare dei lotti garantisce la possibilità di isolare e risolvere rapidamente i problemi sul campo. La mancanza di tracciabilità introduce responsabilità inaccettabili nella catena di fornitura.
Considera i vantaggi della personalizzazione rispetto alle opzioni standard. I componenti standard offrono tempi di consegna significativamente più rapidi. Forniscono inoltre prestazioni di base altamente prevedibili. Tuttavia, potresti richiedere tensioni della bobina personalizzate per schede logiche specifiche. Configurazioni terminali uniche richiedono anche strumenti personalizzati. Valutare i vantaggi tecnici a lungo termine rispetto ai tempi di consegna iniziali prolungati. Partner di alta qualità offrono prototipazione rapida per progetti di terminali personalizzati.
Valutare attentamente la resilienza complessiva della catena di fornitura. Valutare la capacità produttiva totale del produttore. Esaminare la stabilità dei tempi di consegna durante le precedenti fluttuazioni del mercato globale. Devono gestire facilmente il ridimensionamento dei volumi di produzione man mano che il tuo prodotto guadagna quote di mercato. Chiedi informazioni sul loro approvvigionamento secondario di materie prime come rame e argento. Un partner di produzione resiliente previene interruzioni catastrofiche della linea nel vostro impianto di assemblaggio finale.
La selezione ottimale della capacità richiede un attento equilibrio ingegneristico. È necessario valutare le specifiche elettriche rispetto ai limiti di gestione termica. La rigorosa conformità normativa rimane del tutto non negoziabile per i progetti moderni. La precisione garantisce prestazioni affidabili a lungo termine in ambienti esigenti.
Incoraggiamo gli acquirenti tecnici a verificare immediatamente i requisiti di carico di punta. Richiedi schede tecniche dettagliate ai fornitori selezionati. Ordina oggi stesso i campioni tecnici per iniziare la convalida fisica. I test proattivi ora prevengono guasti catastrofici sul campo domani.
R: Applicare margini tecnici standard del 20-25% superiori ai requisiti di carico continuo. Questo margine rappresenta limiti imprevisti di dissipazione termica all"interno di involucri stretti. Una sovrastima oltre il 25% spreca spazio e aumenta inutilmente il consumo energetico della bobina.
R: L"isolamento di classe F resiste in modo sicuro a temperature di funzionamento continuo fino a 155°C. La classe B raggiunge il massimo a 130°C. I componenti elettronici strettamente chiusi nelle applicazioni solari ed elettriche superano spesso i 130°C. La classe F garantisce prestazioni affidabili senza degrado prematuro della resina.
R: Un guasto chiuso crea gravi rischi per la sicurezza. Permette il ritorno incontrollato di potenza nella rete o in componenti danneggiati. È necessario utilizzare relè specializzati dotati di scoppi magnetici e materiali di contatto antisaldatura per prevenire questo guasto catastrofico.
R: No. I relè industriali standard non dispongono di strutture specializzate per la protezione dell"arco CC. Spesso inoltre non hanno i requisiti specifici di conformità all"alta tensione richiesti per le moderne reti energetiche. L"utilizzo di componenti standard in questi ambienti ad alto stress garantisce virtualmente guasti prematuri sul campo.
