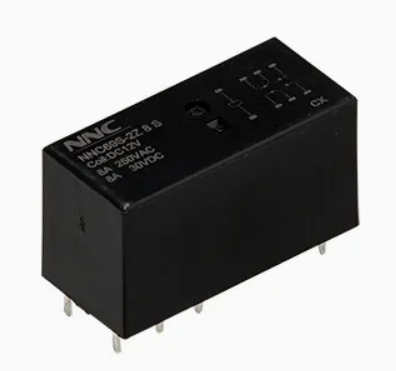

L"elettronica moderna fa molto affidamento sui relè per colmare il divario tra la delicata logica di controllo a bassa potenza e i impegnativi carichi fisici ad alta potenza. Tuttavia, gli ingegneri hardware a volte sorvolano sui requisiti esatti del meccanismo di azionamento della bobina. Potrebbero scegliere un componente in base a una rapida occhiata alle specifiche nominali. Sfortunatamente, la specifica errata dei parametri della bobina del relè porta a guasti intermittenti del circuito, saldatura dei contatti o bruciatura prematura della bobina. Affidarsi esclusivamente alla valutazione nominale stampata sull"involucro di plastica ignora le variabili del mondo reale. Negli ambienti di produzione si verificano frequentemente spostamenti termici e cadute di tensione intrinseche del circuito di comando. Questa svista compromette gravemente l’affidabilità complessiva del sistema.
Per raggiungere la vera stabilità, è necessario andare oltre queste valutazioni a livello superficiale. È necessario analizzare in modo approfondito i limiti della scheda tecnica per un"integrazione di sistema affidabile. Questa guida si concentra interamente sulla valutazione dei parametri di tensione della bobina. Il nostro obiettivo è garantire una selezione accurata dei componenti. Esploreremo come soddisfare queste specifiche sia per il delicato controllo a livello logico che per la robusta commutazione del carico.
La selezione dei componenti avviene durante una fase decisionale critica. Gli ingegneri devono valutare cosa significano effettivamente le specifiche tecniche per l"affidabilità del circuito. L"esame di una scheda tecnica rivela più valori di tensione. Ogni valutazione racconta una storia specifica su come il componente si comporta sotto stress.
I produttori designano una tensione operativa ideale per ogni bobina. In genere vedrai valori standard come 5 V, 12 V o 24 V. Gli ingegneri utilizzano questo valore nominale come metrica di ordinamento principale per la selezione dei componenti. Tuttavia, rappresenta solo un valore di riferimento ideale per il laboratorio. Gli alimentatori del mondo reale fluttuano continuamente. Pertanto, considerare il valore nominale come un limite rigoroso invita al fallimento. È necessario esaminare più in profondità la tabella delle specifiche.
La tensione di intervento rappresenta la tensione minima garantita necessaria per azionare i contatti. Il campo magnetico deve superare la tensione della molla interna. Questa soglia garantisce l'attuazione. Di solito i produttori fissano questo limite al 75-80% della tensione nominale. Quando valuti la tensione della bobina del relè , considera la capacità del tuo circuito di azionamento. Il circuito di pilotaggio deve fornire costantemente questa tensione minima. Deve farlo anche nelle peggiori condizioni di caduta di tensione. Se la tensione del sistema diminuisce notevolmente sotto carico, il relè non riuscirà a commutare.
La tensione di caduta determina quando il componente ritorna allo stato non alimentato. Il campo magnetico si indebolisce al diminuire della tensione. Alla fine, la molla separa i contatti. Per le bobine CC, questa soglia si aggira generalmente intorno al 5-10% della potenza nominale. I driver a stato solido a volte perdono una piccola corrente residua. Se la perdita supera la soglia di caduta, i contatti rimangono bloccati. È necessario verificare che il driver tagli completamente la potenza al di sotto di questa percentuale critica.
Ogni bobina ha un limite elettrico superiore assoluto. Il superamento di questo limite degrada l"isolamento interno. L"alta tensione genera calore eccessivo all"interno degli avvolgimenti. Il guasto termico si verifica rapidamente quando si supera questo limite. La maggior parte delle schede tecniche specificano questo limite massimo pari al 110-130% del valore nominale. Verificare sempre la tensione massima consentita se l"alimentatore presenta picchi improvvisi.
Tabella 1: Riepilogo dei riferimenti ai parametri della bobina relè
| Parametro | Intervallo tipico | Funzione primaria | Rischio tecnico se ignorato |
|---|---|---|---|
| Tensione nominale | Standardizzato (ad esempio, 5 V, 12 V) | Selezione iniziale e categorizzazione | Assumendo falsamente condizioni di alimentazione perfette |
| Tensione di prelievo | 75% - 80% del nominale | Garantisce la chiusura dei contatti | Mancata attivazione durante i buchi della tensione di alimentazione |
| Tensione di caduta | 5% - 10% del nominale (DC) | Garantisce il rilascio dei contatti | I contatti rimangono bloccati a causa della corrente di dispersione del driver |
| Tensione massima consentita | 110% - 130% del nominale | Previene la distruzione termica | Bruciatura della bobina e degrado dell"isolamento |
Gli ingegneri classificano le soluzioni in base all"ambiente fisico ed elettrico. Le esigenze di una scheda logica differiscono notevolmente da quelle di una fabbrica. È necessario adattare i criteri di valutazione di conseguenza.

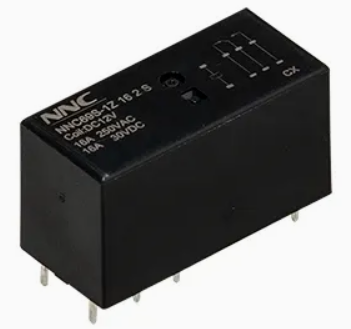

La progettazione di circuiti stampati richiede una rigorosa gestione dell'energia. I vincoli del circuito di comando determinano la scelta dei componenti. Solitamente utilizzerai bobine da 3,3 V, 5 V o 12 V. I microcontrollori guidano questi componenti tramite MOSFET o array di transistor. Un standard relè PCB funziona entro limiti fisici molto ristretti. Deve funzionare perfettamente senza consumare l'alimentazione logica.
I criteri di successo in questo ambiente ruotano attorno all’efficienza. È necessario bilanciare il basso consumo energetico con un flusso magnetico sufficiente. Le bobine sensibili assorbono meno corrente dalla scheda. Tuttavia, devono comunque generare una forza magnetica sufficiente per commutare il carico richiesto. Devono farlo senza sovraccaricare il piano di alimentazione della scheda logica. Il sovraccarico del piano di alimentazione provoca il ripristino del microcontrollore e un comportamento irregolare del sistema.
Gli ambienti industriali presentano una serie di sfide completamente diverse. I circuiti di controllo si estendono su lunghi piani di fabbrica. I vincoli del circuito di comando spesso impongono l"uso di 24 V CC, 120 V CA o 240 V CA. Tensioni più elevate mitigano gli effetti della caduta di tensione su cavi lunghi.
I criteri di successo qui si concentrano sulla robustezza e sulla gestione dell"AC. Le bobine CA funzionano in modo diverso rispetto alle bobine CC. La corrente alternata passa attraverso zero volt due volte per ciclo. Questo passaggio per lo zero fa collassare momentaneamente il campo magnetico. I produttori installano anelli di ombreggiatura in rame all"interno dei modelli AC. Questi anelli mantengono il flusso magnetico durante i passaggi per lo zero. Prevengono efficacemente il ronzio a 50/60 Hz. Inoltre, le specifiche devono tenere conto delle elevate correnti di spunto. Questi picchi iniziali sono tipici delle bobine elettromagnetiche CA. Un driver di dimensioni scadenti fallirà durante il picco di corrente iniziale.
La valutazione dei rischi operativi garantisce affidabilità a lungo termine. Quando si ignorano i limiti di tensione, l"hardware si guasta. Comprendere le esatte modalità di guasto aiuta a progettare sistemi di sicurezza migliori.
La sottotensione è notoriamente distruttiva. L"applicazione di una tensione leggermente al di sotto della soglia di pick-up provoca una debole attrazione magnetica. La bobina genera una forza appena sufficiente per muovere l"armatura. Tuttavia, non ha la capacità di tenere saldamente insieme i contatti. La molla interna reagisce continuamente.
Il risultato è una grave instabilità meccanica. I contatti rimbalzano rapidamente l"uno contro l"altro. Gli ingegneri chiamano questo fenomeno “chiacchiere di contatto”. Le vibrazioni portano a rapidi archi elettrici attraverso il minuscolo traferro. La temperatura localizzata aumenta drasticamente. Questo calore estremo scioglie il materiale di contatto. I metalli si fondono insieme, provocando la saldatura dei contatti. Alla fine, ciò si traduce in un guasto catastrofico del carico.
L"immissione di troppa tensione nel componente presenta un pericolo diverso. Il funzionamento continuo vicino o al di sopra della tensione massima consentita aumenta le perdite di $I^2R$. Gli avvolgimenti in rame convertono l"energia elettrica in eccesso in calore. Il componente non può dissipare questo carico termico abbastanza velocemente.
Il risultato è un costante degrado dei materiali interni. L"isolamento che circonda il filo di rame si rompe. Una volta che l"isolamento fallisce, il filo adiacente si accorcia insieme. Le spire della bobina in cortocircuito riducono drasticamente la resistenza complessiva. Ciò attira ancora più corrente, accelerando la fuga termica. Alla fine, il componente subisce una durata meccanica ridotta o si brucia completamente.
Il calore ambientale altera completamente le proprietà elettriche. All'interno di qualsiasi standard relè elettromagnetico , la resistenza della bobina di rame aumenta di circa lo 0,4% per grado Celsius. Man mano che l'involucro si riscalda, la resistenza interna aumenta. Una resistenza più elevata significa che la bobina assorbe meno corrente alla stessa tensione. Meno corrente significa un campo magnetico più debole.
Ciò crea un enorme fattore di rischio per i sistemi chiusi. Un componente potrebbe funzionare perfettamente a 20°C sul banco di prova. Tuttavia, a 85°C sul campo potrebbe non riuscire completamente a rilevare. Se la tensione di alimentazione non è adeguatamente tamponata, il debole campo magnetico non può superare la tensione della molla. È necessario consultare sempre le curve di declassamento termico per evitare questo guasto in ambienti caldi.
Tabella 2: Modalità di errore comuni e cause principali
| Sintomo di guasto | Causa principale primaria | Fisica sottostante |
|---|---|---|
| Saldatura a contatto | Azionamento sottotensione | Una debole forza magnetica provoca vibrazioni dei contatti e archi elettrici. |
| Bruciatura della bobina | Azionamento in sovratensione | Un riscaldamento eccessivo di $I^2R$ distrugge l"isolamento del filo. |
| Non si attiva quando è caldo | Dipendenza dalla temperatura | La resistenza del rame aumenta, diminuendo la corrente e il flusso magnetico. |
| Impossibile rilasciare (DC) | Perdita elevata del driver | La corrente di dispersione supera la soglia di diseccitazione definita. |
La finalizzazione della selezione dei componenti richiede una logica passo passo. Non puoi permetterti di indovinare quando crei una distinta materiali (BOM). Seguire questo quadro decisionale sistematico per garantire una perfetta corrispondenza operativa.
Seguendo rigorosamente questi quattro passaggi, si elimina la maggior parte degli errori sul campo. Un approccio strutturato garantisce la resilienza dell"hardware.
La specifica della tensione della bobina del relè rimane un delicato equilibrio tra fisica meccanica e limiti elettrici. Richiede molto di più della semplice corrispondenza dei numeri su uno schema. È necessario tenere conto delle cadute di tensione, degli sbalzi termici e delle perdite del driver. Trascurare questi dettagli favorisce chiacchiere di contatto, instabilità termica e comportamento imprevedibile del sistema. È necessario consultare sempre le schede tecniche del produttore. Esaminare attentamente le curve termiche, le soglie minime di rilevamento e i limiti massimi consentiti prima di finalizzare la distinta materiali.
L"azione successiva consigliata è chiara. Innanzitutto, mappa i parametri di alimentazione nel caso peggiore. Successivamente, richiedi campioni tecnici al produttore di componenti di fiducia. Infine, testare approfonditamente le prestazioni della bobina. Esporre i campioni alla temperatura specifica e alle condizioni di carico dell"applicazione prevista. I test nel mondo reale convalidano l"analisi della scheda tecnica e proteggono il progetto finale.
R: Tecnicamente, potrebbe funzionare a temperatura ambiente se 9 V si trovano al di sopra della soglia di attivazione del 75%. Tuttavia, è altamente inaffidabile. All"aumentare della temperatura ambiente, la resistenza del rame aumenta, richiedendo più tensione per generare un flusso magnetico sufficiente. Un"alimentazione a 9 V non lascia alcun margine di sicurezza. Non lo consigliamo per nessun ambiente di produzione.
R: La bobina fungerà da induttanza ad alta impedenza. Poiché la corrente CA si alterna costantemente, il campo magnetico progettato per la CC collasserà continuamente. Il componente non funzionerà correttamente. Chiacchiererà in modo aggressivo, genererà calore eccessivo e potenzialmente brucerà i suoi avvolgimenti interni molto rapidamente.
R: Questo si chiama contraccolpo induttivo. Quando si interrompe l"alimentazione alla bobina di un relè elettromagnetico, il campo magnetico collassa rapidamente. Questo campo che collassa induce un massiccio picco di alta tensione con polarità inversa. È necessario installare un diodo flyback nei circuiti CC per dissipare in modo sicuro questa energia e proteggere il transistor del driver.
R: No. La tensione della bobina controlla strettamente l"elettromagnete interno. I contatti hanno valori nominali di tensione e corrente completamente separati progettati per il carico esterno. Questi due sistemi sono elettricamente isolati l"uno dall"altro. Sono collegati solo fisicamente dall"armatura meccanica.
