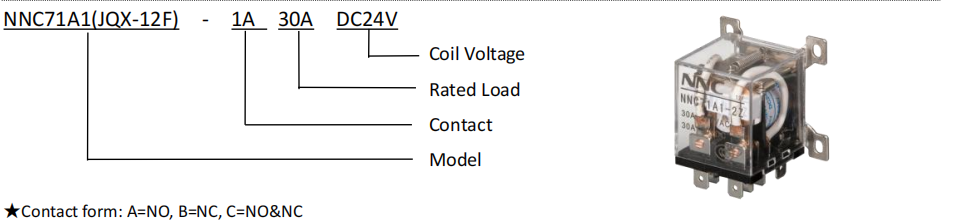

Modello: NNC71A1 (JQX-12F)
Panoramica: NNC71A1 è un relè elettromagnetico robusto e ad alta potenza progettato per la commutazione affidabile di carichi ad alta corrente.Con le sue dimensioni compatte di 48 mm x 46 mm x 40 mm, questo relè è progettato per offrire prestazioni eccezionali in una varietà di applicazioni elettriche ed industriali.
Caratteristiche principali:
Durata: NNC71A1 è costruito per resistere ad ambienti difficili, caratterizzato da una struttura resistente a urti e vibrazioni, garantendo una lunga durata operativa.
Commutazione di carico elevato: in grado di gestire un carico notevole fino a 30 A, questo relè è adatto per applicazioni che richiedono sostanziali capacità di commutazione di potenza.
Montaggio: il prodotto è progettato per l'installazione con bullone, che fornisce opzioni di montaggio facili e sicure per varie configurazioni.
Configurazione dei contatti: offre flessibilità con 1 o 2 set di contatti di scambio, consentendo un'ampia gamma di configurazioni di commutazione.

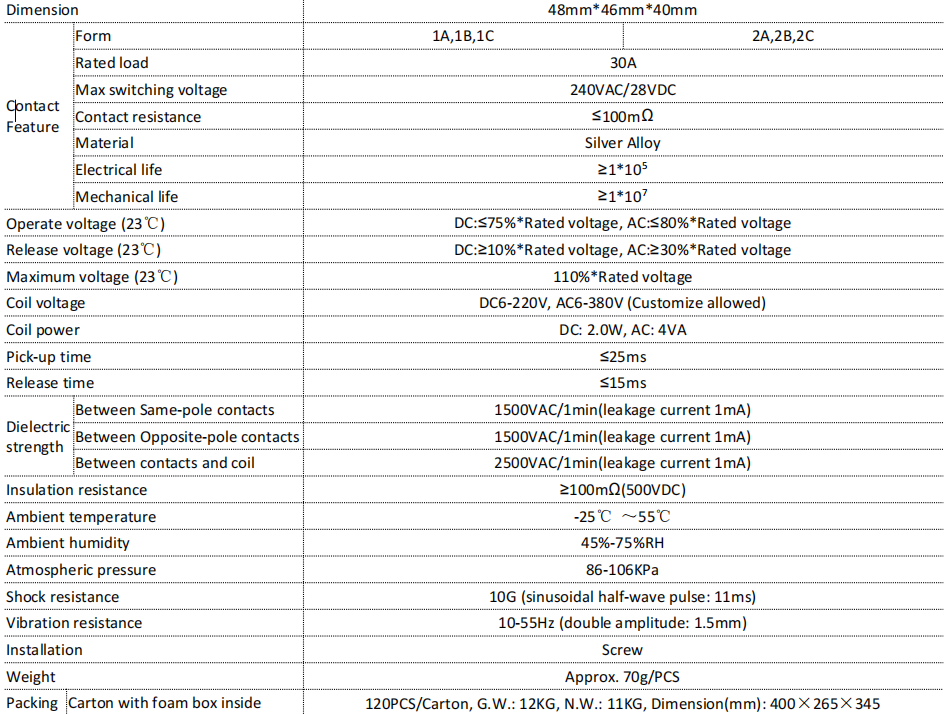

Specifiche tecniche:
Tensione bobina: il relè funziona su un'ampia gamma di 6-220 V CC e 6-380 V CA, con opzioni di personalizzazione disponibili per soddisfare esigenze applicative specifiche.
Carico nominale: ciascun contatto è valutato per un carico sostanziale di 30 A, rendendolo ideale per applicazioni a corrente elevata.
Modulo di contatto: il relè presenta un modulo di contatto versatile con opzioni per Normalmente aperto (NO), Normalmente chiuso (NC) e Commutazione (NO e NC).
Durata elettrica: il relè vanta un'impressionante durata elettrica di ≥110^5 operazioni e una durata meccanica di ≥110^7 operazioni, indicativa della sua affidabilità e longevità.
Tensioni di funzionamento e di rilascio: il relè funziona in modo efficiente entro ±75% e ±80% della tensione nominale rispettivamente per CC e CA, con tensioni di rilascio a partire da un minimo del 10% della tensione nominale.
Rigidità dielettrica: offre un'eccellente rigidità dielettrica con 1500 V CA per 1 minuto tra contatti dello stesso polo e contatti di polo opposto, nonché tra contatti e bobina.
Specifiche ambientali:
Intervallo di temperatura: NNC71A1 è progettato per funzionare efficacemente a temperature ambiente comprese tra -25 ℃ e 55 ℃.
Umidità: può sopportare un'ampia gamma di livelli di umidità dal 45% al 75% di umidità relativa.
Pressione atmosferica: il relè è classificato per pressioni atmosferiche comprese tra 86 e 106 KPa.
Resistenza agli urti e alle vibrazioni: è costruito per resistere a urti fino a 10 G e vibrazioni nell'intervallo 10-55 Hz.
Imballaggio e spedizione:
Peso: circa 70 g al pezzo.
Imballaggio: il relè viene spedito in cartoni da 120 pezzi ciascuno, per un peso lordo di 12 kg e un peso netto di 11 kg.
Campi di applicazione: NNC71A1 è particolarmente adatto per l'uso in sistemi di controllo industriale, pannelli di distribuzione dell'alimentazione e qualsiasi applicazione che richieda commutazione di corrente elevata.La sua struttura durevole lo rende ideale per ambienti soggetti a vibrazioni o urti elevati, come nei sistemi di trasporto o nei macchinari.
Certificazioni: NNC71A1 ha ottenuto le certificazioni CE e CCC, garantendo la conformità agli standard internazionali di sicurezza e qualità.
Conclusione: NNC71A1 è un relè ad alta potenza che combina una struttura robusta con prestazioni elevate, rendendolo una scelta affidabile per applicazioni di commutazione elettrica impegnative.La sua versatilità nella configurazione dei contatti e nelle capacità di movimentazione del carico lo rendono una risorsa preziosa in un'ampia gamma di settori.
Modello: NNC71A1 (JQX-12F)
Panoramica: NNC71A1 è un relè elettromagnetico robusto e ad alta potenza progettato per la commutazione affidabile di carichi ad alta corrente.Con le sue dimensioni compatte di 48 mm x 46 mm x 40 mm, questo relè è progettato per offrire prestazioni eccezionali in una varietà di applicazioni elettriche ed industriali.
Caratteristiche principali:
Durata: NNC71A1 è costruito per resistere ad ambienti difficili, caratterizzato da una struttura resistente a urti e vibrazioni, garantendo una lunga durata operativa.
Commutazione di carico elevato: in grado di gestire un carico notevole fino a 30 A, questo relè è adatto per applicazioni che richiedono sostanziali capacità di commutazione di potenza.
Montaggio: il prodotto è progettato per l'installazione con bullone, che fornisce opzioni di montaggio facili e sicure per varie configurazioni.
Configurazione dei contatti: offre flessibilità con 1 o 2 set di contatti di scambio, consentendo un'ampia gamma di configurazioni di commutazione.
Specifiche tecniche:
Tensione bobina: il relè funziona su un'ampia gamma di 6-220 V CC e 6-380 V CA, con opzioni di personalizzazione disponibili per soddisfare esigenze applicative specifiche.
Carico nominale: ciascun contatto è valutato per un carico sostanziale di 30 A, rendendolo ideale per applicazioni a corrente elevata.
Modulo di contatto: il relè presenta un modulo di contatto versatile con opzioni per Normalmente aperto (NO), Normalmente chiuso (NC) e Commutazione (NO e NC).
Durata elettrica: il relè vanta un'impressionante durata elettrica di ≥110^5 operazioni e una durata meccanica di ≥110^7 operazioni, indicativa della sua affidabilità e longevità.
Tensioni di funzionamento e di rilascio: il relè funziona in modo efficiente entro ±75% e ±80% della tensione nominale rispettivamente per CC e CA, con tensioni di rilascio a partire da un minimo del 10% della tensione nominale.
Rigidità dielettrica: offre un'eccellente rigidità dielettrica con 1500 V CA per 1 minuto tra contatti dello stesso polo e contatti di polo opposto, nonché tra contatti e bobina.
Specifiche ambientali:
Intervallo di temperatura: NNC71A1 è progettato per funzionare efficacemente a temperature ambiente comprese tra -25 ℃ e 55 ℃.
Umidità: può sopportare un'ampia gamma di livelli di umidità dal 45% al 75% di umidità relativa.
Pressione atmosferica: il relè è classificato per pressioni atmosferiche comprese tra 86 e 106 KPa.
Resistenza agli urti e alle vibrazioni: è costruito per resistere a urti fino a 10 G e vibrazioni nell'intervallo 10-55 Hz.
Imballaggio e spedizione:
Peso: circa 70 g al pezzo.
Imballaggio: il relè viene spedito in cartoni da 120 pezzi ciascuno, per un peso lordo di 12 kg e un peso netto di 11 kg.
Campi di applicazione: NNC71A1 è particolarmente adatto per l'uso in sistemi di controllo industriale, pannelli di distribuzione dell'alimentazione e qualsiasi applicazione che richieda commutazione di corrente elevata.La sua struttura durevole lo rende ideale per ambienti soggetti a vibrazioni o urti elevati, come nei sistemi di trasporto o nei macchinari.
Certificazioni: NNC71A1 ha ottenuto le certificazioni CE e CCC, garantendo la conformità agli standard internazionali di sicurezza e qualità.
Conclusione: NNC71A1 è un relè ad alta potenza che combina una struttura robusta con prestazioni elevate, rendendolo una scelta affidabile per applicazioni di commutazione elettrica impegnative.La sua versatilità nella configurazione dei contatti e nelle capacità di movimentazione del carico lo rendono una risorsa preziosa in un'ampia gamma di settori.
Dimensioni: 建议图fotoimmagine 150px*50px
