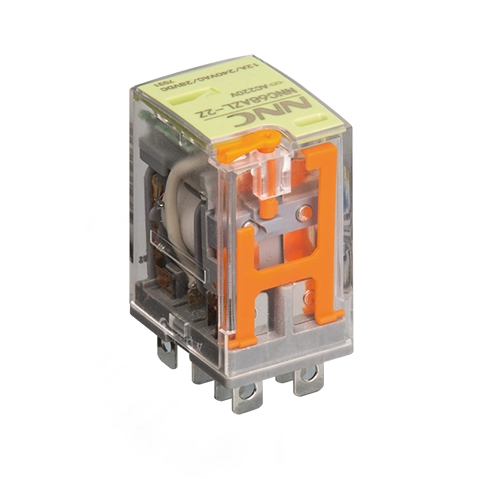

Come si sceglie il relè elettromagnetico?

Ingegneri e progettisti di sistemi fanno molto affidamento su componenti di commutazione automatizzata per costruire circuiti affidabili. La scelta dell"interruttore sbagliato spesso trasforma un prototipo funzionante in un frustrante incubo di manutenzione.

La selezione errata del relè porta direttamente alla saldatura dei contatti, alla bruciatura della bobina e a costosi tempi di fermo del sistema. Nella fase decisionale, il passaggio da un concetto progettuale generale a un componente specifico richiede una precisione assoluta. È necessario abbinare esatti parametri elettrici, meccanici e ambientali alla propria applicazione.

Questa guida fornisce un quadro definitivo per valutare i tipi di carico, i requisiti delle bobine e i fattori del ciclo di vita. Imparerai come specificare il componente corretto per applicazioni industriali, commerciali o a livello logico. Seguendo questi passaggi, puoi navigare con sicurezza tra le schede tecniche e prevenire guasti catastrofici sul campo.

Punti chiave

• Valutare prima il carico: i carichi induttivi e capacitivi richiedono valori di contatto significativamente più elevati rispetto ai carichi resistivi.
• Abbina le specifiche della bobina al controller: assicurati che il tuo circuito di controllo (ad esempio, PLC o microcontrollore) possa pilotare in sicurezza la tensione e la corrente della bobina del relè.
• Dai priorità all'isolamento e alla manutenzione: funzionalità come i pulsanti di test bloccabili riducono i tempi di inattività nei pannelli industriali.
• Controlla la tua catena di fornitura: un fornitore affidabile di relè elettromagnetici è fondamentale tanto quanto la scheda tecnica del componente, soprattutto per la scalabilità e la conformità a lungo termine.

1. Conferma della tecnologia: relè elettromagnetico vs relè a stato solido (SSR)

La selezione della tecnologia di commutazione del core determina il comportamento del circuito sotto stress. Un problema aziendale comune sorge quando gli ingegneri specificano eccessivamente un relè a stato solido (SSR) quando un relè elettromagnetico standard è perfettamente sufficiente. Al contrario, l'utilizzo di interruttori meccanici in applicazioni ad alta frequenza garantisce guasti prematuri.

Quando attenersi alla commutazione meccanica

Gli interruttori meccanici offrono vantaggi distinti in più ambiti ingegneristici. Esaminiamo i motivi principali per cui potresti sceglierli rispetto alle alternative a stato solido.

• Vero isolamento galvanico: gli interruttori meccanici forniscono un traferro fisico. Scollegano completamente il circuito durante il riposo. Questa completa disconnessione fisica è estremamente critica per la conformità alla sicurezza nei sistemi di alimentazione ad alta tensione.
• Efficienza in termini di costi: richiedono un costo iniziale notevolmente inferiore, soprattutto per le configurazioni multipolari. I circuiti logici complessi necessitano di più percorsi e le opzioni meccaniche lo gestiscono in modo economico.
• Dissipazione del calore: i contatti meccanici generano un calore minimo quando sono chiusi. Gli SSR fanno cadere la tensione attraverso le giunzioni dei semiconduttori, generando una notevole quantità di calore. Le opzioni meccaniche eliminano la necessità di dissipatori di calore ingombranti e costosi all'interno dei pannelli di controllo.

Rischi di implementazione a cui prestare attenzione

Le parti meccaniche presentano intrinsecamente una durata meccanica limitata. Le parti mobili si usurano nel tempo. Se la tua applicazione specifica richiede una commutazione più veloce di 10-20 millisecondi, corri un rischio notevole. Allo stesso modo, la commutazione di milioni di cicli al mese distrugge rapidamente le molle meccaniche e i contatti. In questi scenari ad alta velocità, è necessario ruotare su un SSR.

Tabella 1: Confronto tecnologico di alto livello

2. Specifiche principali del relè elettromagnetico da valutare

Gli ingegneri devono separare il processo di valutazione in due circuiti completamente isolati. Hai il lato Controllo (o Bobina) e il lato Carico (o Contatto). Unirli nella tua mente causa gravi errori di specifica. L'analisi accurata delle specifiche dei relè elettromagnetici previene questi costosi errori.

Specifiche della bobina (l"ingresso)

Il lato di input determina il modo in cui si attiva l"interruttore. Il controller deve fornire energia sufficiente per creare un campo magnetico.

Tensione nominale e tensione di eccitazione/diseccitazione: è necessario garantire che la logica di controllo attivi in ​​modo affidabile la bobina. I microcontrollori in genere emettono 5 V o 12 V CC. I controllori logici programmabili industriali (PLC) utilizzano spesso 24 V CC o 120 V CA. La tensione di intervento rappresenta la soglia minima necessaria per chiudere i contatti. La tensione di caduta è la soglia alla quale i contatti si rilasciano. Le fluttuazioni della temperatura ambientale spostano queste soglie, quindi leggi attentamente le schede tecniche.

Consumo energetico della bobina: calcolare sempre l'esatto assorbimento di corrente. Un azionamento diretto da delicati microcontrollori come Arduino o Raspberry Pi sovraccarica spesso la scheda. Un pin standard della scheda fornisce circa 20 mA, mentre una bobina potrebbe richiedere 70 mA. È necessario utilizzare un transistor intermedio, un modulo relè o un fotoaccoppiatore per proteggere la scheda logica.

Specifiche dei contatti (l"uscita)

Il lato di uscita gestisce il carico pesante effettivo. Collega o disconnette la fonte di alimentazione principale dal dispositivo di destinazione.

Capacità di contatto (Amp/Volt): non corrispondere mai esattamente al carico continuo elencato su una scheda tecnica. Un carico da 10 A richiede più di un interruttore da 10 A. Applicare sempre un margine di sicurezza compreso tra 1,5x e 2x. Questo buffer protegge il circuito durante fluttuazioni di potenza impreviste.

Modulo di contatto: determinare l'esatta logica di commutazione richiesta. Utilizzare SPST (Single Pole Single Throw) per semplici attività di accensione/spegnimento. Utilizzare la doppia corsa bipolare (DPDT) quando è necessario invertire la direzione del motore o commutare due circuiti separati contemporaneamente.

Declassamento del tipo di carico: tutti i carichi si comportano diversamente all'avvio. Un carico nominale resistivo di 10 A non equivale assolutamente a un carico nominale induttivo di 10 A. Motori e trasformatori rappresentano carichi induttivi. Tirano massicce correnti di spunto all'avvio. È necessario applicare un forte declassamento ai carichi induttivi per evitare che i contatti si fondano insieme.

Errori comuni da evitare

• Non tiene conto degli aumenti di temperatura all'interno degli involucri sigillati, che aumentano la resistenza della bobina.
• Supponendo che una classificazione CA generica si traduca perfettamente in una classificazione CC. I carichi CC sostengono archi dannosi molto più a lungo dei carichi CA.

3. Corrispondenza del fattore di forma e delle caratteristiche con l"applicazione

La progettazione fisica determina la velocità di installazione, l"efficienza della manutenzione e l"ingombro spaziale. La scalabilità e l’ambiente circostante influenzano pesantemente questa scelta.

Quadri per Automazione Industriale

Gli ambienti industriali richiedono una risoluzione rapida dei problemi e connessioni fisiche robuste. I tempi di inattività costano alle fabbriche migliaia di dollari al minuto.

I quadri di automazione in genere richiedono prese compatibili con guida DIN. Le prese consentono ai tecnici di eseguire sostituzioni rapide senza dissaldare i cavi. Quando si costruiscono pannelli di controllo, specificare sempre un relè elettromagnetico miniaturizzato con funzione di test bloccabile. Un pulsante di prova bloccabile consente ai tecnici di azionare manualmente l'interruttore senza applicare tensione alla bobina. Questa sostituzione manuale accelera notevolmente i flussi di lavoro diagnostici. I tecnici possono verificare visivamente le risposte del carico in modo sicuro durante le ispezioni di routine dei pannelli.

Integrazioni PCB e microcontrollore

Le applicazioni dei circuiti stampati (PCB) presentano vincoli completamente diversi. Lo spazio rimane il premio più critico.

I progetti PCB richiedono pacchetti a basso profilo, a foro passante o SMD (Surface Mount Device). È necessario calcolare attentamente le distanze verticali se si impilano più tavole. Inoltre, questi componenti devono essere dotati di involucri sigillati e a tenuta di lavaggio se il PCB sarà sottoposto a processi di lavaggio automatizzati. Il rivestimento conforme utilizzato per proteggere le schede dall"umidità penetra facilmente negli interruttori non sigillati, rovinando completamente i contatti meccanici interni.

Migliori pratiche per la selezione del fattore di forma

1. Misurare la profondità del pannello prima di ordinare le prese per guida DIN. Alcune combinazioni di prese sporgono troppo per le custodie standard.
2. Controlla sempre il passo dei pin (la distanza tra i pin) rispetto al software di layout PCB per evitare conflitti di routing.
3. Specificare contatti placcati in oro se si prevede di commutare segnali audio o logici a corrente estremamente bassa, poiché l'argento standard ossida e blocca le microcorrenti.

4. Mitigare i rischi di implementazione e il degrado della durata della vita

Le schede tecniche spesso presentano gli scenari migliori. Le applicazioni del mondo reale degradano rapidamente i componenti meccanici se i progettisti ignorano la fisica elettrica.

Vita elettrica e meccanica

Una scheda tecnica può vantare con orgoglio una durata meccanica di 10.000.000 di cicli. Tuttavia, non basare il programma di manutenzione su questo numero. La vita elettrica a pieno carico potrebbe raggiungere solo 100.000 cicli. La vita meccanica misura solo la durata del movimento della molla e dell"armatura senza che la corrente elettrica li attraversi. Basa i calcoli del ritorno sull"investimento (ROI) rigorosamente sulla durata elettrica nominale per il tuo tipo di carico specifico.

Archi di contatto e scoppi magnetici

Le tensioni CC elevate causano gravi problemi quando i contatti si aprono. A differenza della corrente alternata, la tensione continua non supera mai lo zero. Di conseguenza, la potenza CC sostiene violenti archi elettrici man mano che il traferro fisico si allarga. Questo arco vaporizza il materiale di contatto e crea accumulo di carbonio. Se si passa a corrente continua ad alta tensione, valutare se sono necessari modelli contenenti funzionalità di soffiaggio magnetico. Gli scoppi magnetici utilizzano magneti interni per allontanare l"arco elettrico dai contatti, estinguendolo rapidamente.

Protezione induttiva dai contraccolpi

Quando disecciti una bobina, il collasso del campo magnetico genera un enorme picco di alta tensione. Questo picco si ripercuote all"indietro nel circuito di controllo. Questa tensione inversa distrugge facilmente transistor e microcontrollori. È necessario assicurarsi che il progetto incorpori una protezione induttiva dai contraccolpi. Utilizzare diodi flyback posizionati in parallelo inverso sulle bobine CC. Per le bobine CA, implementare varistori o circuiti smorzatori RC. Queste semplici aggiunte dissipano in modo sicuro il picco di energia distruttiva.

5. Selezione di un fornitore di relè elettromagnetici

Scegliere un fornitore implica molto di più che semplicemente trovare il prezzo più basso. Rappresenta una decisione critica in materia di gestione del rischio. Un lotto prodotto male può compromettere l’intera linea di prodotti.

Criteri di valutazione e conformità

Innanzitutto, esamina la cronologia della conformità e della certificazione. È necessario rifiutare fermamente i fornitori privi di marchi UL, CSA, VDE o TUV verificabili. Certificazioni false o mancanti espongono la tua azienda a enormi responsabilità. I componenti devono soddisfare i codici di sicurezza elettrica locali per garantire la sicurezza del consumatore e la conformità industriale.

Coerenza della qualità (ISO 9001)

Chiedi ai potenziali fornitori i dati MTBF (Mean Time Between Failures). Richiedere la documentazione recente sui test in batch. Un certificato ISO 9001 fornitore di relè elettromagnetici implementa rigorosi controlli di qualità. Monitorano le variazioni della resistenza di contatto durante i cicli di produzione. La resistenza di contatto costante garantisce prestazioni termiche affidabili sul campo.

Azione del passaggio successivo

Non impegnarsi mai in acquisti di massa basandosi esclusivamente su una scheda tecnica PDF. Richiedi prima le schede tecniche dettagliate. Successivamente, ordina i campioni tecnici. Installa questi campioni nel tuo prototipo fisico. Misurare le prestazioni termiche effettive sotto carico. Verificare l"esatto assorbimento di corrente della bobina utilizzando un oscilloscopio. Solo dopo la convalida fisica dovresti finalizzare il contratto di appalto.

Conclusione

La scelta del giusto componente di commutazione richiede il bilanciamento dei delicati vincoli sul lato controllo con le dure realtà del lato carico. È necessario dare priorità ad ampi margini di sicurezza fisica per far fronte a correnti di spunto imprevedibili. Ricordatevi sempre di separare le vostre aspettative di vita meccanica dalle effettive limitazioni di vita elettrica. Incorpora aggiunte critiche di sicurezza come diodi flyback e pulsanti di test bloccabili per proteggere sia i circuiti che i tecnici di manutenzione.

Per andare avanti, consulta le schede tecniche dettagliate per finalizzare i calcoli del carico. Non esitate a contattare i rappresentanti tecnici commerciali per richieste di campioni personalizzati. Forniscono indicazioni di declassamento specifiche per l"applicazione, adattate esattamente al vostro ambiente operativo.

FAQ

D: Qual è la differenza tra i relè elettromagnetici con bobina CA e CC?

R: Le bobine CA includono un anello di ombreggiatura sul nucleo magnetico. Questo anello impedisce al relè di vibrare o ronzare quando la corrente alternata attraversa lo zero. Una bobina CC alimentata con CA vibra violentemente. Al contrario, una bobina CA alimentata con CC probabilmente assorbirà corrente eccessiva, si surriscalderà e si brucerà rapidamente.

D: Come si impedisce la saldatura dei contatti in un relè elettromagnetico?

R: La saldatura dei contatti avviene a causa di massicce correnti di spunto provenienti da carichi capacitivi o motori o da forti archi. Prevenirlo sovradimensionando l"amperaggio nominale del contatto. È inoltre possibile utilizzare la logica di commutazione zero-cross o selezionare materiali di contatto specializzati e altamente robusti come l"ossido di stagno d"argento (AgSnO2).

D: Posso pilotare un relè industriale da 24 V direttamente da un Arduino o un Raspberry Pi?

R: No. I microcontroller emettono 3,3 V o 5 V a una corrente molto bassa, in genere inferiore a 20 mA. È necessario utilizzare un modulo relè contenente un transistor driver. In alternativa, è possibile utilizzare un fotoaccoppiatore intermedio combinato con un alimentatore separato da 24 V per attivare in sicurezza la bobina industriale.
