Le applicazioni CC ad alta tensione nei moderni sistemi di accumulo dell"energia sono esposte a gravi rischi di formazione di archi durante la commutazione di carico di routine. A differenza dell’alimentazione CA, la corrente continua non ha un punto naturale di passaggio per lo zero. Questo flusso elettrico costante fa sì che gli archi si sostengano più a lungo. Gli ingegneri considerano l"estinzione dell"arco un punto critico di guasto nella progettazione del sistema. Consideriamo il meccanismo di soffiaggio magnetico una soluzione meccanica collaudata. Allunga e recide in modo sicuro gli archi CC ad alta energia. Questo articolo va oltre le definizioni di base per fornirti un quadro di valutazione pragmatico. Imparerai come specificare i componenti di commutazione corretti per l"accumulo di energia della batteria, gli inverter solari e l"infrastruttura dei veicoli elettrici. Vengono descritti in dettaglio i requisiti di polarità, le caratteristiche specifiche del carico e i vincoli fisici di montaggio. Ciò garantisce il mantenimento della stabilità del sistema a lungo termine senza sovraccaricare la progettazione iniziale.
I meccanismi di soffiaggio magnetico offrono una valida alternativa ai contattori sigillati riempiti di gas, in particolare nelle applicazioni in cui le perdite di gas rappresentano un rischio di guasto a lungo termine.
La scelta del giusto relè di accumulo di energia richiede l"allineamento della polarità del relè (polarizzato e non polarizzato) con il flusso di potenza bidirezionale del sistema.
La valutazione deve andare oltre i valori nominali di tensione/corrente di base per includere il tempo di ripristino, l"usura dei contatti sotto carichi induttivi e la conformità agli standard di sicurezza UL/IEC.

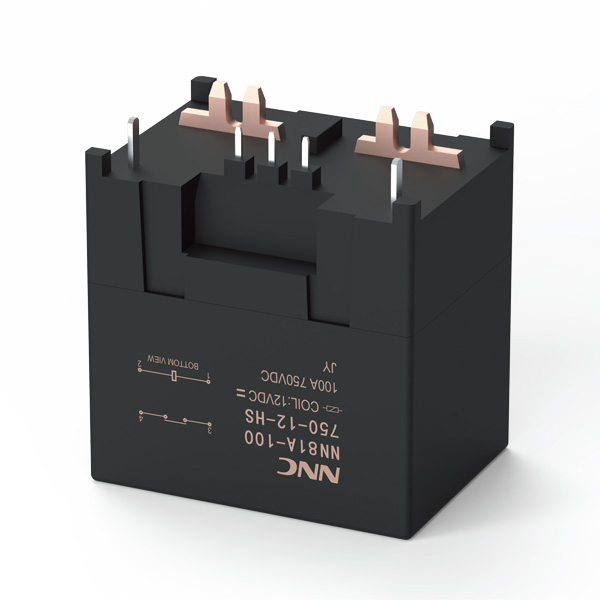

I magneti permanenti si trovano adiacenti ai contatti elettrici all'interno di questi dispositivi. Quando i contatti si separano, un arco elettrico si accende attraverso lo spazio vuoto. I magneti generano un campo magnetico localizzato perpendicolare al percorso dell'arco. La forza di Lorentz risultante spinge l'arco plasma conduttivo verso l'esterno in uno scivolo d'arco dedicato. Lo scivolo costringe l'arco ad allungarsi, a colpire le alette di raffreddamento e a perdere rapidamente energia termica. Questo meccanismo fisico agisce come un altamente affidabile relè di soppressione dell'arco . Non ti affidi all'integrità del vuoto per estinguere la fiamma.
È necessario confrontare questo approccio meccanico con i relè riempiti di gas sigillati ermeticamente. Le unità riempite di gas utilizzano miscele di idrogeno o azoto per soffocare l"arco. Si comportano eccezionalmente bene il primo giorno. Tuttavia, i sistemi di accumulo dell’energia spesso funzionano per dieci-quindici anni. Nel tempo, le guarnizioni epossidiche si degradano lentamente. Le molecole di gas permeano verso l"esterno. L"ossigeno fuoriesce verso l"interno. Questo degrado silenzioso compromette la rigidità dielettrica. Non è possibile rilevare facilmente una guarnizione che perde finché il relè non si guasta catastroficamente sotto carico. I progetti di soffiaggio magnetico si basano interamente sull"usura meccanica. L’erosione da contatto avviene a un ritmo prevedibile. I tuoi ingegneri possono modellare questa usura e pianificare accuratamente la manutenzione.
I team di procurement devono valutare attentamente il rapporto costi/prestazioni. I contattori per gas sigillati richiedono ambienti di produzione complessi. Ciò fa aumentare il prezzo di acquisto iniziale. I modelli a soffiaggio magnetico offrono notevoli vantaggi in termini di costi iniziali. Utilizzano robuste custodie per l"aria ambiente. Eccellono in ambienti ad alto ciclo come gli inverter solari collegati alla rete. Accettando dimensioni fisiche leggermente più grandi, ottieni un componente robusto. Riduci completamente i rischi nascosti dell"esaurimento del gas.
I moderni sistemi di accumulo dell"energia delle batterie (BESS) si caricano e scaricano regolarmente. Questo ciclo operativo spinge la corrente in due direzioni distinte. È necessario comprendere l"impatto che ciò ha sulla soppressione dell"arco interno. I relè polarizzati utilizzano un layout magnetico semplificato. Spingono correttamente l"arco solo quando la corrente scorre in una direzione specifica. Se si invia corrente inversa attraverso un"unità polarizzata, il campo magnetico spinge l"arco lontano dallo scivolo. Il plasma può sciogliere istantaneamente l"alloggiamento interno in plastica. Le unità polarizzate sono più economiche da produrre. Li specifichi solo per circuiti unidirezionali rigidi.
I relè non polarizzati utilizzano un'architettura magnetica complessa. Dirigono l'arco in modo sicuro nello scivolo indipendentemente dalla direzione della corrente. I banchi di accumulo delle batterie richiedono questa capacità bidirezionale. Il dimensionamento del corretto relè di accumulo dell'energia richiede un controllo rigoroso dei percorsi del flusso di potenza del sistema. Un errore comune è acquistare unità polarizzate per un rack per batterie bidirezionale per risparmiare sul budget iniziale.
Gli ingegneri spesso confondono la corrente di trasporto continua con la corrente di creazione/interruzione. La corrente di trasporto continua determina i limiti termici dei contatti chiusi. La corrente di chiusura/interruzione definisce ciò che il relè può commutare in sicurezza in condizioni di carico operativo normali. Le capacità di resistenza al cortocircuito definiscono il comportamento dell'unità durante un guasto catastrofico del sistema. È necessario specificare il relè ad alta tensione per gestire lo scenario di disconnessione di emergenza nel caso peggiore in assoluto.
Evitare di sovraccaricare eccessivamente la valutazione del carry continuo. I contatti sovradimensionati richiedono armature più pesanti. Le armature più pesanti richiedono una maggiore potenza di azionamento della bobina. Soffrono anche di un peggiore rimbalzo dei contatti durante la chiusura.
Parametro di valutazione | Definizione ingegneristica | Impatto sull"architettura ESS |
|---|---|---|
Corrente di trasporto continua | Corrente massima che i contatti chiusi possono sopportare senza surriscaldarsi. | Determina la gestione termica di base richiesta all"interno dell"armadio. |
Corrente di commutazione di apertura/interruzione | Livello di corrente che il relè può aprire o chiudere ripetutamente in modo sicuro. | Determina il ciclo di vita meccanico previsto dei cuscinetti di contatto. |
Resistenza al cortocircuito | Picco di corrente che il relè può sopravvivere prima della chiusura della saldatura. | Definisce i margini di sicurezza durante un evento catastrofico morto breve. |
Gli inverter solari e i banchi di batterie agli ioni di litio presentano profili di carico completamente diversi. Gli ingressi dell"inverter solare spesso agiscono come carichi altamente capacitivi. I condensatori assorbono massicce correnti di spunto al momento della connessione iniziale. Questo picco improvviso può facilmente saldare insieme i contatti del relè. I banchi batteria spesso presentano carichi altamente induttivi durante la risoluzione dei guasti. Gli induttori resistono ai cambiamenti improvvisi nel flusso di corrente. Quando si interrompe un carico induttivo, il circuito genera un enorme picco di tensione. Questo picco allunga significativamente la durata dell"arco. È necessario applicare rigorosi fattori di declassamento alla scelta del relè in base al tipo di carico specifico.
Specificare i parametri elettrici è solo metà dell"opera. I vincoli di installazione fisica determinano il successo a lungo termine. Poiché questi componenti si basano su magneti permanenti interni, la vicinanza fisica è importante.
Se si montano più relè uno contro l"altro, i loro campi magnetici si diffondono verso l"esterno. Questo flusso esterno provoca gravi interferenze magnetiche. I campi interferenti possono indebolire o distorcere la traiettoria interna dello scoppio delle unità adiacenti. Una traiettoria alterata significa che l"arco potrebbe non riuscire a raggiungere le alette di raffreddamento. L"arco si sostiene e distrugge i contatti. È necessario seguire rigorosamente le zone di divieto del produttore. Distanziare sempre questi componenti secondo le linee guida consigliate per lo spazio libero.
Anche l"orientamento del montaggio influisce direttamente sulle prestazioni. Gli scivoli ad arco basati sull"aria ambiente si basano in parte sulla dinamica dei fluidi. Il plasma caldo sale naturalmente. La gravità gioca un ruolo nel movimento dell"aria surriscaldata. Se monti il componente capovolto, costringi l"arco a combattere la gravità. Ciò riduce drasticamente l’efficienza di pulizia. Le ipotesi ingegneristiche standard presuppongono solitamente un orientamento verticale.
Le restrizioni sull’ingombro affliggono i moderni progetti di involucri. Spesso si installa un nuovo relè di energia all'interno di un caricabatterie per veicoli elettrici altamente compatto. Lo spazio è un lusso premium. I modelli a soffiaggio meccanico richiedono adeguate zone di dissipazione termica. È necessario tenere conto tempestivamente della circolazione dell'aria nel software CAD.
Mantenere uno spazio libero minimo di 50 mm tra i componenti di soffiaggio magnetico ad alta tensione.
Assicurarsi che le prese d"aria dello scivolo dell"arco siano rivolte lontano da componenti microelettronici sensibili o cablaggi elettrici.
Verificare le linee guida per l"orientamento prima di finalizzare le staffe di montaggio interne dell"armadio.
Schermare i sensori ad effetto Hall vicini per evitare false letture causate dal flusso magnetico disperso.
Un processo di specifica sistematico previene costosi guasti sul campo. Non fare affidamento esclusivamente sui numeri della scheda tecnica in alto. Segui un rigoroso quadro di approvvigionamento per assicurarti di acquistare il componente giusto per il lavoro.
Innanzitutto, definisci esplicitamente l"involucro operativo del tuo sistema. Mappare la tensione operativa nominale massima. Calcola la corrente di guasto di picco assoluta che le tue batterie possono fornire. Stimare i cicli di commutazione meccanici richiesti rispetto ai cicli di commutazione elettrici. I cicli meccanici si verificano senza carico attivo. I cicli elettrici determinano la durata effettiva del cuscinetto dell’arco. Definire chiaramente questi numeri prima di parlare con un fornitore.
Successivamente, controlla l"esatto layout del flusso di potenza. Traccia il percorso corrente durante uno stato di ricarica rapida. Traccia il percorso della corrente durante uno stato di scarica pesante. Questo controllo determina i tuoi rigorosi requisiti di polarità. Non indovinare mai la polarità.
In terzo luogo, verificare la conformità normativa regionale. Un industriale relè CC deve riportare specifici marchi di sicurezza. Assicurarsi che l'unità sia conforme allo standard UL 60947-4-1 per i mercati nordamericani. Verifica la conformità allo standard IEC 61810 per le implementazioni europee. Le certificazioni mancanti interromperanno il lancio del prodotto finale a tempo indeterminato.
Infine, non impegnarsi mai in un ordine di volume senza un"approfondita convalida fisica. I test a campione standardizzati isolano precocemente la scarsa qualità della produzione.
Controllo della resistenza di base: misurare la resistenza di contatto in milliohm sul campione nuovo e non alimentato.
Commutazione del banco di carico: eseguire il ciclo del componente alla corrente di trasporto continua calcolata per 100 cicli.
Imaging termico: utilizzare una telecamera a infrarossi per monitorare le temperature dell'alloggiamento durante i cicli di chiusura/interruzione.
Resistenza post-test: misurare nuovamente la resistenza di contatto per calcolare l'accumulo di carbonio e l'erosione da contatto.
Un adeguatamente specificato relè ad alta tensione di spegnimento magnetico presenterà picchi termici minimi durante questi test. Vedrai un piccolo e prevedibile aumento della resistenza. Non vedrai deformazioni dell'alloggiamento o archi elettrici prolungati.
Per specificare un componente di commutazione affidabile è necessario andare oltre i valori di tensione di base. È necessario bilanciare attivamente le esigenze di corrente bidirezionale con la polarità del magnete interno. È necessario gestire i vincoli fisici dell"installazione come l"interferenza magnetica e l"orientamento. Dare la priorità alla soppressione meccanica e prevedibile dell"arco rispetto alle alternative a gas sigillato offre vantaggi evidenti a lungo termine. L"approccio meccanico elimina la minaccia nascosta della lenta permeazione del gas.
Incoraggiamo gli ingegneri progettisti e i team di approvvigionamento a collaborare strettamente nelle prime fasi della fase di progettazione. Scarica una guida completa alla progettazione del produttore. Richiedi scheda tecnica specifica curve prestazionali. Consultare direttamente un tecnico applicativo per rivedere lo schema esatto di stoccaggio dell"energia della batteria prima di finalizzare la distinta base.
R: Tecnicamente sì, ma con una capacità notevolmente ridotta e un rischio molto più elevato di guasto catastrofico. Il campo magnetico interno allontana l"arco inverso dallo scivolo di sicurezza. Il plasma scioglierà rapidamente i componenti interni. Specificare sempre un modello non polarizzato per i sistemi bidirezionali.
R: La legge di Paschen impone che una minore densità dell"aria ad altitudini elevate riduce la rigidità dielettrica complessiva del traferro. L"aria ambiente diventa meno efficace nel raffreddamento e nella rottura dell"arco. È necessario declassare la specifica di tensione massima o utilizzare un modello con spazi di contatto fisici maggiori per le implementazioni ad alta quota.
R: Dovresti aspettarti aumenti realistici dei milliohm dovuti alla carbonizzazione indotta dall"arco sui cuscinetti di contatto. La resistenza spesso aumenta da una base di 1-3 milliohm fino a 10-15 milliohm nel corso di migliaia di cicli. Il sistema di gestione della batteria (BMS) dovrebbe monitorare attivamente la caduta di tensione risultante per attivare la manutenzione programmata.
