L"elettronica moderna spinge costantemente i limiti estremi della miniaturizzazione dei componenti. Ogni giorno nel design devi affrontare una dura tensione. È necessario ridurre significativamente l"ingombro complessivo del dispositivo. Allo stesso tempo, richiedi un"affidabilità elettrica senza compromessi da ogni parte. Ogni singolo millimetro conta all"interno di un alloggiamento compatto. Semplicemente non puoi sacrificare le prestazioni funzionali per risparmiare spazio.
Una scarsa selezione dei componenti comporta gravi rischi tecnici. L"usura prematura interna e l"azionamento incoerente spesso portano a guasti catastrofici del sistema. Questi guasti hardware imprevisti innescano richiami di prodotti altamente pubblicizzati. Danneggiano istantaneamente la fiducia del marchio a lungo termine. La scelta della logica di commutazione interna determina la sopravvivenza del dispositivo host.
Questa guida fornisce un quadro strutturato di ingegneria e approvvigionamento. Ti aiuta a valutare i componenti in modo accurato. Imparerai come specificare il passaggio esatto per applicazioni ad alto rischio e con vincoli di spazio. Esploriamo metodi critici di integrazione meccanica e valori nominali di carico elettrico. Capirai come la sigillatura ambientale protegge le prestazioni. Infine, ti insegniamo come valutare in modo efficace la conformità del fornitore.
Lo stile dell"attuatore deve dettare l"integrazione meccanica; le leve non corrispondenti portano alla rottura della corsa eccessiva.
Le caratteristiche elettriche non scalano linearmente con le dimensioni; verificare i parametri di carico precisi rispetto alle capacità dello switch.
I requisiti di forza operativa determinano il feedback tattile e l"affidabilità nelle applicazioni sensibili.
La tenuta ambientale (classificazioni IP) non è negoziabile per i dispositivi esposti a polvere, umidità o temperature estreme.
La selezione del fornitore dovrebbe dare priorità alla conformità trasparente (UL/ENEC) e a tolleranze di produzione coerenti.
L’elettronica moderna deve affrontare limitazioni spaziali estreme in diversi settori. Questa densa realtà di confezionamento si vede nei moduli di controllo automobilistici avanzati. I dispositivi medici portatili richiedono inoltre una spaziatura dei componenti incredibilmente ridotta. I pannelli touch per la casa intelligente racchiudono hardware di rete complesso in cavità poco profonde delle pareti. È necessario inserire una logica di commutazione affidabile in questi confini fisici sempre più ristretti. L"involucro fisico non lascia quasi alcun margine di errore durante l"integrazione meccanica.
Come si presenta un"integrazione di componenti di successo? Un progetto di successo offre un ciclo di vita altamente prevedibile. Fornisce una risposta tattile coerente in condizioni ambientali variabili. Si ottengono assolutamente zero falsi trigger durante il funzionamento attivo. L"attuatore meccanico si inserisce in modo prevedibile ogni volta. Gli utenti avvertono un clic distinto e affidabile che conferma il loro input. Il circuito elettrico si chiude dolcemente senza pericolose esitazioni del segnale.
Dobbiamo definire chiaramente le dimensioni fisiche di questi componenti. Un vero microinterruttore subminiaturizzato è significativamente più piccolo di un'alternativa miniaturizzata di base. Gli interruttori miniaturizzati standard misurano spesso circa 27 mm di lunghezza complessiva. Le varianti subminiaturizzate riducono questo ingombro a 12,8 mm o meno. Utilizzano una spaziatura del passo molto più stretta per il montaggio del circuito stampato. Questa riduzione aggressiva delle dimensioni richiede un'estrema precisione nella produzione.
Durante la specifica ti trovi di fronte a una matrice di compromessi rigorosa e inevitabile. È necessario bilanciare perfettamente le dimensioni fisiche con la capacità di trasporto di corrente. Una minore distanza tra i contatti interni limita intrinsecamente la gestione di correnti elevate. Meno metallo fisico significa meno capacità di dissipare energia termica. Questa realtà spaziale riduce anche la durata della vita meccanica complessiva. È necessario valutare esattamente questi tre fattori prima di finalizzare qualsiasi layout di circuito denso.
La geometria dell"attuatore determina l"intera strategia di integrazione meccanica. Non è possibile forzare una leva non corrispondente in una cavità stretta del dispositivo. Gli stantuffi a perno funzionano meglio per sequenze di attuazione dirette e in linea. Richiedono allineamenti verticali precisi dal dispositivo host. È necessario evitare attivamente il caricamento laterale di un meccanismo a stantuffo con perno. Le forze di spinta laterali danneggeranno permanentemente il delicato alloggiamento interno in plastica.
I percorsi di attuazione angolati o ampi richiedono un approccio completamente diverso. È necessario specificare un microinterruttore a cerniera per questi scenari geometrici curvi. Le leve delle cerniere offrono un netto vantaggio meccanico per il componente di guida. Moltiplicano la forza di attuazione in entrata e prolungano la distanza di corsa utile. Troverai una variazione significativa nelle lunghezze delle leve disponibili e nei profili di curvatura.

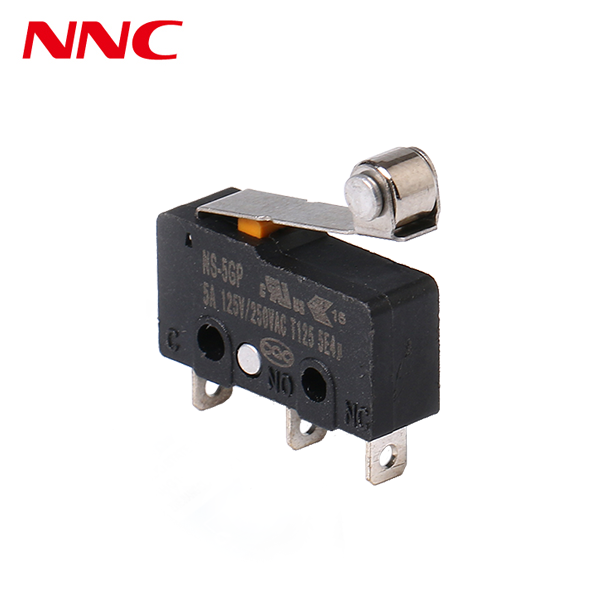

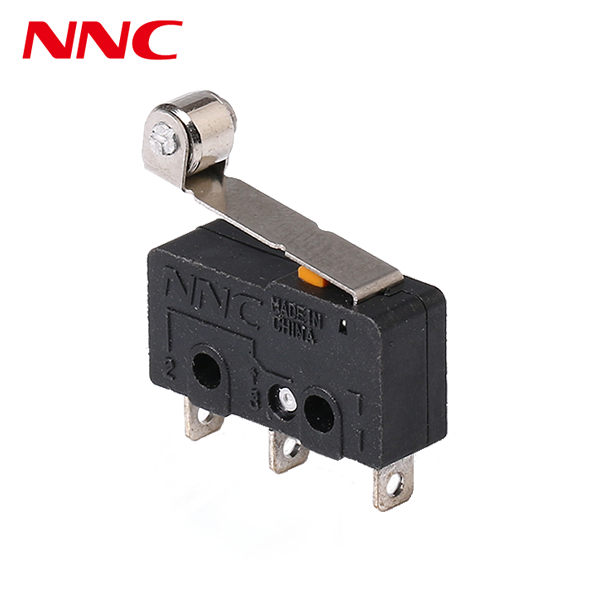

Le applicazioni azionate a camme fanno molto affidamento su leve a rulli specializzate. Ne hai bisogno anche per i binari meccanici a scorrimento rapido. La ruota a rulli rotanti riduce drasticamente l"attrito superficiale durante l"innesto. Questo movimento rotatorio impedisce l"usura prematura sia della leva dell"interruttore che della camma di comando. Garantisce un trasferimento regolare della forza attraverso migliaia di cicli rapidi.
La meccanica interna definisce la vera velocità di commutazione e la sicurezza. Un ben progettato microinterruttore ad azione rapida si basa su una molla over-center di precisione. Questo meccanismo di tensione interna garantisce un rapido trasferimento dei contatti. Muove istantaneamente i contatti fissi, indipendentemente dalla velocità di pressatura esterna. Questa rapida separazione previene attivamente la formazione di archi elettrici prolungati attraverso lo spazio microscopico.
Meccanismo dell"attuatore | Percorso cinematico primario | Scenario applicativo ideale | Restrizione all"integrazione |
|---|---|---|---|
Stantuffo a perno | Rigorosamente verticale/in linea | Array di pulsanti, chiusure dirette del coperchio | Estremamente sensibile al carico laterale distruttivo |
Leva della cerniera | Radiale/Sweeping | Chiusure delle porte, impugnature a grilletto angolate | Richiede il calcolo di percorsi di viaggio estesi |
Leva a rullo | Scorrevole/a camme | Camme del motore, piste dell"attuatore lineare | Aggiunge l"altezza verticale all"ingombro complessivo |
È necessario distinguere rigorosamente tra la durata della vita meccanica e quella elettrica. La durata meccanica della molla di tensione interna solitamente si estende su milioni di cicli fisici. Tuttavia, il ciclo di vita elettrico diminuisce in modo significativo se posto sotto un carico attivo. Le alte tensioni e le forti correnti di spunto erodono rapidamente i contatti metallici interni. Valutare sempre la curva dei valori elettrici fornita dalla scheda tecnica.
La forza operativa influisce direttamente sul feedback tattile dell'utente e sull'affidabilità del sistema. Misuriamo la forza di spinta richiesta rigorosamente in grammi o Newton. Un sensore di livello del fluido leggero richiede un microinterruttore sensibile per funzionare correttamente. Le attrezzature industriali pesanti richiedono invece una variante con una forza molto più elevata. Le molle interne più rigide resistono naturalmente ai falsi scatti accidentali causati dalle intense vibrazioni della macchina.
La protezione ambientale richiede una valutazione attenta e specifica per l"applicazione. Molte applicazioni sul campo richiedono interruttori sigillati con grado di protezione IP67. Polvere e umidità distruggeranno i contatti metallici esposti in pochi giorni. Tuttavia, gli stivali di tenuta interna introducono notevoli compromessi strutturali. La guarnizione in gomma smorza leggermente il nitido feedback tattile. Inoltre aumenta sensibilmente la forza operativa richiesta. È necessario tenere conto di questo spostamento di resistenza.
I materiali dei contatti determinano la capacità di commutazione assoluta. Considera attentamente queste diverse opzioni di materiale per qualsiasi microinterruttore compatto :
Contatti a punto incrociato dorati: ideali per circuiti a microcarico e segnalazione a livello logico. Resistono naturalmente all'ossidazione superficiale in ambienti a bassa potenza.
Contatti in argento massiccio: ideali per applicazioni di commutazione di potenza standard. Conducono l'elettricità in modo efficiente ma rimangono suscettibili alla graduale solforazione.
Variazioni in lega d'argento: progettate specificatamente per carichi ad alto spunto. Gestiscono efficacemente gli archi localizzati e le temperature interne più elevate durante la commutazione rapida.
La produzione del dispositivo host introduce intrinsecamente tolleranze spaziali cumulative. Chiamiamo questo fenomeno accumulo di tolleranza geometrica. Rappresenta un rischio enorme per la meccanica di commutazione affidabile. Gli alloggiamenti in plastica stampati in modo inadeguato possono comportare una corsa della leva insufficiente. Peggio ancora, possono portare l"attuatore in una corsa eccessiva distruttiva. È necessario calcolare meticolosamente queste variazioni dimensionali durante la fase CAD.
La saldatura industriale espone la plastica subminiaturizzata a gravi rischi termici. La saldatura ad onda automatizzata e la saldatura manuale manuale generano calore intenso e localizzato. Questo shock termico deforma facilmente i sottili involucri degli interruttori in plastica. Raccomandiamo vivamente di adottare rigorose pratiche di gestione termica sulla catena di montaggio. Prendere in considerazione la possibilità di specificare cablaggi precablati o terminali plug-in specializzati per bypassare completamente il riscaldamento diretto del PCB.
Il degrado ambientale reale distrugge i componenti silenziosamente nel tempo. Gli adesivi e i composti per impregnazione circostanti spesso rilasciano gas organici volatili. Questo degassamento riveste i contatti aperti dell"interruttore con una pellicola isolante invisibile. La vibrazione meccanica continua induce un forte rimbalzo del contatto elettrico. Il ciclo di temperature estreme degrada progressivamente la tensione di base della molla a scatto interna.
È necessaria una strategia di elusione rigorosa e proattiva. Ti consigliamo di eseguire una rigorosa lista di controllo dei test meccanici prima di impegnarti nella produzione di massa.
Esegui convalide complete del prototipo per verificare l"esatta cinematica dell"attuatore.
Esegui test aggressivi di shock termico per evidenziare i punti deboli nascosti dei materiali.
Analizzare i componenti chimici circostanti per potenziali rischi di degassamento a lungo termine.
Conferma che i limiti di oltrecorsa meccanica rimangono sicuri anche in caso di carichi operativi di punta.
La conformità normativa globale costituisce il fondamento assoluto della fiducia nell'hardware. Non è possibile specificare un interruttore del dispositivo di controllo non verificato per infrastrutture industriali critiche. È necessario richiedere esplicitamente certificazioni di test riconosciute a livello globale. Cerca valutazioni prestazionali UL, ENEC e CQC trasparenti. Verifica la completa aderenza dei componenti ai rigorosi standard RoHS e REACH sui materiali chimici.
Le parti del catalogo standardizzate non sempre risolvono problemi complessi di progettazione spaziale. È necessario valutare attentamente quando utilizzare i componenti di base disponibili in commercio. A volte, un"applicazione aggressiva richiede un cablaggio impermeabile personalizzato. Potrebbero essere necessarie geometrie delle leve specializzate o profili di forza altamente personalizzati. Coinvolgere il produttore per modifiche personalizzate dirette spesso consente di risparmiare notevoli costi di assemblaggio a valle.
La resilienza della catena di fornitura determina il successo finale della produzione. Valuta direttamente le capacità di produzione automatizzata di un produttore di componenti. L’elevata automazione della fabbrica garantisce una stretta coerenza geometrica nelle tolleranze tra lotto e lotto. È inoltre necessario valutare i tempi di consegna storici e l"approvvigionamento delle materie prime. I colli di bottiglia nell’offerta possono facilmente far deragliare i principali lanci di prodotti a livello globale.
Compi i passi successivi decisivi e orientati all"azione nel tuo percorso di procurement. Consiglia ai tuoi team di ingegneria meccanica di richiedere immediatamente modelli CAD 3D dettagliati. Proteggi campioni di prodotti fisici per una prototipazione tempestiva e pratica. Avviare dialoghi tecnici diretti con i team tecnici interni del fornitore. Capiscono meglio di chiunque altro i limiti sfumati dei loro meccanismi di tensione interna.
La selezione del giusto interruttore subminiaturizzato rimane un rigoroso esercizio di ingegneria. È necessario bilanciare perfettamente la geometria della leva meccanica, i limiti di carico elettrico e le difficili realtà ambientali. Un semplice errore di calcolo della forza operativa o della tolleranza spaziale compromette facilmente l"intero dispositivo host.
Una rigorosa valutazione iniziale previene direttamente guasti a valle incredibilmente costosi. Proteggi attivamente la reputazione del tuo marchio testando la cinematica e i limiti termici nelle prime fasi del ciclo di progettazione. Affidarsi a certificazioni verificate garantisce la sicurezza operativa a lungo termine nei mercati globali.
Prendi il controllo del processo di specifica dei tuoi componenti oggi stesso. Scarica un elenco di controllo completo per la selezione dei componenti per allineare i parametri tecnici. Richiedi una consulenza tecnica dedicata con il tuo partner di produzione di fiducia. Ordina un kit di campioni fisici completo per iniziare immediatamente la tua valutazione pratica.
R: La differenza principale risiede nelle dimensioni fisiche standardizzate e nel passo del terminale. Un interruttore miniaturizzato standard misura in genere circa 27 mm di lunghezza. Un microinterruttore subminiaturizzato riduce l"ingombro a 12,8 mm o meno. Le versioni subminiaturizzate utilizzano una spaziatura tra i pin più stretta, rendendole ideali per circuiti stampati ad alta densità.
R: La forza operativa è direttamente correlata alla tensione della molla interna. Forze operative più elevate utilizzano molle interne più rigide. Queste molle rigide forniscono una pressione di contatto più elevata, che resiste naturalmente alle vibrazioni della macchina e riduce la formazione di archi elettrici. Tuttavia, una forza eccessivamente elevata può accelerare l"affaticamento meccanico sulla cerniera della leva per milioni di cicli.
R: Gli interruttori subminiaturizzati devono affrontare intrinsecamente limitazioni fisiche a causa dei piccoli spazi tra i contatti. La maggior parte delle versioni standard gestisce in sicurezza tra 0,1 A e 5 A a seconda della tensione. La gestione di correnti elevate e prolungate genera un calore eccessivo che scioglie i piccoli involucri di plastica. Per carichi di potenza pesanti, è invece necessario attivare un relè di potenza esterno.
R: No. La maggior parte dei microinterruttori sigillati ha un grado di protezione IP67. Questa classificazione protegge dall"ingresso di polvere e dall"immersione temporanea in acqua fino a 1 metro per 30 minuti. Non garantisce la sopravvivenza in continua immersione in acque profonde. Per le applicazioni subacquee permanenti, è necessario specificare custodie specializzate con grado di protezione IP68 e metodi di sigillatura personalizzati.
