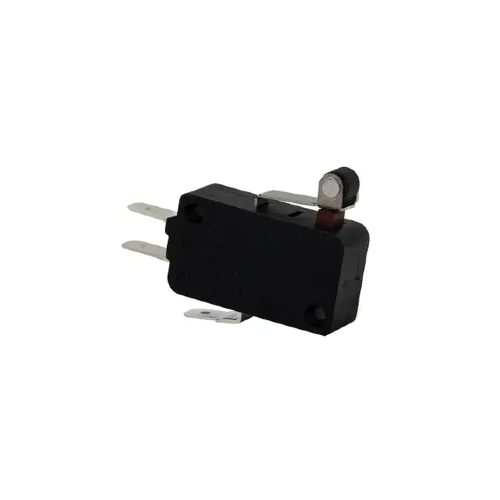

I microinterruttori , noti anche come interruttori a scatto, sono componenti piccoli ma potenti in varie applicazioni elettroniche e industriali. La loro funzione principale è fornire una commutazione precisa e affidabile in dispositivi in cui precisione e velocità sono cruciali. Che tu ne abbia bisogno per elettrodomestici, sistemi automobilistici o macchinari industriali, il cablaggio corretto di un microinterruttore ne garantisce la longevità e le prestazioni affidabili. In questa guida dettagliata ti guideremo attraverso tutto ciò che devi sapere su come cablare un microinterruttore, dalle nozioni di base alle istruzioni passo passo, alle configurazioni di cablaggio, alla risoluzione dei problemi e alle migliori pratiche.
Prima di approfondire il processo di cablaggio di un microinterruttore, è importante capire cos'è un microinterruttore e come funziona. Un microinterruttore è un dispositivo elettromeccanico che utilizza una forza fisica per attivare un circuito elettrico. Il 'micro' nel nome si riferisce al movimento meccanico minimo richiesto per attivare l'interruttore.
Un microinterruttore è un tipo di interruttore che funziona con una forza fisica minima. È progettato per accendere o spegnere un circuito con un'azione rapida, altamente affidabile ed efficiente. Il meccanismo interno utilizza in genere un attuatore caricato a molla, che fa scattare l'interruttore tra la posizione aperta e quella chiusa.
Un microinterruttore è composto da diverse parti che lavorano insieme per consentire una commutazione affidabile:
Attuatore : la parte mobile che viene premuta, tirata o attivata per avviare l'interruttore.
Contatti : le parti elettriche che aprono o chiudono il circuito quando l'attuatore è impegnato.
Alloggiamento : l'involucro esterno che protegge i componenti interni.
Molla : una molla all'interno dell'interruttore che assicura che l'attuatore ritorni nella sua posizione originale dopo essere stato attivato.
Esistono diversi tipi di microinterruttori progettati per applicazioni specifiche. Di seguito è riportato un riepilogo dei tipi comuni:
Tipo | Descrizione | Ideale per |
Microinterruttore di base | Microinterruttore standard con attuatore a leva. Fornisce una commutazione affidabile a scatto rapido per scopi generali. | Applicazioni generiche come gli elettrodomestici. |
Microinterruttore a rullo | Dispone di un rullo sull'attuatore per un funzionamento più fluido, riducendo l'usura. | Applicazioni con movimenti ripetitivi come nastri trasportatori. |
Microinterruttore subminiaturizzato | Una versione compatta del microinterruttore standard. Perfetto per applicazioni con spazio limitato. | Elettronica di consumo e piccole apparecchiature. |
Microinterruttore sigillato | Progettato per resistere all'acqua, alla polvere e ad altri fattori ambientali. | Ambienti difficili come macchinari esterni o siti industriali. |
Microinterruttore ad alta corrente | In grado di gestire correnti più elevate rispetto ai microinterruttori standard. | Applicazioni ad alta potenza come quelle automobilistiche e dei macchinari pesanti. |
Prima di cablare un microinterruttore, avrai bisogno di alcuni strumenti essenziali e di una conoscenza dei terminali dell'interruttore. Esaminiamo i componenti e gli strumenti necessari per il cablaggio.
Per cablare un microinterruttore, avrai bisogno dei seguenti strumenti:
Spellafili : per spelare l'isolamento dalle estremità dei cavi.
Cacciavite : per serrare le viti sui terminali dell'interruttore.
Saldatore : Se necessario, per realizzare un collegamento permanente ai terminali.
Multimetro : per verificare la continuità e verificare il corretto cablaggio.
Fili appropriati : il diametro del filo corretto per la tua applicazione.
Un microinterruttore ha tipicamente tre terminali: Comune (C), Normalmente Aperto (NO) e Normalmente Chiuso (NC). Comprendere questi terminali è fondamentale per un cablaggio corretto:
Comune (C) : questo terminale è il punto di connessione centrale in cui l'alimentazione entra o esce dall'interruttore.
Normalmente aperto (NO) : il terminale NO è aperto per impostazione predefinita e entrerà in contatto solo quando viene azionato l'interruttore.
Normalmente chiuso (NC) : il terminale NC è chiuso per impostazione predefinita e si aprirà quando viene attivato l'interruttore.
Ogni terminale svolge un ruolo cruciale nel determinare il comportamento dell'interruttore quando viene attivato.
Il corretto cablaggio di un microinterruttore garantisce che funzioni come previsto e funzioni in modo affidabile nel tempo. Di seguito è riportata una guida passo passo per aiutarti a cablare un microinterruttore.
Inizia spelando le estremità dei fili che collegherai ai terminali del microinterruttore. Utilizzare spelafili per rimuovere con attenzione l'isolamento, esponendo circa 1/4 di pollice del filo. Assicurarsi che i cavi siano della sezione corretta per la potenza nominale dell'interruttore per evitare di sovraccaricare l'interruttore.
Determina quale terminale utilizzerai in base alla configurazione richiesta per la tua applicazione:
Per una configurazione normalmente aperta (NO), collegare il cavo di alimentazione al terminale comune (C) e il cavo di carico al terminale NO.
Per una configurazione normalmente chiusa (NC), collegare il cavo di alimentazione al terminale comune (C) e il cavo di carico al terminale NC .
Utilizzando un cacciavite o un saldatore (se necessario), collegare i fili predisposti agli appositi terminali . Stringere le viti per fissare i cavi in posizione. Assicurarsi che non vi siano collegamenti allentati, poiché ciò potrebbe comportare un funzionamento inaffidabile dell'interruttore.
Una volta collegato il microinterruttore, è importante testarlo prima dell'uso. Utilizzando un multimetro, verificare la continuità tra il terminale comune (C) e il terminale NO o NC, a seconda della configurazione:
NO : Non dovrebbe esserci continuità finché l'interruttore non viene attivato.
NC : La continuità dovrebbe essere presente finché l'interruttore non viene attivato.
Testare il cablaggio attivando manualmente l'interruttore e assicurandosi che si comporti come previsto.
I microinterruttori sono versatili e possono essere cablati in diverse configurazioni a seconda dell'applicazione. Esploriamo alcune configurazioni di cablaggio comuni per usi diversi.
In una configurazione normalmente aperta (NO), l'interruttore è aperto per impostazione predefinita e chiude il circuito solo quando viene attivato. Questa è la configurazione più comunemente utilizzata per controllare i dispositivi che devono essere attivati solo quando viene soddisfatta una condizione specifica.
Interblocchi di sicurezza : utilizzati nelle macchine per garantire che le protezioni di sicurezza siano in posizione prima che la macchina possa funzionare.
Interruttori di finecorsa : nei trasportatori, per rilevare la posizione delle parti in movimento.
In una configurazione Normalmente Chiusa (NC), l'interruttore è chiuso per impostazione predefinita, consentendo alla corrente di fluire attraverso il circuito fino all'attivazione dell'interruttore, che apre il circuito. Questa configurazione viene utilizzata quando è necessario alimentare un dispositivo a meno che non vi sia una condizione di emergenza o di sicurezza che interrompa il flusso.
Pulsanti di arresto di emergenza : in ambienti industriali in cui la pressione del pulsante dovrebbe interrompere immediatamente l'alimentazione a un sistema.
Sistemi di allarme : per rilevare quando una porta o una finestra viene aperta.
A volte, nonostante si segua la procedura di cablaggio corretta, possono comunque verificarsi problemi. Di seguito sono riportati alcuni problemi comuni e come risolverli.
Se i cavi non si collegano correttamente ai terminali del microinterruttore, verificare quanto segue:
Viti allentate : assicurarsi che le viti siano serrate saldamente attorno alle estremità del cavo.
Isolamento del filo : assicurarsi che non sia rimasto alcun isolamento sulla parte del filo che deve entrare in contatto con il terminale.
Sezione del filo errata : verificare che la sezione del filo sia adeguata alla corrente nominale dell'interruttore.
Se il microinterruttore non si attiva o disattiva come previsto, verificare:
Collegamento terminale errato : assicurarsi che vengano utilizzati i terminali corretti per le configurazioni NA o NC.
Interruttore difettoso : se l'interruttore continua a non funzionare dopo il test, potrebbe essere danneggiato o difettoso.
Utilizzare un multimetro per verificare la continuità e verificare il corretto cablaggio. Ciò ti aiuterà a identificare eventuali problemi prima di utilizzare l'interruttore in un circuito sotto tensione.
Per garantire che i microinterruttori funzionino in modo affidabile nel tempo, segui queste migliori pratiche durante il cablaggio:
Scollegare sempre l'alimentazione prima di collegare un microinterruttore per evitare scosse elettriche o danni.
Utilizzare strumenti isolati per ridurre il rischio di cortocircuiti accidentali.
Assicurarsi che ciascun filo sia collegato saldamente ai terminali per evitare contatti scadenti e prestazioni inaffidabili.
Per le connessioni permanenti, valuta la possibilità di saldare i fili anziché utilizzare viti.
Utilizzare la sezione del filo corretta e assicurarsi che la corrente nominale del microinterruttore corrisponda ai requisiti dell'applicazione per evitare surriscaldamenti o guasti.
Cablare correttamente un microinterruttore è essenziale per garantire prestazioni affidabili e longevità. Seguendo i passaggi descritti in questa guida, puoi cablare con sicurezza un microinterruttore per la tua applicazione specifica, che si tratti di automazione industriale, elettrodomestici o sistemi automobilistici. È importante testare il cablaggio prima dell'installazione e aderire alle migliori pratiche per connessioni sicure e protette per evitare potenziali problemi. Un cablaggio corretto garantisce che il microinterruttore funzionerà in modo accurato ed efficiente nel tempo, evitando costosi tempi di inattività e riparazioni.
Noi di Clion Electric Co., Ltd. siamo specializzati nella fornitura di microinterruttori di alta qualità progettati per soddisfare le esigenze di vari settori. I nostri prodotti sono realizzati per garantire prestazioni affidabili e durature in un'ampia gamma di applicazioni. Se stai cercando una guida esperta o la soluzione di microinterruttore perfetta per il tuo progetto, ti invitiamo a contattarci. Il nostro team è qui per aiutarti a selezionare i componenti giusti e garantire il successo dei tuoi progetti di cablaggio. Lascia che ti aiutiamo a fare la scelta migliore per le tue esigenze di cambiamento.
I terminali NESSUN sono aperti per impostazione predefinita e si chiudono solo quando attivati. I terminali NC sono chiusi per impostazione predefinita e aperti quando attivati.
I microinterruttori sono generalmente progettati per il controllo a bassa tensione, ma alcuni modelli possono gestire correnti più elevate. Assicurati che l'interruttore sia dimensionato per la tensione e la corrente del tuo sistema.
Non necessariamente. La maggior parte dei microinterruttori hanno terminali a vite che non richiedono saldatura. Tuttavia, alcune applicazioni potrebbero richiedere la saldatura per una connessione più permanente.
Utilizzare un multimetro per verificare la continuità nelle posizioni desiderate (NO o NC) per verificare che l'interruttore funzioni correttamente quando viene azionato.
Un cablaggio errato può portare al malfunzionamento degli interruttori, al mancato attivazione o addirittura al danneggiamento del dispositivo o del circuito. Ricontrollare sempre le connessioni e le configurazioni prima di accendere.
