La selezione del componente sbagliato per una configurazione compatta del pannello di controllo non causa solo ritardi nell"assemblaggio. Rischia guasti termici, guasti da arco voltaico e gravi non conformità nelle operazioni industriali. Si potrebbe presumere che un numero identico di pin garantisca un interblocco senza interruzioni. Non lo fanno. Sebbene i dispositivi di commutazione sembrino altamente standardizzati, le tolleranze delle prese variano drasticamente nel mercato. I design dei terminali e le classificazioni dei materiali differiscono in modo significativo tra i produttori.
Se queste connessioni non corrispondono, si compromettono la sicurezza del pannello e il tempo di attività operativa. Questa guida analizza gli esatti criteri elettrici, meccanici e ambientali richiesti per valutare la compatibilità. Ti mostriamo come abbinare in modo impeccabile una presa relè per integrazioni di relè miniaturizzati. Imparerai a verificare le capacità attuali, a specificare gli stili di montaggio corretti e a selezionare le giuste tecnologie dei terminali. L'applicazione di queste regole garantisce l'affidabilità a lungo termine dei vostri sistemi di controllo.
La configurazione dei pin è solo il primo passo: le dimensioni delle pale, il passo e il numero di poli devono essere allineati, ma il declassamento termico e la rigidità dielettrica determinano la compatibilità effettiva.
La corrente nominale deve superare il carico: un relè di potenza miniaturizzato da 16 A richiede una presa relè da 16 A (o superiore) per prevenire il degrado del terminale sotto carico continuo.
Il montaggio determina la velocità di manutenzione: la scelta tra zoccoli per relè plug-in su guida DIN e basi montate su PCB influisce sui futuri tempi di sostituzione e risoluzione dei problemi.
La tecnologia dei terminali riduce il tasso di guasto: i terminali push-in offrono una resistenza alle vibrazioni superiore rispetto ai tradizionali terminali a vite in ambienti industriali pesanti.
Gli ingegneri spesso devono affrontare pressioni per assemblare rapidamente i pannelli di controllo. Questa fretta porta a gravi errori di compatibilità dei componenti. Comprendere le conseguenze meccaniche di un accoppiamento inadeguato previene costosi guasti al sistema.
Molti tecnici cadono nella trappola di presupporre una compatibilità universale. Ritengono che la disposizione dei pin corrispondente garantisca un funzionamento sicuro tra marchi diversi. Questo è un malinteso pericoloso. Potresti collegare un dispositivo a una base relè casuale solo perché si adatta. Tuttavia, lo spessore della lama e la tensione di contatto variano di frazioni di millimetro. Le connessioni allentate riducono l'area di contatto fisico. Questa scarsa tensione di accoppiamento provoca direttamente dei microarchi. Nel tempo, i microarchi distruggono la placcatura dei terminali e compromettono l'intero circuito.
I materiali scadenti creano distinti problemi di riscaldamento localizzato. Quando si accoppia un"unità di commutazione di alta qualità con una base di bassa qualità, la base diventa un collo di bottiglia. Il metallo inferiore all"interno della base resiste al flusso elettrico. La resistenza genera calore durante il funzionamento continuo. Questo accumulo termico cuoce la plastica circostante. Degrada rapidamente la durata di entrambi i componenti. Inoltre, la fusione della plastica può annullare istantaneamente le costose certificazioni UL/IEC dei pannelli.
Gli ambienti industriali penalizzano i quadri elettrici. I macchinari pesanti producono vibrazioni costanti a bassa frequenza. Se la presa non dispone di clip di fissaggio adeguate, queste vibrazioni spostano lentamente i componenti a spina. I tempi di inattività non pianificati costano agli impianti di produzione migliaia di dollari al minuto. Basare la scelta dei componenti sulla sicurezza meccanica previene queste disconnessioni improvvise.
Errori comuni:
Ignorando le microtolleranze tra le diverse marche di componenti.
Supponendo un carico di 8 A, una base da 10 A è accettabile per un dispositivo da 16 A.
Dimenticare di installare clip di fissaggio in zone ad alta vibrazione.
La scelta della base adeguata richiede una valutazione metodica. È necessario allineare tre dimensioni ingegneristiche distinte per garantire un funzionamento sicuro.
La corrispondenza tra tensione e capacità di corrente non è negoziabile. La base deve gestire la corrente di guasto massima del sistema, non solo il carico nominale. Specificare una presa relè da 16 A è assolutamente fondamentale quando si distribuiscono dispositivi miniaturizzati ad alta capacità. Se si riduce la potenza nominale di base, le sbarre collettrici interne si surriscalderanno.
È inoltre necessario verificare la rigidità dielettrica. Questa metrica definisce la tensione massima che l"alloggiamento in plastica può sopportare prima di rompersi. Controllare la tensione di isolamento tra bobina e contatto. Quindi, verificare l"isolamento da polo a polo. L"elevata rigidità dielettrica previene pericolosi archi trasversali durante i picchi di tensione.
I fattori di forma fisica impongono una compatibilità immediata. È necessario valutare le configurazioni di tipo blade rispetto alle configurazioni con perni rotondi. I terminali a lama in genere si accoppiano con gli equivalenti della serie Omron MY/LY. Le configurazioni a perni rotondi dominano i timer industriali più vecchi e pesanti. Quindi, abbina con precisione il conteggio dei poli. Assicurarsi che le configurazioni unipolare (SPDT), bipolare (DPDT) o quadripolare (4PDT) siano allineate. Infine, controllare attentamente le tolleranze della spaziatura del passo per evitare di piegare i perni durante l"inserimento.
I componenti industriali richiedono rigorose certificazioni di sicurezza. Cerca le approvazioni indipendenti sulla base stessa. Dovrebbe riportare i propri marchi UL508, CE o CSA. Non dare mai per scontato che la certificazione del dispositivo superiore copra la base inferiore. Valutare rigorosamente i livelli di infiammabilità. Utilizzare plastica classificata UL94 V-0 per ambienti di controllo industriale. Queste plastiche si autoestinguono entro dieci secondi, impedendo la propagazione degli incendi negli armadietti.
Dimensione della valutazione | Parametro chiave | Norma ingegneristica |
|---|---|---|
Capacità elettrica | Corrente e rigidità dielettrica | Corrisponde o supera il limite di 16A; >Isolamento 2000 V CA |
Disposizione meccanica | Stile e passo del perno | Lama vs. Perno rotondo; Corrispondenza esatta del passo in mm |
Sicurezza dei materiali | Grado di infiammabilità | UL94 V-0 (Autoestinguente) |
Gli ingegneri montano i dispositivi in modo diverso in base ai vincoli spaziali e ai requisiti di manutenzione. È necessario selezionare uno stile di montaggio adatto al proprio ambiente di distribuzione specifico.

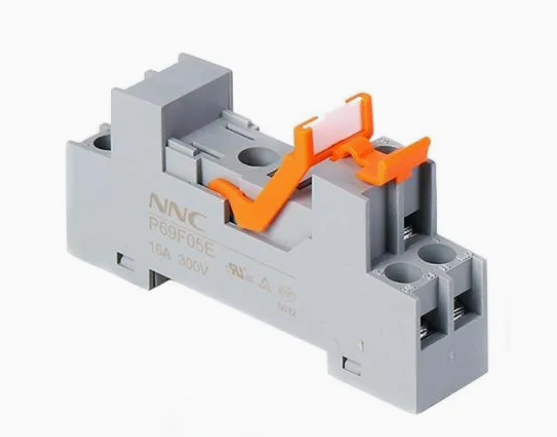

Queste unità modulari scorrono direttamente su guide metalliche standard da 35 mm. Rappresentano lo standard industriale per i pannelli di controllo e gli armadi di automazione. Uno zoccolo relè plug-in di qualità progettato per guide DIN consente una rapida sostituzione sul campo. Quando si valutano questi modelli, testare la forza di presa della rotaia. Una presa debole fa sì che le unità scivolino lateralmente durante il cablaggio. Valutare l'impronta della larghezza per risparmiare spazio sul pannello orizzontale. Infine, analizzare la logica di instradamento dei cavi. I migliori design separano fisicamente i terminali di ingresso della bobina dai terminali di carico ad alta tensione.
Gli ingegneri specificano i supporti PCB per l"elettronica OEM prodotta in serie e i controller motore compatti. Queste unità si saldano direttamente sui circuiti stampati. Qui i criteri di valutazione si spostano pesantemente verso le realtà produttive. È necessario verificare la resistenza al calore della saldatura ad onda. La plastica non può deformarsi durante il processo di saldatura in fabbrica. Misurare attentamente l"altezza dello stallo. Gli spazi adeguati consentono il lavaggio del flusso chimico sotto l"alloggiamento. L’ottimizzazione dell’impronta rimane vitale per ridurre le dimensioni dei pannelli.
Alcuni ambienti rendono inutili le guide DIN standard. Le applicazioni di trasporto pesante e gli alloggiamenti automobilistici sono soggetti a scuotimenti estremi e multiasse. Le basi per montaggio a pannello si avvitano direttamente nello chassis in metallo. Offrono una rigidità meccanica senza pari. Quando li acquisti, valuta la durabilità della flangia. Le sottili flange in plastica si rompono sotto la coppia di viti. Verificare le tolleranze di montaggio dei fori per le viti per garantire l"allineamento con le piastre del telaio preforate.
Categoria di montaggio | Miglior ambiente applicativo | Criteri di selezione primari |
|---|---|---|
Montaggio su guida DIN | Pannelli di controllo industriale | Forza di presa del binario, separazione dei cavi |
Montaggio su circuito stampato | Schede OEM prodotte in serie | Resistenza alla saldatura ad onda, altezza di stallo |
Montaggio su telaio | Trasporto pesante/Automotive | Spessore della flangia, durata del foro per la vite |
La scelta dei componenti influisce sugli elettricisti che assemblano il prodotto finale. La progettazione e gli accessori dei terminali determinano la velocità con cui i team costruiscono e mantengono il pannello.
I tipi di interfaccia di cablaggio definiscono l"affidabilità a lungo termine del tuo armadio. Ti trovi di fronte a due scelte principali:
Terminali a vite: rimangono lo standard tradizionale ed economico. Accettano facilmente un'ampia varietà di calibri di filo. Tuttavia, rimangono altamente suscettibili all’allentamento. Il ciclo termico e le vibrazioni della macchina fanno sì che le viti si allentino nel tempo. Richiedono programmi di mantenimento della coppia di routine per prevenire guasti da arco.
Terminali Push-In Plus/Morsetto a molla: questi design moderni riducono drasticamente i tempi di installazione. Forniscono un collegamento continuo e a prova di vibrazioni. La molla interna mantiene una tensione costante indipendentemente dalle variazioni di temperatura. Tuttavia, richiedono il rigoroso rispetto dei limiti di diametro del filo (AWG). Gli elettricisti devono crimpare i puntali sui fili intrecciati prima dell'inserimento.
Le basi nude raramente operano da sole in ambienti professionali. Sono necessari accessori supplementari per costruire un sistema robusto. Esaminiamo le aggiunte vitali per l'implementazione di un relè di potenza in miniatura .
Clip di fissaggio/leve di espulsione: sono assolutamente obbligatorie. Fissano saldamente l'unità superiore. Ne hai bisogno quando monti i pannelli in posizioni invertite o in zone ad alta vibrazione. Le leve di espulsione proteggono inoltre le dita dei tecnici durante la manutenzione.
Moduli di protezione: la commutazione della bobina genera picchi di tensione dannosi. Hai bisogno di spazio per installare varistori plug-in, circuiti RC o diodi flyback. Questi piccoli moduli assorbono le tensioni transitorie e proteggono le uscite sensibili del PLC.
Etichette segnaletiche: i pannelli di grandi dimensioni sembrano labirinti confusi senza un'etichettatura adeguata. I tag marcatori a scatto forniscono un'organizzazione fondamentale. Garantiscono un'esperienza utente sicura ed efficiente durante la risoluzione dei problemi di emergenza.
Migliori pratiche per il cablaggio: instradare sempre i cavi della bobina a bassa tensione lontano dai cavi del carico ad alta tensione. Utilizzare basi di isolamento logico per forzare fisicamente questa separazione. Spelare l'isolamento del filo con precisione per evitare di esporre il rame nudo all'esterno della morsettiera.
Passare dalla teoria tecnica agli acquisti richiede una logica di approvvigionamento disciplinata. Segui questi passaggi per finalizzare con sicurezza la tua distinta base (BOM).
Non indovinare mai la compatibilità. Aprire sempre la scheda tecnica del produttore. Individua la sezione "Socket consigliati". I produttori progettano questi componenti accoppiati simultaneamente. L"uso della stessa identica marca per entrambe le metà garantisce una tensione di contatto precisa. Protegge anche la copertura della garanzia. Se un"unità non corrispondente si guasta, il produttore annullerà immediatamente la richiesta di garanzia.
Le carenze nella catena di fornitura a volte ti costringono a mescolare i marchi. Quando devi ruotare, comportati come un revisore dei conti. Verificare le dimensioni esatte del perno in millimetri. Controllare rigorosamente lo spessore e la larghezza della lama. Esaminare la compatibilità del materiale dei contatti. Evitare l"accoppiamento di pin stagnati con prese in ottone nudo, poiché la corrosione galvanica rovinerebbe la connessione. La ricerca di queste dimensioni fisiche previene guasti operativi catastrofici.
Non ordinare migliaia di unità alla cieca. Richiedi prima i campioni tecnici al tuo distributore. Una volta arrivati, prova la forza fisica dell'accoppiamento. Una buona presa per relè industriale richiede una pressione decisa e deliberata per posizionare il dispositivo. Valutare la sensazione di inserimento del filo. Consegna i campioni ai tuoi tecnici di assemblaggio. Chiedi loro se le viti dei terminali si staccano facilmente. Chiedi se le molle a pressione afferrano saldamente le ghiere. La convalida fisica prevale sempre sulle specifiche cartacee.
L"abbinamento di una base di montaggio per il tuo dispositivo di commutazione rappresenta una decisione ingegneristica fondamentale. Implica una rigorosa gestione termica, stabilità meccanica e pianificazione della longevità del pannello. Non è possibile trattare queste basi come merci generiche. Tolleranze, gradi di infiammabilità e design dei terminali determinano la sicurezza dell"intero sistema elettrico.
Dare priorità ai componenti certificati con marchi UL e CE. Abbina perfettamente i tuoi valori di corrente elettrica per gestire le condizioni di guasto in sicurezza. Considerare l"efficienza dell"assemblaggio adottando terminali push-in e clip di fissaggio adeguate. Quando finalizzi la distinta dei materiali, rivedi meticolosamente le schede tecniche. Richiedi campioni fisici per testare la forza di accoppiamento prima di ordinare in grandi quantità. Il rispetto di questi passaggi garantisce un pannello di controllo robusto, affidabile e di facile manutenzione.
R: Tecnicamente potrebbe funzionare, ma viola le migliori pratiche di progettazione elettrica e potrebbe non superare le ispezioni dei pannelli. Corrisponde o supera sempre la potenza massima del relè per garantire che le sbarre collettrici interne dello zoccolo possano gestire correnti di guasto improvvise.
R: No. Anche se il numero di perni corrisponde perfettamente, lo spessore della lama, la spaziatura del passo e i meccanismi di bloccaggio variano notevolmente tra i produttori. Verificare sempre i disegni dimensionali nelle schede tecniche prima di accoppiare i componenti.
R: Le clip impediscono al relè di fuoriuscire a causa di vibrazioni meccaniche, urti durante il trasporto o dilatazione termica. Garantiscono un contatto elettrico costante e prevengono il riscaldamento localizzato o improvvisi tempi di fermo operativo.
R: Le prese di isolamento logico separano fisicamente i terminali di ingresso della bobina dai terminali di carico ad alta tensione. Questo design migliora notevolmente la sicurezza, aumenta la rigidità dielettrica e crea un"organizzazione del cablaggio più pulita all"interno del pannello di controllo.
