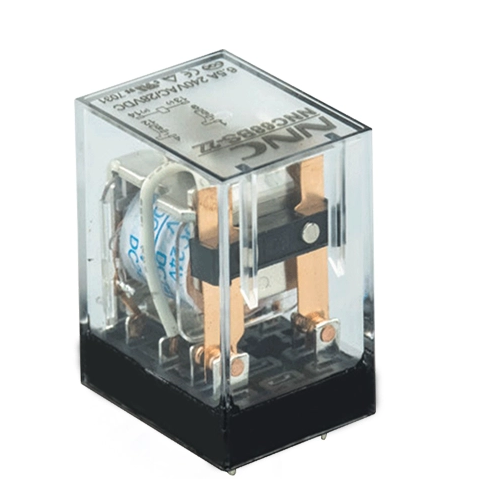

Relè generale NNC68B-2Z: INTRODUZIONE DEL PRODOTTO

Panoramica

NNC68B-2Z è un relè di potenza intermedio in miniatura versatile progettato per una moltitudine di applicazioni che richiedono precisione e affidabilità. Ingegnerizzato per soddisfare le rigorose esigenze degli ambienti industriali e commerciali, questo relè offre una soluzione solida per i circuiti di commutazione e controllo del segnale.

Caratteristiche

Design compatto e leggero

L'NNC68B-2Z vanta un fattore di forma compatto e una costruzione leggera, facilitando una facile integrazione in una vasta gamma di dispositivi senza compromettere le prestazioni o la durata.

Alta sensibilità e lunga vita operativa

Con una valutazione di elevata sensibilità e un design che garantisce una lunga durata operativa, questo relè è costruito per resistere a un ampio utilizzo, riducendo la necessità di frequenti sostituti e minimizzando i costi di manutenzione.

Configurazioni di contatto versatili

Offrendo da 2 a 4 pali di contatto con funzionalità di commutazione fino a 10A, NNC68B-2Z fornisce più configurazioni di contatto per soddisfare vari requisiti dell'applicazione, migliorando la sua adattabilità in diversi settori.

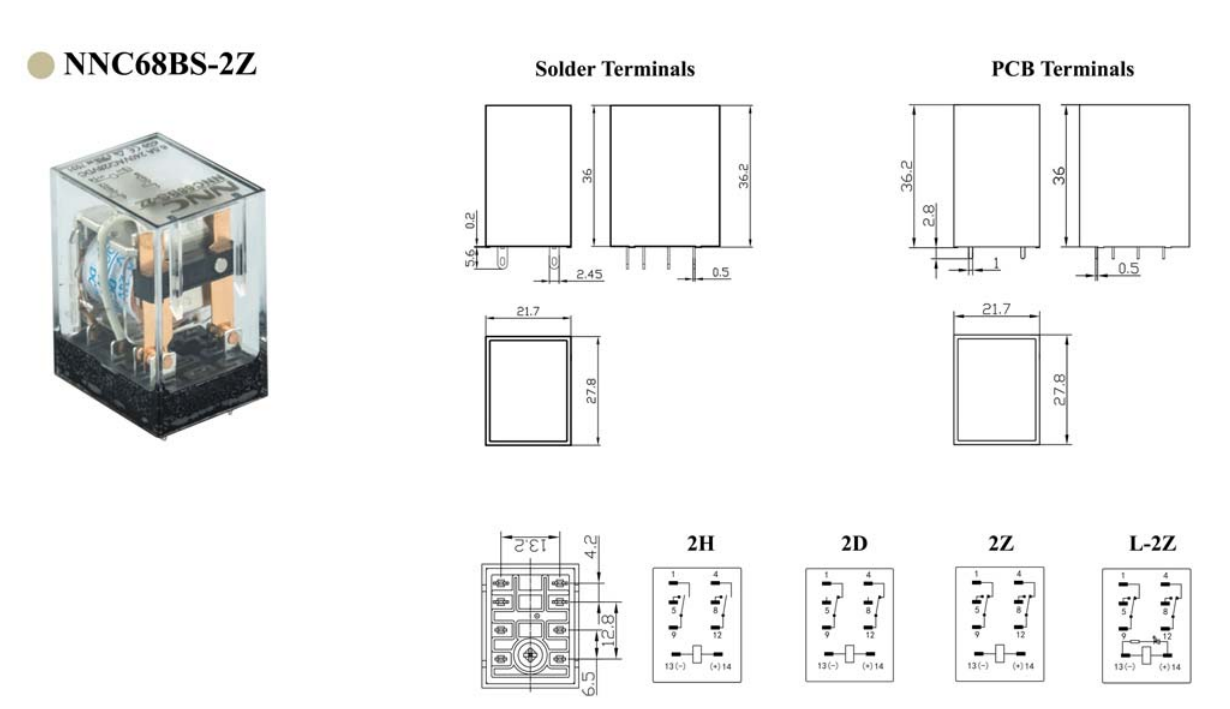

Opzioni di montaggio PCB e socket diretti

Progettato sia per la soldata diretta su circuiti stampati che su un montaggio a presa, NNC68B-2Z offre opzioni di installazione flessibili, per i diversi processi di produzione e assemblaggio.

Indicatori e diodi opzionali

Disponibile con indicatori e diodi LED opzionali, questo relè fornisce un feedback visivo sul suo stato operativo, migliorando la sicurezza e la facilità di monitoraggio.

Specifiche tecniche

Dati di contatto

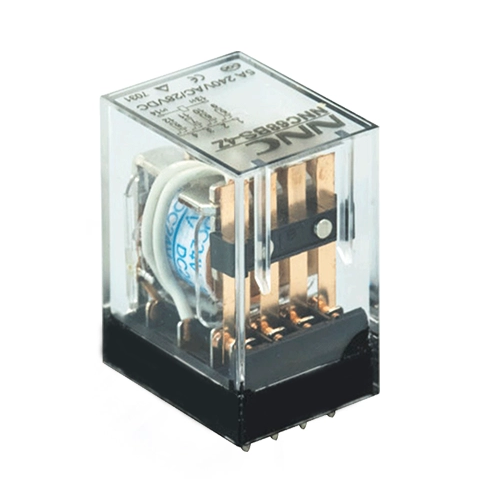

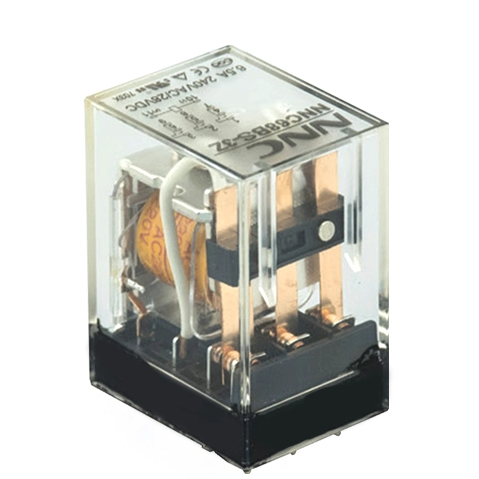

• Modulo di contatto : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4D (4PST-NC)

• Valutazione di contatto (carico di resistenza) : 10a, 6.5a, 5a

• Max. Tensione di commutazione : 240VAC/28VDC

• Max. Corrente di commutazione : 10a, 6.5a, 5a

• Resistenza di contatto : 100 mΩ max. (a 6VDC 1A)

• Materiale di contatto : Ag lega (Agsno2)

• Resistenza meccanica : 1 × 10^7 Operazioni min.

• Resistenza elettrica : 1 × 10^5 Operazioni min.

Dati della bobina

• Tensione della bobina nominale : DC 3V-110V; AC 6V-240V

• Corrente della bobina nominale : 6-200MA (DC), 10.5-200MA (AC)

• Resistenza alla bobina : 40-13444 (DC), 10,5-88 (AC)

• Tensione operativa : 75% della tensione nominale Max. (DC), 80% della tensione nominale max. (AC)

• Tensione di rilascio : 10% della tensione nominale min. (DC), 30% di tensione nominale min. (AC)

• Consumo di energia della bobina : 0,9 W (DC), 1.2VA (AC)

Caratteristiche ambientali

• Resistenza all'isolamento : 100 m min. (a 500VDC)

• Resistenza dielettrica : tra bobina e contatti 1500VAC per 1 min/4500VAC per 1 minuto, tra i contatti aperti dello stesso polo 1000VAC per 1 minuto, tra i contatti di poli diversi 1000VAC per 1 minuto

• Resistenza agli shock : 1.000 m/s² (circa 100 g)

• Resistenza alle vibrazioni : 10-50Hz, doppia ampiezza da 1,5 mm

• Temperatura ambiente : da -40 ° C a 85 ° C

• Umidità ambientale : dal 45% all'85% di RH

Informazioni sull'imballaggio

• Pacchetto interno : scatola di carta

• Quantità di imballaggio interno : 20 unità

• Quantità di imballaggio esterno : 600 unità

• Dimensioni di imballaggio esterno : 330 × 310 × 345 mm

• Peso netto : 19 kg

• Peso lordo : 20 kg

Campi di applicazione

Il relè NNC68B-2Z è ampiamente applicabile in vari settori, incluso ma non limitato a:

• Automazione industriale : per i sistemi di controllo nei processi di produzione.

• Telecomunicazioni : nell'apparecchiatura che richiede capacità di commutazione del segnale.

• Automotive : per varie funzioni di controllo e segnalazione all'interno dei veicoli.

• Apparecchi domestici : nei dispositivi che richiedono meccanismi di commutazione affidabili.

Conclusione

Il relè NNC68B-2Z è una testimonianza del nostro impegno per l'eccellenza ingegneristica, offrendo una miscela di prestazioni, affidabilità e versatilità. È una scelta preferita per i professionisti che cercano una soluzione di relè di alta qualità per le loro applicazioni.
